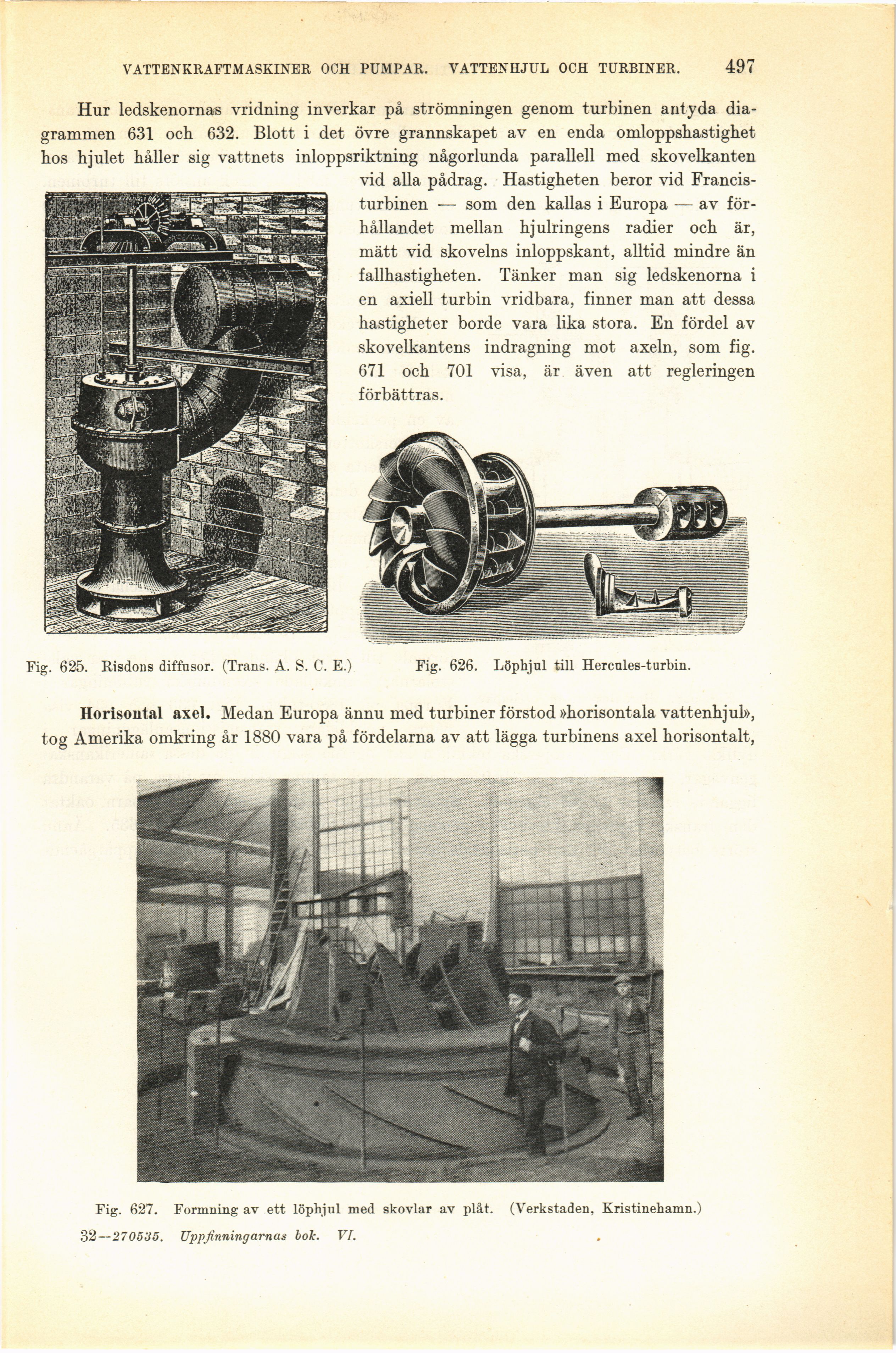

VATTENKRAFTMASKINER OCH PUMPAR. VATTENHJUL OCH TURBINER.
497
Hur ledskenornas vridning inverkar på strömningen genom turbinen antyda
diagrammen 631 och 632. Blott i det övre grannskapet av en enda omloppshastighet
hos hjulet håller sig vattnets inloppsriktning någorlunda parallell med skovelkanten
vid alla pådrag. Hastigheten beror vid
Francis-turbinen — som den kallas i Europa — av
förhållandet mellan hjulringens radier och är,
mätt vid skovelns inloppskant, alltid mindre än
fallhastigheten. Tänker man sig ledskenorna i
en axiell turbin vridbara, finner man att dessa
hastigheter borde vara lika stora. En fördel av
skovelkantens indragning mot axeln, som fig.
671 och 701 visa, är även att regleringen
förbättras.
Fig. 625. Risdons diffusor. (Trans. A. S. C. E.)
Fig. 626. Löphjul till Hercules-turbin.
Horisontal axel. Medan Europa ännu med turbiner förstod »horisontala vattenhjul»,
tog Amerika omkring år 1880 vara på fördelarna av att lägga turbinens axel horisontalt,
Fig. 627. Formning av ett löphjul med skövlar av plåt. (Verkstaden, Kristinehamn.)
32—270535. Uppfinningarnas bok. VI.
