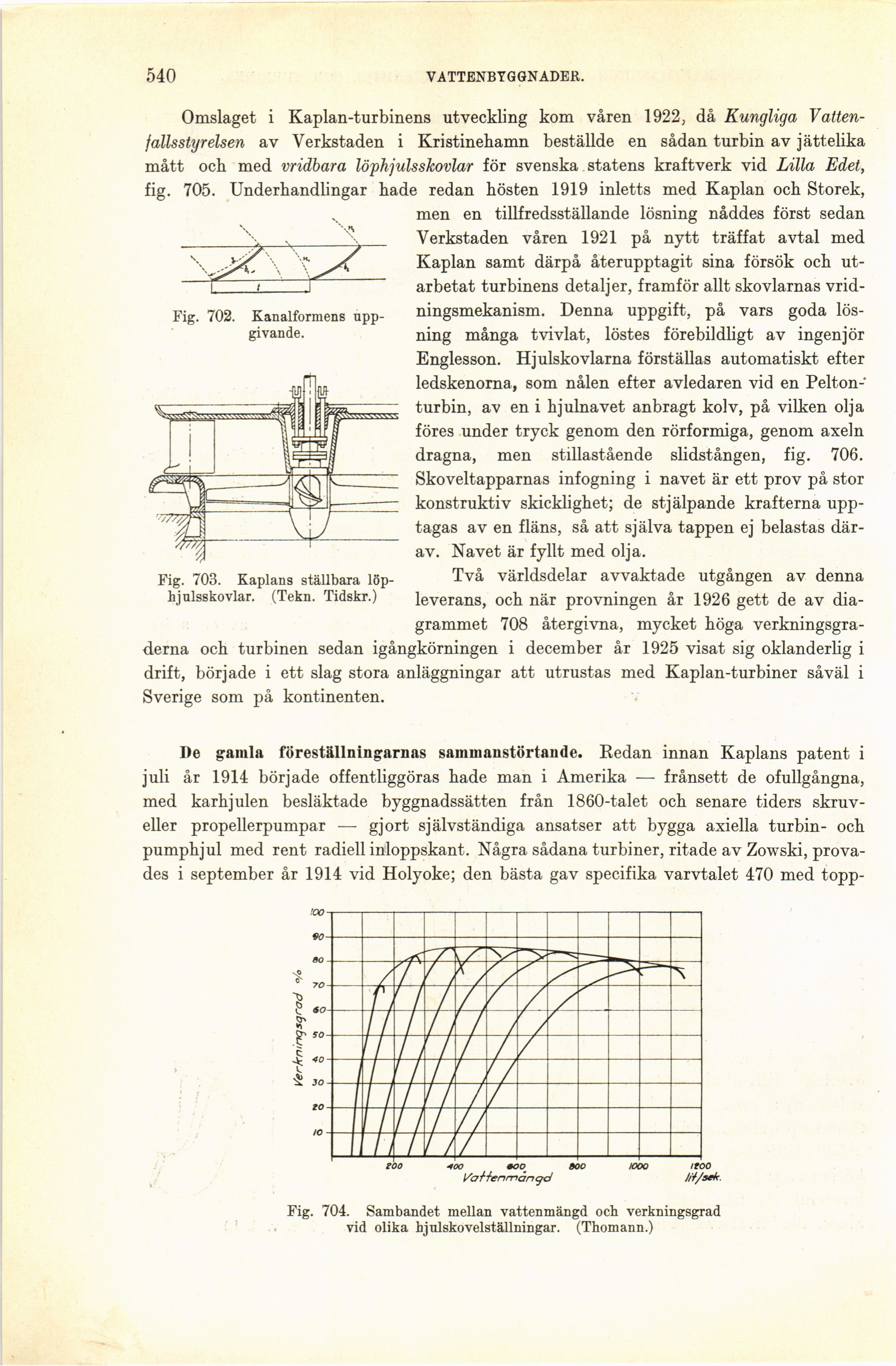

540
VATTENBYGGNADER.
Fig. 702. Kanalformens
uppgivande.
Omslaget i Kaplan-turbinens utveckling kom våren 1922, då Kungliga
Vattenfallsstyrelsen av Verkstaden i Kristinehamn beställde en sådan turbin av jättelika
mått och med vridbara löphjuls skövlar för svenska statens kraftverk vid Lilla Edet,
fig. 705. Underhandlingar hade redan hösten 1919 inletts med Kaplan och Storek,
men en tillfredsställande lösning nåddes först sedan
Verkstaden våren 1921 på nytt träffat avtal med
Kaplan samt därpå återupptagit sina försök och
utarbetat turbinens detaljer, framför allt skovlarnas
vrid-ningsmekanism. Denna uppgift, på vars goda
lösning många tvivlat, löstes förebildligt av ingenjör
Englesson. Hjulskovlarna förställas automatiskt efter
ledskenorna, som nålen efter avledaren vid en
Pelton-turbin, av en i hjulnavet anbragt kolv, på vilken olja
föres under tryck genom den rörformiga, genom axeln
dragna, men stillastående slidstången, fig. 706.
Skoveltapparnas infogning i navet är ett prov på stor
konstruktiv skicklighet; de stjälpande krafterna
upptagas av en fläns, så att själva tappen ej belastas
därav. Navet är fyllt med olja.
Två världsdelar avvaktade utgången av denna
leverans, och när provningen år 1926 gett de av
diagrammet 708 återgivna, mycket höga
verkningsgra
derna och turbinen sedan igångkörningen i december år 1925 visat sig oklanderlig i
drift, började i ett slag stora anläggningar att utrustas med Kaplan-turbiner såväl i
Sverige som på kontinenten.
Fig. 703. Kaplans ställbara
löp-hjulsskovlar. (Tekn. Tidskr.)
De gamla föreställningarnas sammanstörtande. Redan innan Kaplans patent i
juli år 1914 började offentliggöras hade man i Amerika — frånsett de ofullgångna,
med karhjulen besläktade byggnadssätten från 1860-talet och senare tiders
skruv-eller propellerpumpar — gjort självständiga ansatser att bygga axiella turbin- och
pumphjul med rent radiell inloppskant. Några sådana turbiner, ritade av Zowski,
provades i september år 1914 vid Holyoke; den bästa gav specifika varvtalet 470 med
topp
Fig. 704. Sambandet mellan vattenmängd och verkningsgrad
vid olika hjulskovelställningar. (Thomann.)
