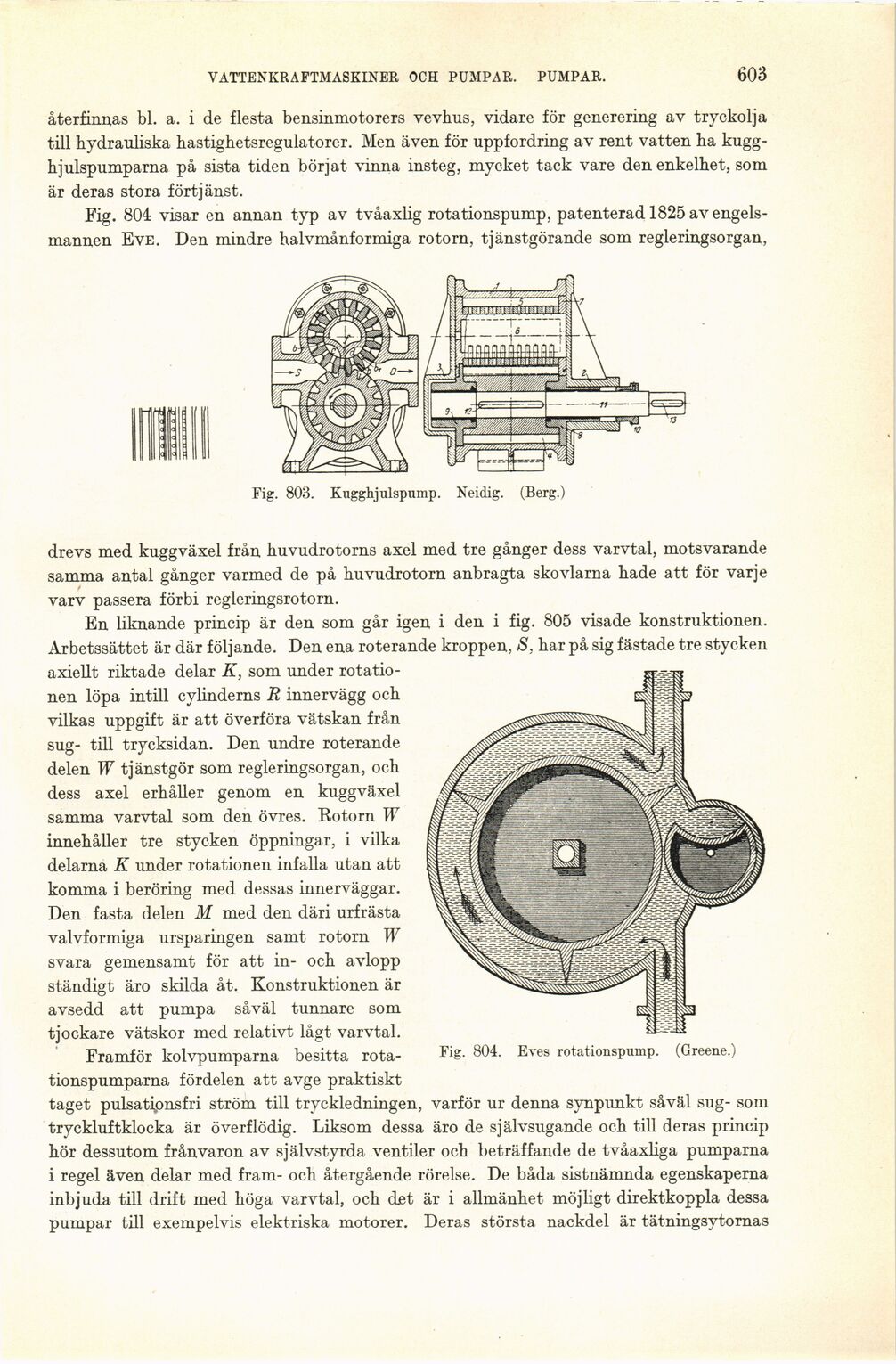

VATTENKRAFTMASKINER OCH PUMPAR. PUMPAR.
603
återfinnas bl. a. i de flesta bensinmotorers vevhus, vidare för generering av tryckolja
till hydrauliska hastighetsregulatorer. Men även för uppfordring av rent vatten ha
kugg-hjulspumparna på sista tiden börjat vinna insteg, mycket tack vare den enkelhet, som
är deras stora förtjänst.
Fig. 804 visar en annan typ av tvåaxlig rotationspump, patenterad 1825 av
engelsmannen Eve. Den mindre halvmånformiga rotorn, tjänstgörande som regleringsorgan,
Fig. 803. Kugghjulspump. Neidig. (Berg.)
Fig. 804. Eves rotationspump. (Greene.)
drevs med kuggväxel från huvudrotorns axel med tre gånger dess varvtal, motsvarande
samma antal gånger varmed de på huvudrotorn anbragta skovlarna hade att för varje
varv passera förbi regleringsrotorn.
En liknande princip är den som går igen i den i fig. 805 visade konstruktionen.
Arbetssättet är där följande. Den ena roterande kroppen, 8, har på sig fästade tre stycken
axiellt riktade delar K, som under
rotationen löpa intill cylinderns R innervägg och
vilkas uppgift är att överföra vätskan från
sug- till trycksidan. Den undre roterande
delen W tjänstgör som regleringsorgan, och
dess axel erhåller genom en kuggväxel
samma varvtal som den övres. Rotorn W
innehåller tre stycken öppningar, i vilka
delarna K under rotationen infalla utan att
komma i beröring med dessas innerväggar.
Den fasta delen M med den däri urfrästa
valvformiga ursparingen samt rotorn W
svara gemensamt för att in- och avlopp
ständigt äro skilda åt. Konstruktionen är
avsedd att pumpa såväl tunnare som
tjockare vätskor med relativt lågt varvtal.
Framför kolvpumparna besitta
rota-tionspumparna fördelen att avge praktiskt
taget pulsatipnsfri ström till tryckledningen, varför ur denna synpunkt såväl sug- som
tryckluftklocka är överflödig. Liksom dessa äro de självsugande och till deras princip
hör dessutom frånvaron av självstyrda ventiler och beträffande de tvåaxliga pumparna
i regel även delar med fram- och återgående rörelse. De båda sistnämnda egenskaperna
inbjuda till drift med höga varvtal, och det är i allmänhet möjligt direktkoppla dessa
pumpar till exempelvis elektriska motorer. Deras största nackdel är tätningsytornas
