64
HUSBYGGNAD.
På samma sätt som variation i anordning enligt Fall II a kan förekomma, såsom fig.
130 visar, så kan också motsvarande variation uppträda vid Fall IV (fig. 132), bildande
övergång till Fall II.
Å fig. 132 har pelare 1 sammansatts av trenne delar, ett mittparti av längden 212
samt övre och nedre ändpartiet, båda av längden lv Tvärmåttet å halva höjden är a2,
vid båda ändarna ar Genom att avpassa aT så, att ändpartierna av längden vid växande

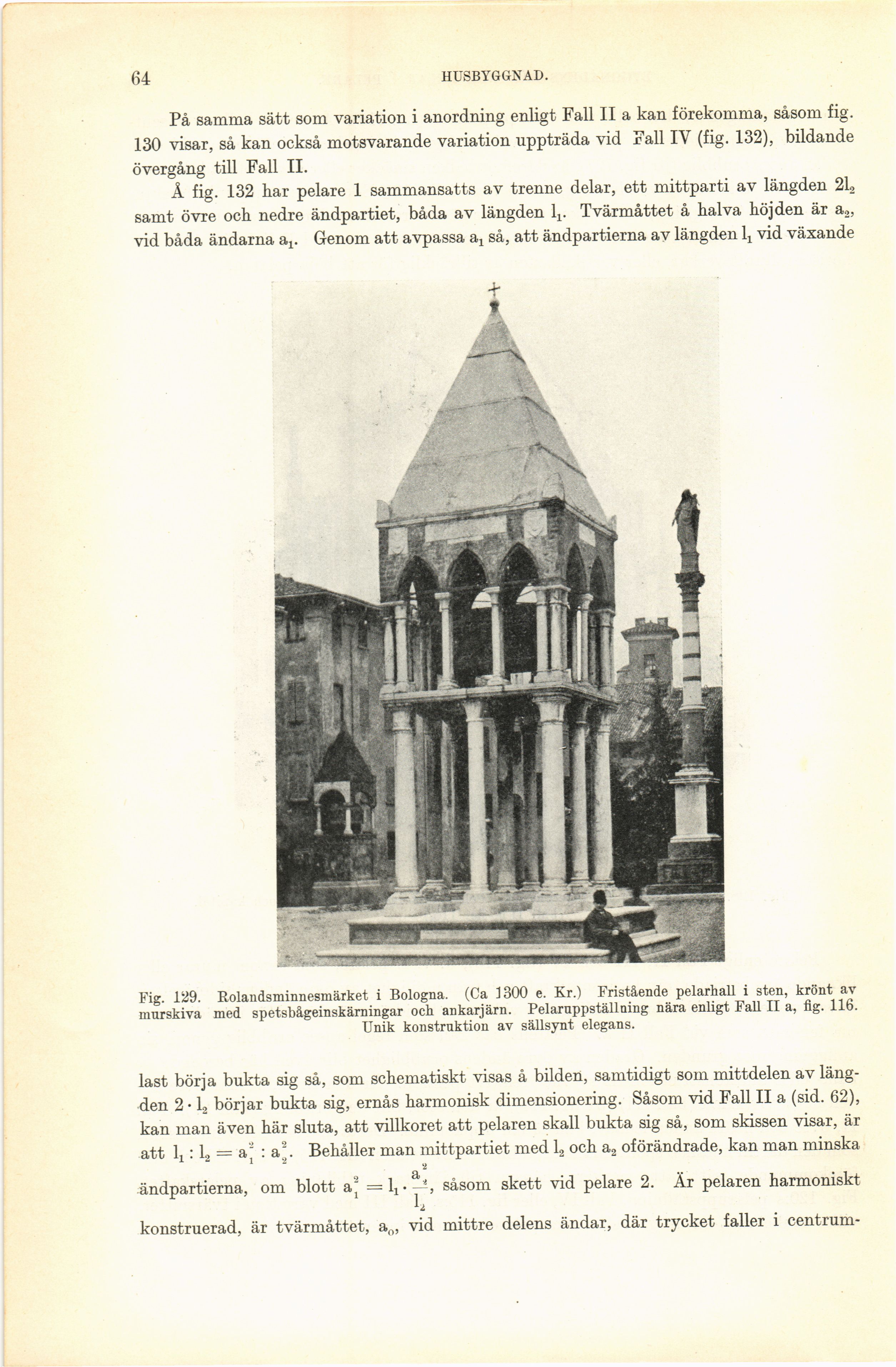

Fig. 129. Rolandsminnesmärket i Bologna. (Ca 1300 e. Kr.) Fristående pelarhall i sten, krönt av
mnrskiva med spetsbågeinskärningar och ankarjärn. Pelarnppställning nära enligt Fall II a, fig. 116.
Unik konstruktion av sällsynt elegans.
last börja bukta sig så, som schematiskt visas å bilden, samtidigt som mittdelen av
längden 2 • 12 börjar bukta sig, ernås harmonisk dimensionering. Såsom vid Fall II a (sid. 62),
kan man även här sluta, att villkoret att pelaren skall bukta sig så, som skissen visar, är
att lx: 1.2 = a’ : a\ Behåller man mittpartiet med 12 och a2 oförändrade, kan man minska
2
ändpartierna, om blott a^ = , såsom skett vid pelare 2. Är pelaren harmoniskt
L
konstruerad, är tvärmåttet, a0, vid mittre delens ändar, där trycket faller i centrum-
