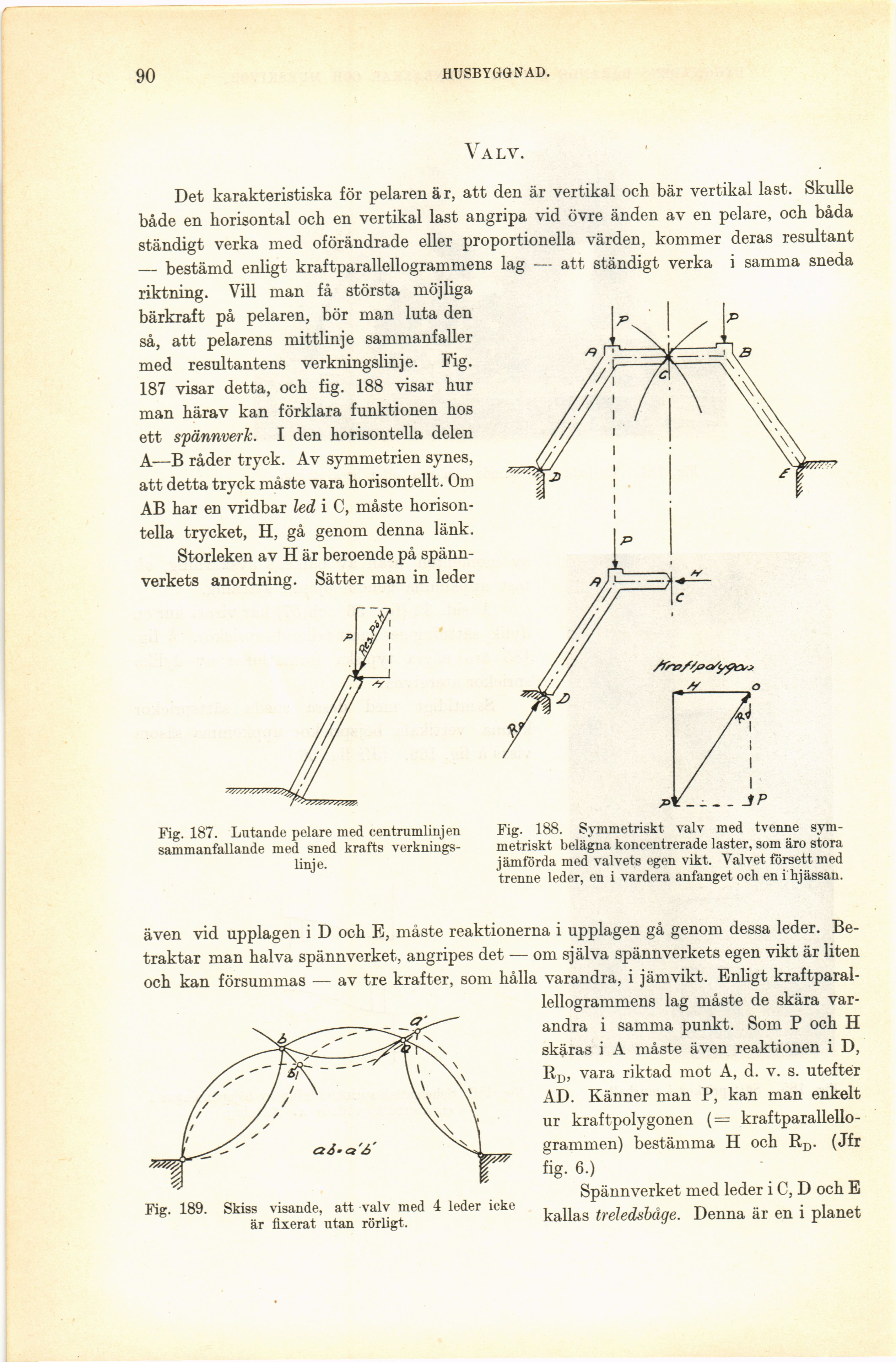

90
HUSBYGGNAD.
Valv.
Det karakteristiska för pelaren ä r, att den är vertikal och bär vertikal last. Skulle
både en horisontal och en vertikal last angripa vid övre änden av en pelare, och båda
ständigt verka med oförändrade eller proportionella värden, kommer deras resultant
— bestämd enligt kraftparallellogrammens lag — att ständigt verka i samma sneda
riktning. Vill man få största möjliga
bärkraft på pelaren, bör man luta den
så, att pelarens mittlinje sammanfaller
med resultantens verkningslinje. Fig.
187 visar detta, och fig. 188 visar hur
man härav kan förklara funktionen hos
ett spännverk. I den horisontella delen
A—B råder tryck. Av symmetrien synes,
att detta tryck måste vara horisontellt. Om
AB har en vridbar led i C, måste
horisontella trycket, H, gå genom denna länk.
Storleken av H är beroende på
spänn-verkets anordning. Sätter man in leder
Fig. 188. Symmetriskt valv med tvenne
symmetriskt belägna koncentrerade laster, som äro stora
jämförda med valvets egen vikt. Valvet försett med
trenne leder, en i vardera anfanget och en i hjässan.
Fig. 187. Lutande pelare med centrumlinjen
sammanfallande med sned krafts
verkningslinje.
Fig. 189. Skiss visande, att valv med 4 leder icke
är fixerat utan rörligt.
även vid upplagen i D och E, måste reaktionerna i upplagen gå genom dessa leder.
Betraktar man halva spännverket, angripes det — om själva spänn verkets egen vikt är liten
och kan försummas — av tre krafter, som hålla varandra, i jämvikt. Enligt
kraftparallellogrammens lag måste de skära
varandra i samma punkt. Som P och H
skäras i A måste även reaktionen i D,
Rd, vara riktad mot A, d. v. s. utefter
AD. Känner man P, kan man enkelt
ur kraftpolygonen ( =
kraftparallello-grammen) bestämma H och RD. (Jfr
fig. 6.)
Spännverket med leder i C, D och E
kallas tréledsbåge. Denna är en i planet
