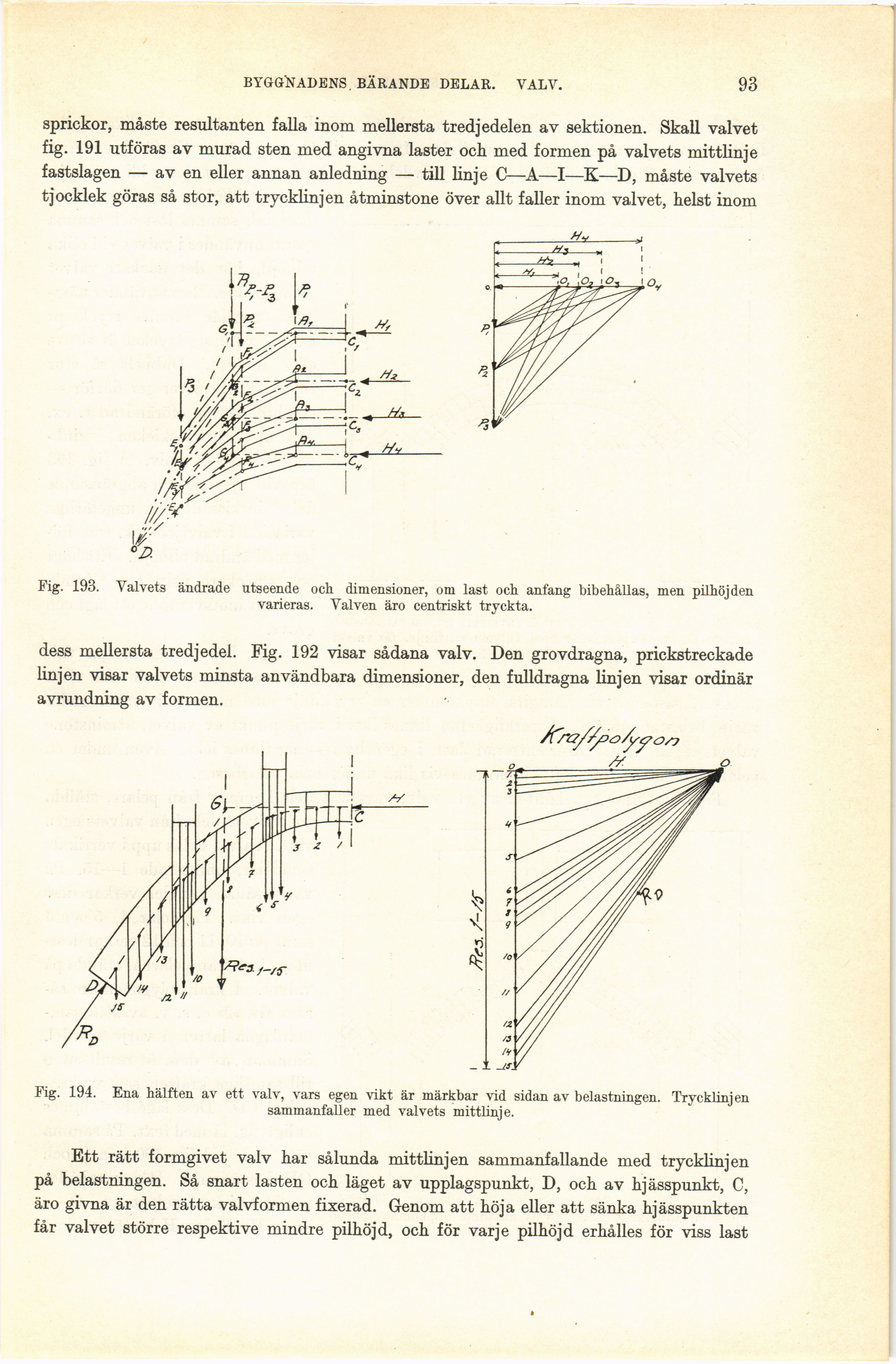

BYGGNADENS BÄRANDE DELAR. VALV.
93
sprickor, måste resultanten falla inom mellersta tredjedelen av sektionen. Skall valvet
fig. 191 utföras av murad sten med angivna laster och med formen på valvets mittlinje
fastslagen — av en eller annan anledning — till linje C—A—I—K—D, måste valvets
tjocklek göras så stor, att trycklinjen åtminstone över allt faller inom valvet, helst inom
Fig. 193. Valvets ändrade utseende och dimensioner, om last och anfang bibehållas, men pilhöjden
varieras. Valven äro centriskt tryckta.
dess mellersta tredjedel. Fig. 192 visar sådana valv. Den grovdragna, prickstreckade
linjen visar valvets minsta användbara dimensioner, den fulldragna linjen visar ordinär
avrundning av formen.
Fig. 194. Ena hälften av ett valv, vars egen vikt är märkbar vid sidan av belastningen. Trycklinjen
sammanfaller med valvets mittlinje.
Ett rätt formgivet valv har sålunda mittlinjen sammanfallande med trycklinjen
på belastningen. Så snart lasten och läget av upplagspunkt, D, och av hjässpunkt, C,
äro givna är den rätta valvformen fixerad. Genom att höja eller att sänka hjässpunkten
får valvet större respektive mindre pilhöjd, och för varje pilhöjd erhålles för viss last
