156
HUSBYGGNAD.
struktiv synpunkt, finner man, att bågens form nära överensstämmer med stommens
ramverk (fig. 385), sådan den ter sig, när endast horisontala krafter beaktas. Tager
man även hänsyn till de vertikala lasterna (jfr fig. 389), skulle betongbågen å fig.
303 få utseendet fig. 304, vilket törhända skulle något mildrat dess tyngd.
Avrund-ningen av hörnen sker ur allmänna hållfasthetssynpunkter (sid. 15).
I huvudsak samma synpunkter, som ovan i detalj skildrats vid betongbågar, göra
sig gällande vid bågar av järn eller trä. Fig. 305 visar anfangen och ett stycke av bågen

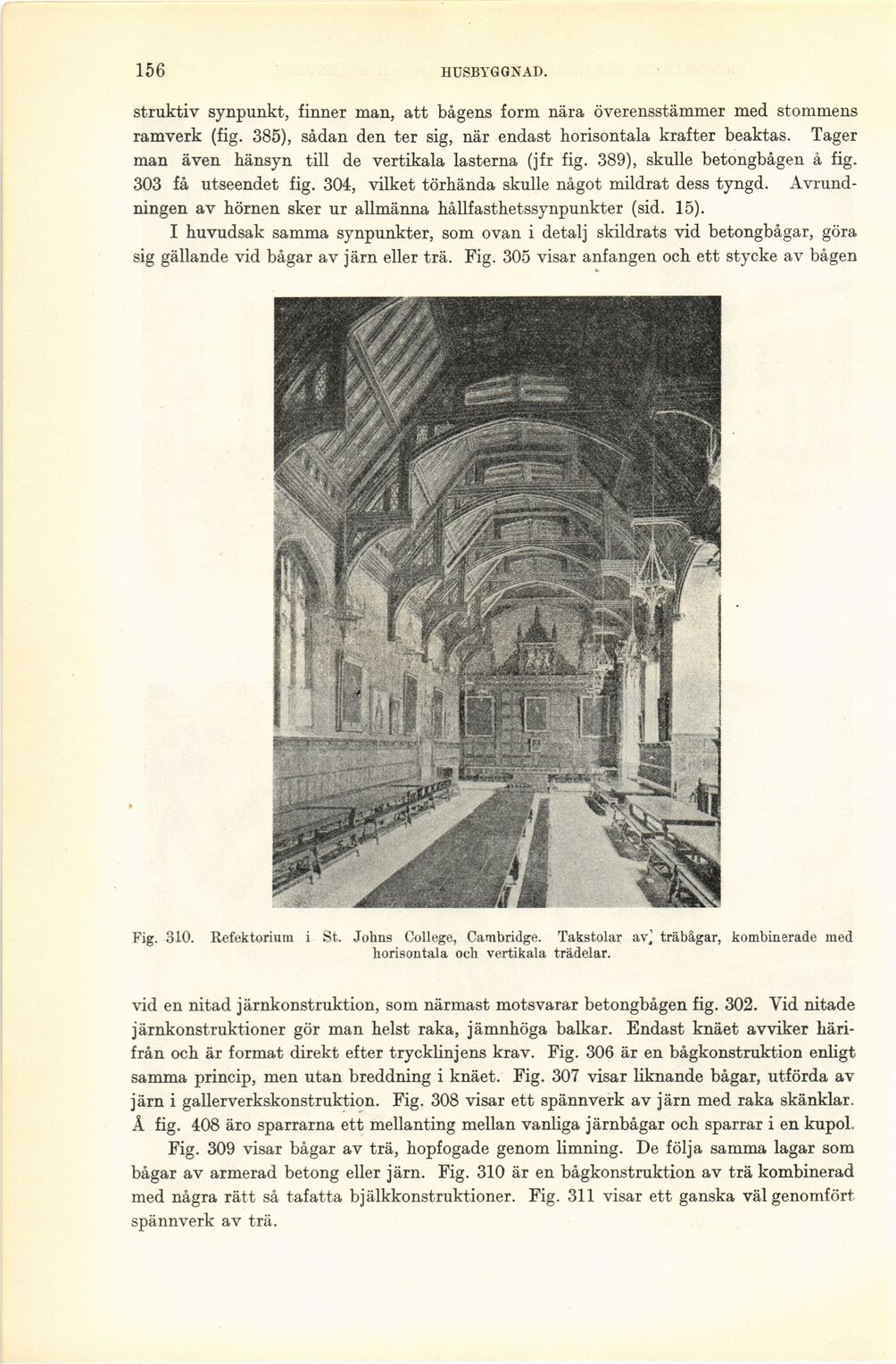

Fig. 310. Refektorium i St. Johns College, Cambridge. Takstolar avj träbågar, kombinerade med
horisontala och vertikala trädelar.
vid en nitad järnkonstruktion, som närmast motsvarar betongbågen fig. 302. Vid nitade
järnkonstruktioner gör man helst raka, jämnhöga balkar. Endast knäet avviker
härifrån och är format direkt efter trycklinjens krav. Fig. 306 är en bågkonstruktion enligt
samma princip, men utan breddning i knäet. Fig. 307 visar liknande bågar, utförda av
järn i gallerverkskonstruktion. Fig. 308 visar ett spännverk av järn med raka skänklar.
A fig. 408 äro sparrarna ett mellanting mellan vanliga järnbågar och sparrar i en kupol.
Fig. 309 visar bågar av trä, hopfogade genom limning. De följa samma lagar som
bågar av armerad betong eller järn. Fig. 310 är en bågkonstruktion av trä kombinerad
med några rätt så tafatta bjälkkonstruktioner. Fig. 311 visar ett ganska väl genomfört
spännverk av trä.
