BYGGNADSTEKNIK. BYGGNADSMATERIALEN OCH DERAS ANVÄNDNING.
231

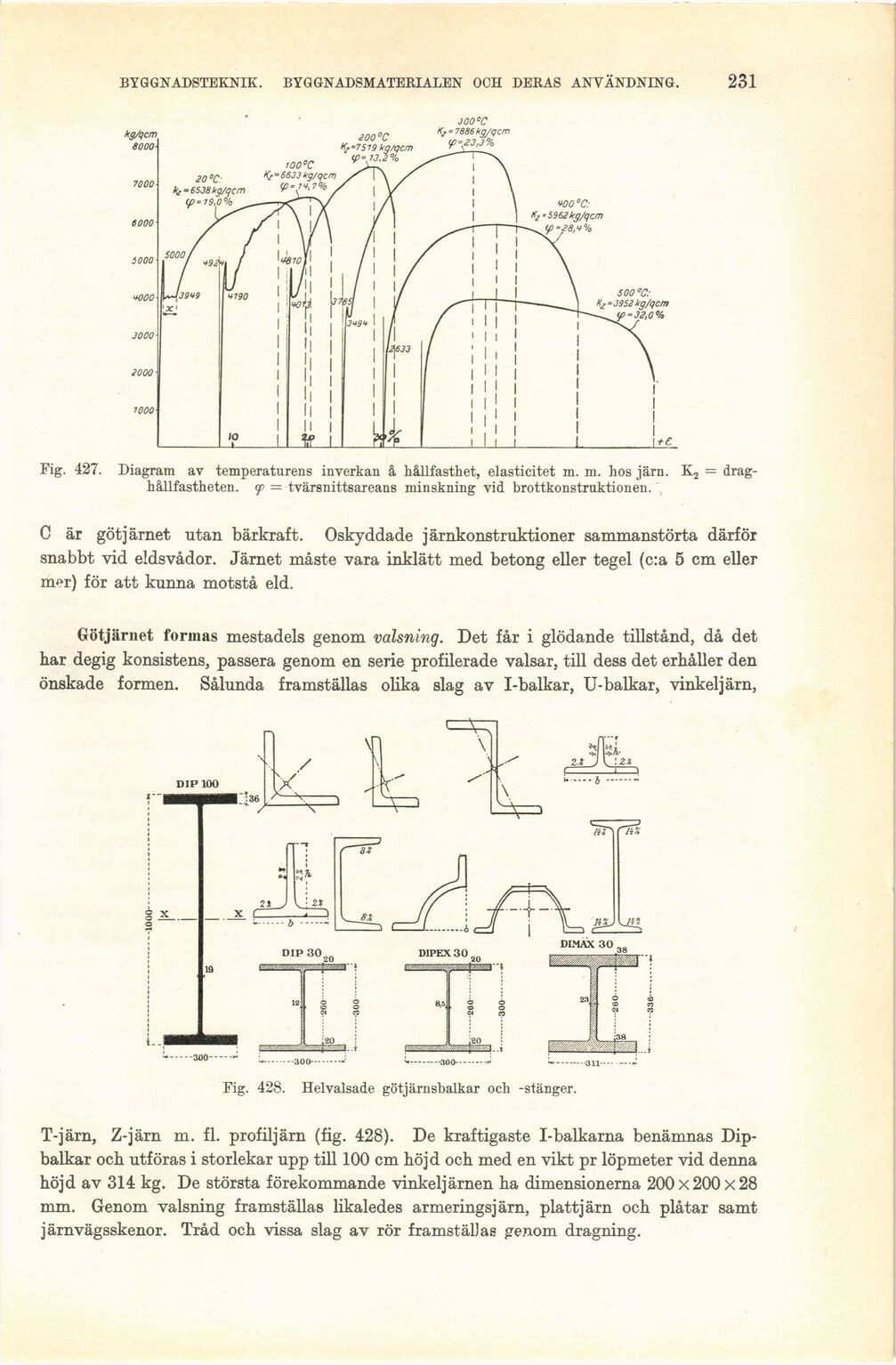

Fig. 427. Diagram av temperaturens inverkan å hållfasthet, elasticitet m. m. hos järn. K2 =
draghållfastheten. go = tvärsnittsareans minskning vid brottkonstruktionen.
C är göt järnet utan bärkraft. Oskyddade järnkonstruktioner sammanstörta därför
snabbt vid eldsvådor. Järnet måste vara inklätt med betong eller tegel (c:a 5 cm eller
mer) för att kunna motstå eld.
Götjärnet formas mestadels genom valsning. Det får i glödande tillstånd, då det
har degig konsistens, passera genom en serie profilerade valsar, till dess det erhåller den
önskade formen. Sålunda framställas olika slag av I-balkar, U-balkar, vinkel järn,
Fig. 428. Helvalsade götjärnsbalkar och -stänger.
T-järn, Z-järn m. fl. profiljärn (fig. 428). De kraftigaste I-balkarna benämnas
Dip-balkar och utföras i storlekar upp till 100 cm höjd och med en vikt pr löpmeter vid denna
höjd av 314 kg. De största förekommande vinkeljärnen ha dimensionerna 200x200x28
mm. Genom valsning framställas likaledes armeringsjärn, plattjärn och plåtar samt
järnvägsskenor. Tråd och vissa slag av rör framstäUas genom dragning.
