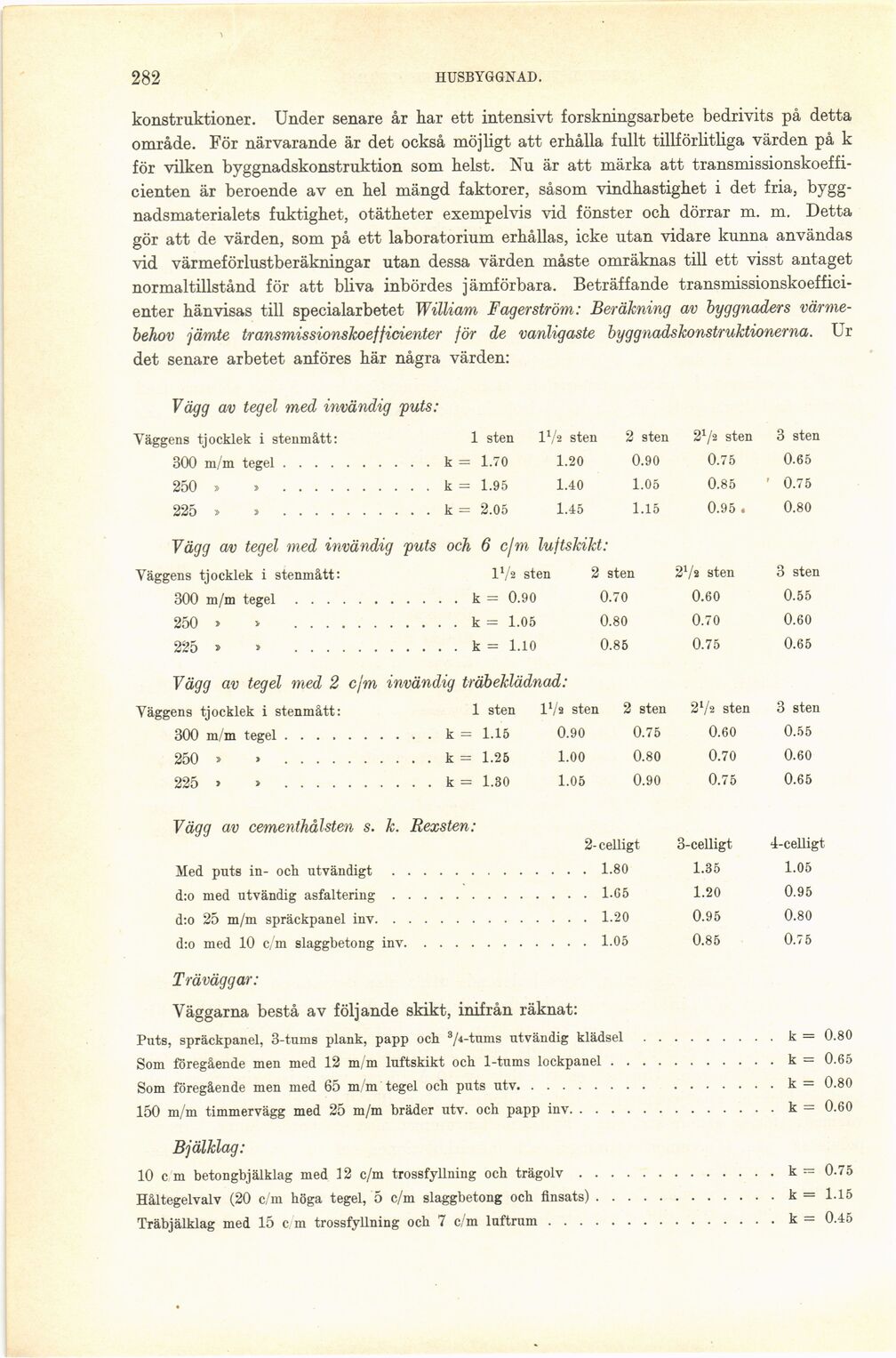

282 HUSBYGGNAD.
konstruktioner. Under senare år har ett intensivt forskningsarbete bedrivits på detta
område. För närvarande är det också möjligt att erhålla fullt tillförlitliga värden på k
för vilken byggnadskonstruktion som helst. Nu är att märka att
transmissionskoeffi-cienten är beroende av en hel mängd faktorer, såsom vindhastighet i det fria,
byggnadsmaterialets fuktighet, otätheter exempelvis vid fönster och dörrar m. m. Detta
gör att de värden, som på ett laboratorium erhållas, icke utan vidare kunna användas
vid värmeförlustberäkningar utan dessa värden måste omräknas till ett visst antaget
normaltillstånd för att bliva inbördes jämförbara. Beträffande
transmissionskoeffici-enter hänvisas till specialarbetet William Fager ström: Beräkning av byggnaders
värmebehov jämte transmissionskoefficienter för de vanligaste byggnadskonstruktionerna. Ur
det senare arbetet anföres här några värden:
Vägg av tegel med invändig puts:
Väggens tjocklek i stenmått: 1 sten U/2 sten 2 sten 2x/2 sten 3 sten
300 m/m tegel..............................k = 1.70 1.20 0.90 0.75 0.65
250 > > ......................k = 1.95 1.40 1.05 0.85 ’ 0.75
225 » > ......................k = 2.05 1.45 1.15 0.95 . 0.80
Vägg av tegel med invändig puts och 6 cfm luftskikt:
Väggens tjocklek i stenmått: U/2 sten 2 sten 2Vs sten 3 sten
300 m/m tegel..........................k = 0.90 0.70 0.60 0.55
250 > > k = 1.05 0.80 0.70 0.60
225 > > k = 1.10 0.85 0.75 0.65
Vägg av tegel med 2 cfm invändig träbeklädnad:
Väggens tjocklek i stenmått: 1 sten IV2 sten 2 sten sten 3 sten
300 m/m tegel.......................k = 1.15 0.90 0.75 0.60 0.55
250 » > k = 1.25 1.00 0.80 0.70 0.60
225 > > k = 1.30 1.05 0.90 0.75 0.65
Vägg av cementhålsten s. k. Rexsten:
2- celligt 3-celligt 4-celligt
Med puts in- och utvändigt....................................... 1.80 1.35 1.05
d:o med utvändig asfaltering..................................... 1.65 1.20 0.95
d:o 25 m/m spräckpanel inv....................................... 1.20 0.95 0.80
d:o med 10 c/m slaggbetong inv................................... 1.05 0.85 0.75
Träväggar:
Väggarna bestå av följande skikt, inifrån räknat:
Puts, spräckpanel, 3-tums plank, papp och s/4-tums utvändig klädsel...................k = 0.80
Som föregående men med 12 m/m luftskikt och 1-tums lockpanel..........................k = 0.65
Som föregående men med 65 m/m tegel och puts utv......................................k = 0.80
150 m/m timmervägg med 25 m/m bräder utv. och papp inv................................k = 0.60
Bjälklag:
10 c m betongbjälklag med 12 c/m trossfyllning och trägolv............................k = 0.75
Håltegelvalv (20 c/m höga tegel, 5 c/m slaggbetong och finsats).......................k = 1.15
Träbjälklag med 15 c m trossfyllning och 7 c/m luftrum................................k = 0.45
