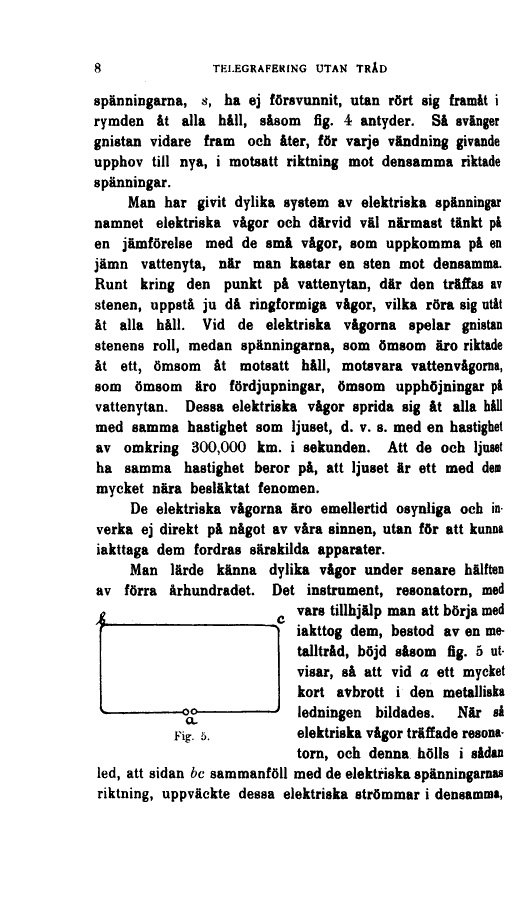

8
TELEGRAFERING UTAN TRÅD
spänningarna, s, ha ej försvunnit, utan rört sig framåt i
rymden åt alla håll, såsom fig. 4 antyder. Så svänger
gnistan vidare fram och åter, för varje vändning givande
upphov till nya, i motsatt riktning mot densamma riktade
spänningar.
Man har givit dylika system av elektriska spänningar
namnet elektriska vågor och därvid väl närmast tänkt på
en jämförelse med de små vågor, som uppkomma på en
jämn vattenyta, när man kastar en sten mot densamma.
Runt kring den punkt på vattenytan, där den träffas av
stenen, uppstå ju då ringformiga vågor, vilka röra sig utåt
åt alla håll. Vid de elektriska vågorna spelar gnistan
stenens roll, medan spänningarna, som ömsom äro riktade
åt ett, ömsom åt motsatt håll, motsvara vattenvågorna,
som ömsom äro fördjupningar, ömsom upphöjningar på
vattenytan. Dessa elektriska vågor sprida sig åt alla håll
med samma hastighet som ljuset, d. v. s. med en hastighet
av omkring 300,000 km. i sekunden. Att de och ljuset
ha samma hastighet beror på, att ljuset är ett med dem
mycket nära besläktat fenomen.
De elektriska vågorna äro emellertid osynliga och
inverka ej direkt på något av våra sinnen, utan för att kunna
iakttaga dem fordras särskilda apparater.
Man lärde känna dylika vågor under senare hälften
av förra århundradet. Det instrument, resonatorn, med
a
Fig. 5.
c
vars tillhjälp man att börja med
iakttog dem, bestod av en
metalltråd, böjd såsom fig. 5
utvisar, så att vid a ett mycket
kort avbrott i den metalliska
ledningen bildades. När så
elektriska vågor träffade
resonatorn, och denna hölls i sådan
led, att sidan bc sammanföll med de elektriska spänningarnas
riktning, uppväckte dessa elektriska strömmar i densamma,
