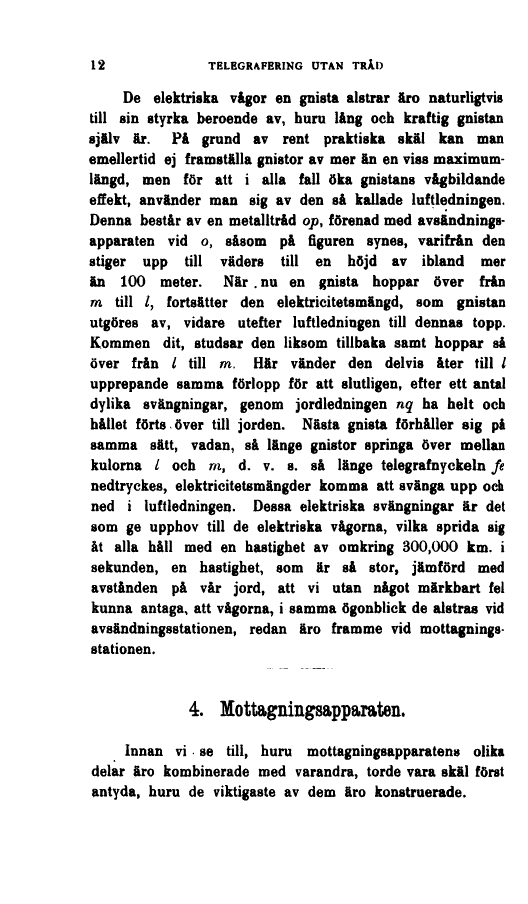

12
TELEGRAFERING UTAN TRÅD
De elektriska vågor en gnista alstrar äro naturligtvis
till sin styrka beroende av, huru lång och kraftig gnistan
själv är. På grund av rent praktiska skäl kan man
emellertid ej framställa gnistor av mer än en viss
maximumlängd, men för att i alla fall öka gnistans vågbildande
effekt, använder man sig av den så kallade luftledningen.
Denna består av en metalltråd op, förenad med
avsändningsapparaten vid o, såsom på figuren synes, varifrån den
stiger upp till väders till en höjd av ibland mer
än 100 meter.
Når. nu en gnista hoppar över från
m till 1, fortsätter den elektricitetsmängd, som gnistan
utgöres av, vidare utefter luftledningen till dennas topp.
Kommen dit, studsar den liksom tillbaka samt hoppar så
över från till m. Här vänder den delvis åter till /
upprepande samma förlopp för att slutligen, efter ett antal
dylika svängningar, genom jordledningen nq ha helt och
hållet förts över till jorden. Nästa gnista förhåller sig på
samma sätt, vadan, så länge gnistor springa över mellan
kulorna och m, d. v. s. så länge telegrafnyckeln fe
nedtryckes, elektricitetsmängder komma att svänga upp och
ned i luftledningen. Dessa elektriska svängningar är det
som ge upphov till de elektriska vågorna, vilka sprida sig
åt alla håll med en hastighet av omkring 300,000 km. i
sekunden, en hastighet, som är så stor, jämförd med
avstånden på vår jord, att vi utan något märkbart fel
kunna antaga, att vågorna, i samma ögonblick de alstras vid
avsändningsstationen, redan äro framme vid
mottagningsstationen.
4. Mottagningsapparaten.
Innan vi se till, huru mottagningsapparatens olika
delar äro kombinerade med varandra, torde vara skäl först
antyda, huru de viktigaste av dem äro konstruerade.
