14
TELEGRAFERING UTAN TRÅD
g
d
h
a

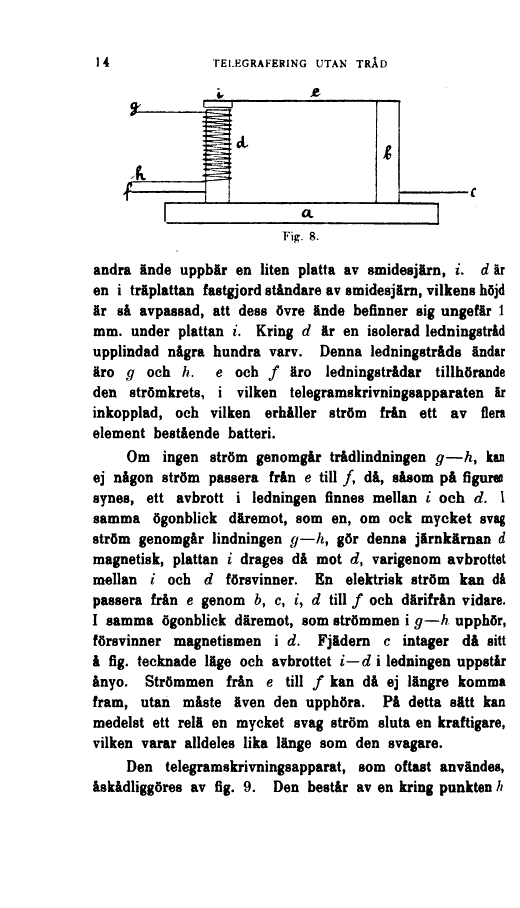

Fig. 8.
b
andra ände uppbär en liten platta av smidesjärn, i.
d är
en i träplattan fastgjord ståndare av smidesjärn, vilkens höjd
är så avpassad, att dess övre ände befinner sig ungefär 1
mm. under plattan i. Kring d är en isolerad ledningstråd
upplindad några hundra varv. Denna ledningstråds ändar
äro g och h. e och f äro ledningstrådar tillhörande
den strömkrets, i vilken telegramskrivningsapparaten är
inkopplad, och vilken erhåller ström från ett av flera
element bestående batteri.
Om ingen ström genomgår trådlindningen g-h, kan
ej någon ström passera från e till f, då, såsom på figuren
synes, ett avbrott i ledningen finnes mellan i och d. I
samma ögonblick däremot, som en, om ock mycket svag
ström genomgår lindningen g-h, gör denna järnkärnan d
magnetisk, plattan i drages då mot d, varigenom avbrottet
mellan i och d försvinner. En elektrisk ström kan då
passera från e genom b, c, i, d till f och därifrån vidare.
I samma ögonblick däremot, som strömmen i g―h upphör,
försvinner magnetismen i d. Fjädern c intager då sitt
å fig. tecknade läge och avbrottet i-d i ledningen uppstår
ånyo. Strömmen från e till f kan då ej längre komma
fram, utan måste även den upphöra. På detta sätt kan
medelst ett relä en mycket svag ström sluta en kraftigare,
vilken varar alldeles lika länge som den svagare.
Den telegramskrivningsapparat, som oftast användes,
åskådliggöres av fig. 9. Den består av en kring punkten h
