Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Stålets värmebehandling - 23. Härdning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

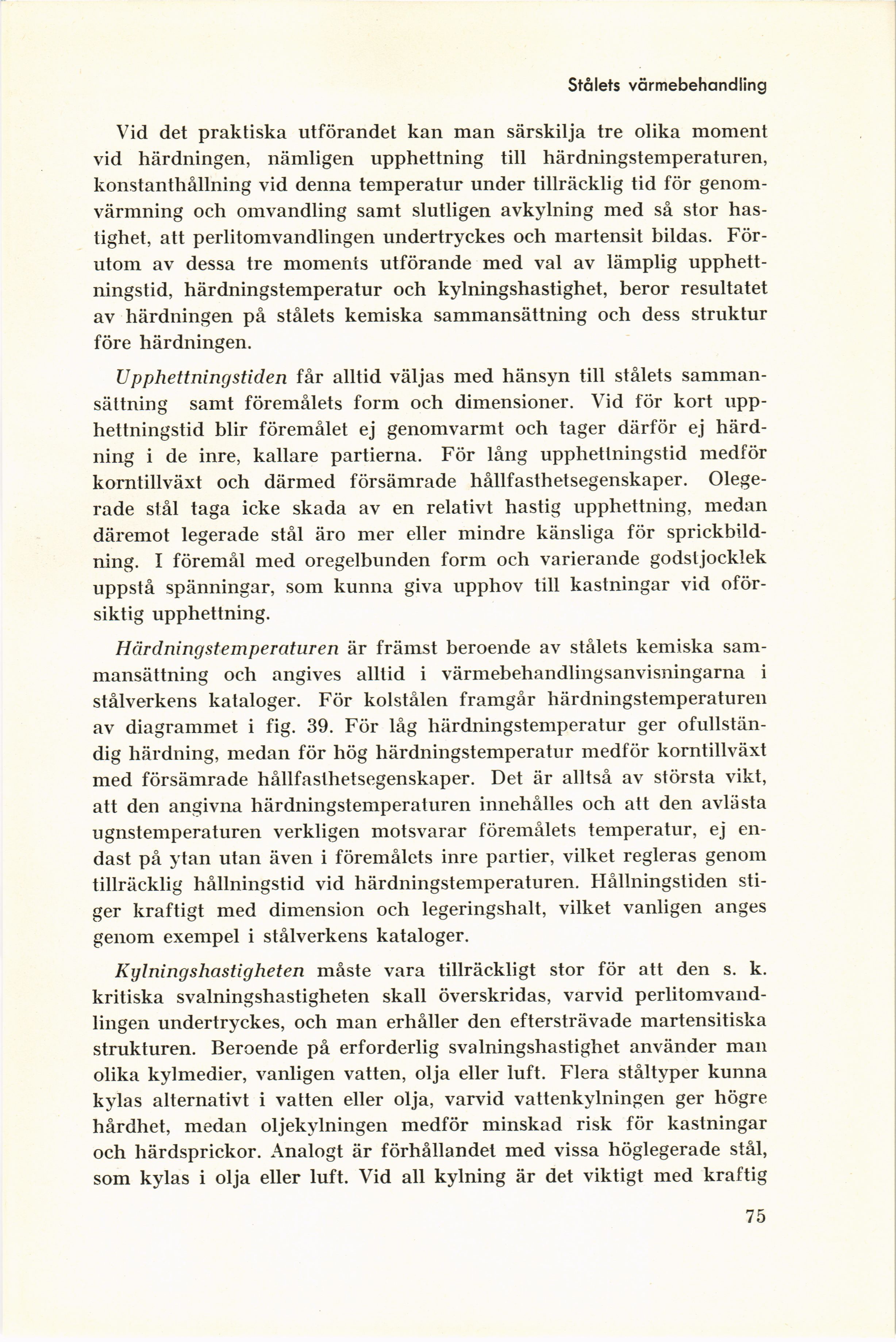

Stålets värmebehandling
Vid det praktiska utförandet kan man särskilja tre olika moment
vid härdningen, nämligen upphettning till härdningstemperaturen,
konstanthållning vid denna temperatur under tillräcklig tid för
genom-värmning och omvandling samt slutligen avkylning med så stor
hastighet, att perlitomvandlingen undertryckes och martensit bildas.
Förutom av dessa tre moments utförande med val av lämplig
upphett-ningstid, härdningstemperatur och kylningshastighet, beror resultatet
av härdningen på stålets kemiska sammansättning och dess struktur
före härdningen.
Upphettningstiden får alltid väljas med hänsyn till stålets
sammansättning samt föremålets form och dimensioner. Vid för kort
upp-hettningstid blir föremålet ej genomvärmt och tager därför ej
härd-ning i de inre, kallare partierna. För lång upphettningstid medför
korntillväxt och därmed försämrade hållfasthetsegenskaper.
Olege-rade stål taga icke skada av en relativt hastig upphettning, medan
däremot legerade stål äro mer eller mindre känsliga för
sprickbildning. I föremål med oregelbunden form och varierande godstjocklek
uppstå spänningar, som kunna giva upphov till kastningar vid
oförsiktig upphettning.
Härdningstemperaturen är främst beroende av stålets kemiska
sammansättning och angives alltid i värmebehandlingsanvisningarna i
stålverkens kataloger. För kolstålen framgår härdningstemperaturen
av diagrammet i fig. 39. För låg härdningstemperatur ger
ofullständig härdning, medan för hög härdningstemperatur medför korntillväxt
med försämrade hållfasthetsegenskaper. Det är alltså av största vikt,
att den angivna härdningstemperaturen innehålles och att den avlästa
ugnstemperaturen verkligen motsvarar föremålets temperatur, ej
endast på ytan utan även i föremålets inre partier, vilket regleras genom
tillräcklig hållningstid vid härdningstemperaturen. Hållningstiden
stiger kraftigt med dimension och legeringshalt, vilket vanligen anges
genom exempel i stålverkens kataloger.
Kylningshastigheten måste vara tillräckligt stor för att den s. k.
kritiska svalningshastigheten skall överskridas, varvid
perlitomvandlingen undertryckes, och man erhåller den eftersträvade martensitiska
strukturen. Beroende på erforderlig svalningshastighet använder man
olika kylmedier, vanligen vatten, olja eller luft. Flera ståltyper kunna
kylas alternativt i vatten eller olja, varvid vattenkylningen ger högre
hårdhet, medan oljekylningen medför minskad risk för kastningar
och härdsprickor. Analogt är förhållandet med vissa höglegerade stål,
som kylas i olja eller luft. Vid all kylning är det viktigt med kraftig
75
<< prev. page << föreg. sida << >> nästa sida >> next page >>
