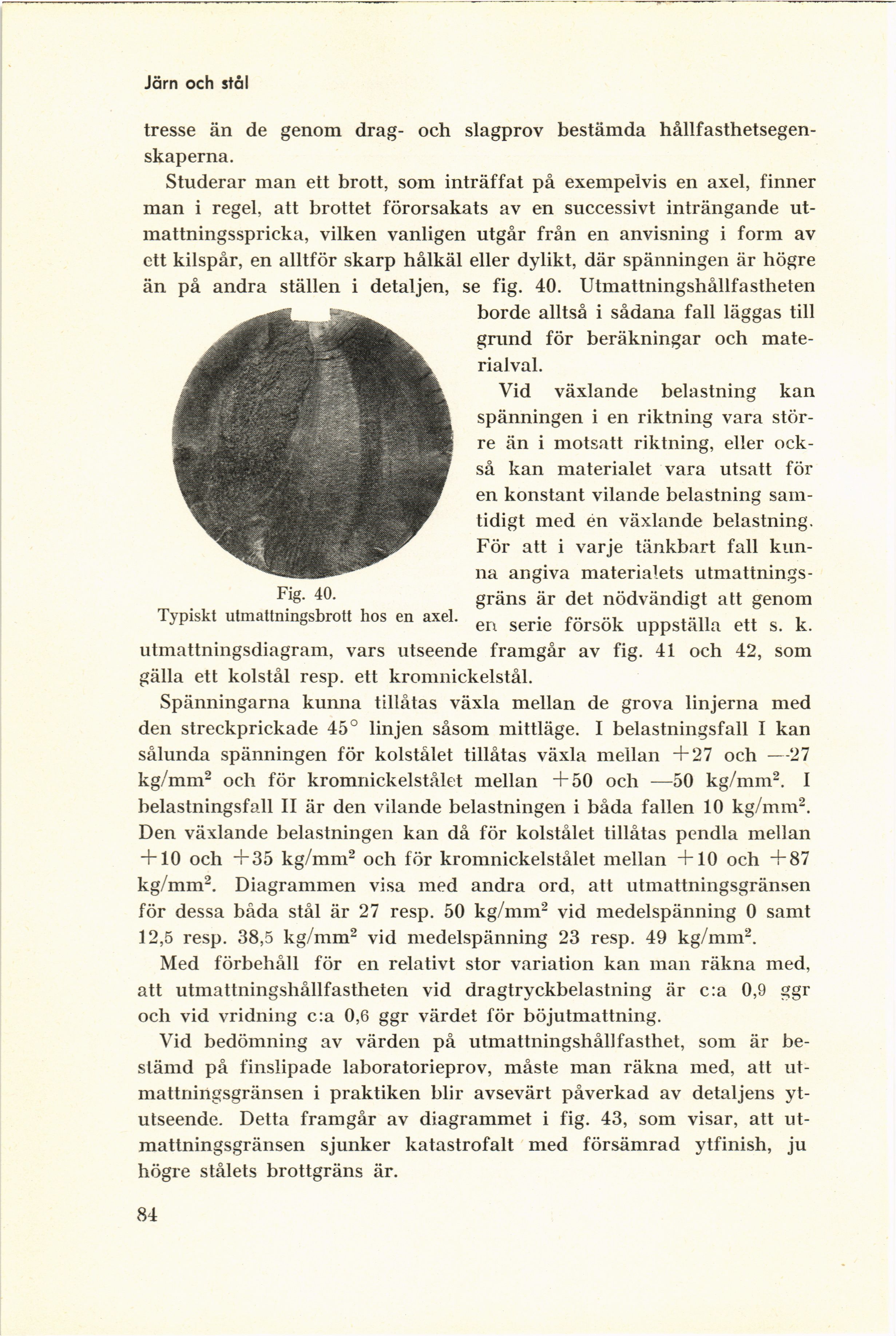

Järn och stål
Fig. 40.
Typiskt utmattningsbrott hos en axel.
tresse än de genom drag- och slagprov bestämda
hållfasthetsegen-skaperna.
Studerar man ett brott, som inträffat på exempelvis en axel, finner
man i regel, att brottet förorsakats av en successivt inträngande
ut-mattningsspricka, vilken vanligen utgår från en anvisning i form av
ett kilspår, en alltför skarp hålkäl eller dylikt, där spänningen är högre
än på andra ställen i detaljen, se fig. 40. Utmattningshållfastheten
borde alltså i sådana fall läggas till
grund för beräkningar och
materialval.
Vid växlande belastning kan
spänningen i en riktning vara
större än i motsatt riktning, eller
också kan materialet vara utsatt för
en konstant vilande belastning
samtidigt med én växlande belastning.
För att i varje tänkbart fall
kunna angiva materialets
utmattnings-gräns är det nödvändigt att genom
en serie försök uppställa ett s. k.
utmattningsdiagram, vars utseende framgår av fig. 41 och 42, som
gälla ett kolstål resp, ett kromnickelstål.
Spänningarna kunna tillåtas växla mellan de grova linjerna med
den streckprickade 45° linjen såsom mittläge. I belastningsfall I kan
sålunda spänningen för kolstålet tillåtas växla mellan +27 och —27
kg/mm2 och för kromnickelstålet mellan +50 och —50 kg/mm2. I
belastningsfall II är den vilande belastningen i båda fallen 10 kg/mm2.
Den växlande belastningen kan då för kolstålet tillåtas pendla mellan
+ 10 och +35 kg/mm2 och för kromnickelstålet mellan +10 och +87
kg/mm2. Diagrammen visa med andra ord, att utmattningsgränsen
för dessa båda stål är 27 resp. 50 kg/mm2 vid medelspänning 0 samt
12,5 resp. 38,5 kg/mm2 vid medelspänning 23 resp. 49 kg/mm2.
Med förbehåll för en relativt stor variation kan man räkna med,
att utmattningshållfastheten vid dragtryckbelastning är c:a 0,9 ggr
och vid vridning c:a 0,6 ggr värdet för böjutmattning.
Vid bedömning av värden på utmattningshållfasthet, som är
bestämd på finslipade laboratorieprov, måste man räkna med, att
utmattningsgränsen i praktiken blir avsevärt påverkad av detaljens
yt-utseende. Detta framgår av diagrammet i fig. 43, som visar, att
utmattningsgränsen sjunker katastrofalt med försämrad ytfinish, ju
högre stålets brottgräns är.
84
