Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Ståltyper och användningsområden - 37. Seghärdningsstål
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

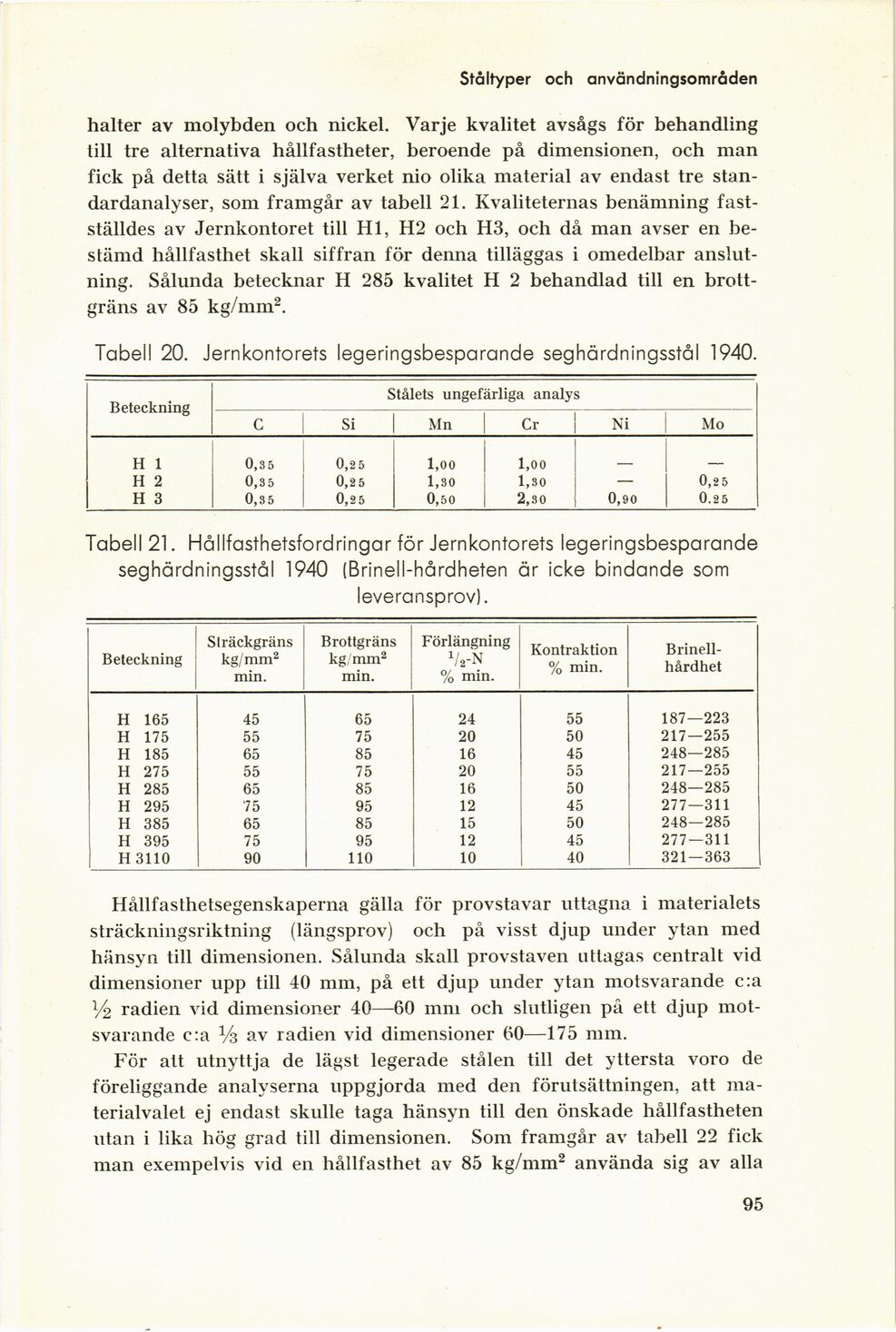

Ståltyper och användningsområden
halter av molybden och nickel. Varje kvalitet avsågs för behandling
till tre alternativa hållfastheter, beroende på dimensionen, och man
fick på detta sätt i själva verket nio olika material av endast tre
standardanalyser, som framgår av tabell 21. Kvaliteternas benämning
fastställdes av Jernkontoret till Hl, H2 och H3, och då man avser en
bestämd hållfasthet skall siffran för denna tilläggas i omedelbar
anslutning. Sålunda betecknar H 285 kvalitet H 2 behandlad till en
brottgräns av 85 kg/mm2.
Tabell 20. Jernkontorets legeringsbesparande seghärdningsstål 1940.
Beteckning Stålets ungefärliga analys
C Si Mn Cr Ni Mo
H 1 0,35 0,25 1,00 1,00 — —
H 2 0,35 0,2 5 1,30 1,30 — 0,25
H 3 0,35 0,25 0,50 2,30 0,90 0.25
Tabell 21. Hållfasthetsfordringar för Jernkontorets legeringsbesparande
seghärdningsstål 1940 (Brinell-hårdheten är icke bindande som
leveransprov).
Beteckning Sträckgräns kg/mm2 min. Brottgräns kg/mm2 min. Förlängning ^2-N % min. Kontraktion % min. [-Brinell-hårdhet-] {+Brinell- hårdhet+}
H 165 45 65 24 55 187—223
H 175 55 75 20 50 217—255
H 185 65 85 16 45 248—285
H 275 55 75 20 55 217—255
H 285 65 85 16 50 248—285
H 295 75 95 12 45 277—311
H 385 65 85 15 50 248—285
H 395 75 95 12 45 277—311
H 3110 90 110 10 40 321—363
Hållfasthetsegenskaperna gälla för provstavar uttagna i materialets
sträckningsriktning (längsprov) och på visst djup under ytan med
hänsyn till dimensionen. Sålunda skall provstaven uttagas centralt vid
dimensioner upp till 40 mm, på ett djup under ytan motsvarande c:a
V2 radien vid dimensioner 40—60 mm och slutligen på ett djup
motsvarande c:a % av radien vid dimensioner 60—175 mm.
För att utnyttja de lägst legerade stålen till det yttersta voro de
föreliggande analyserna uppgjorda med den förutsättningen, att
materialvalet ej endast skulle taga hänsyn till den önskade hållfastheten
utan i lika hög grad till dimensionen. Som framgår av tabell 22 fick
man exempelvis vid en hållfasthet av 85 kg/mm2 använda sig av alla
95
<< prev. page << föreg. sida << >> nästa sida >> next page >>
