Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Ståltyper och användningsområden - 38. Sätthärdningsstål
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

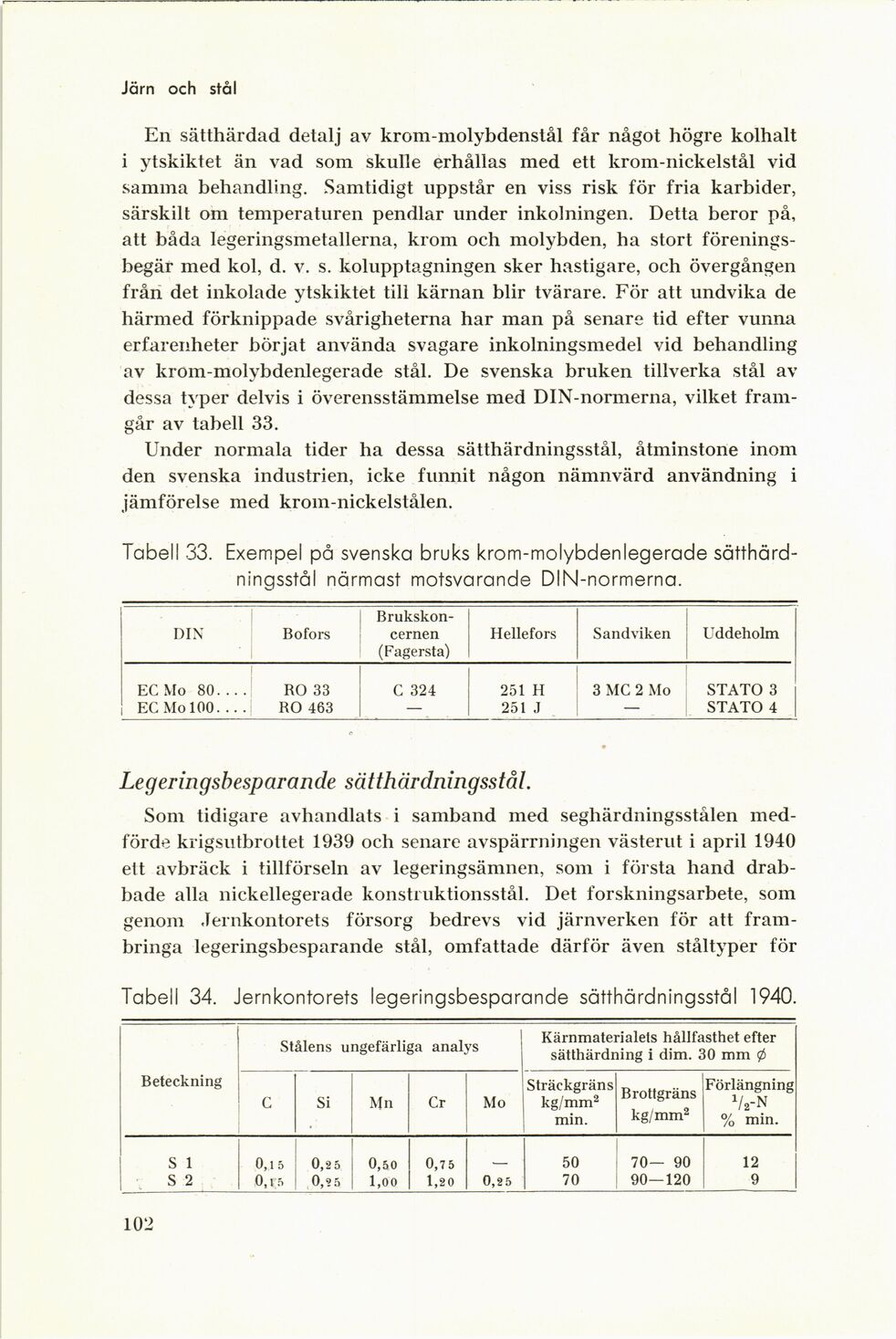

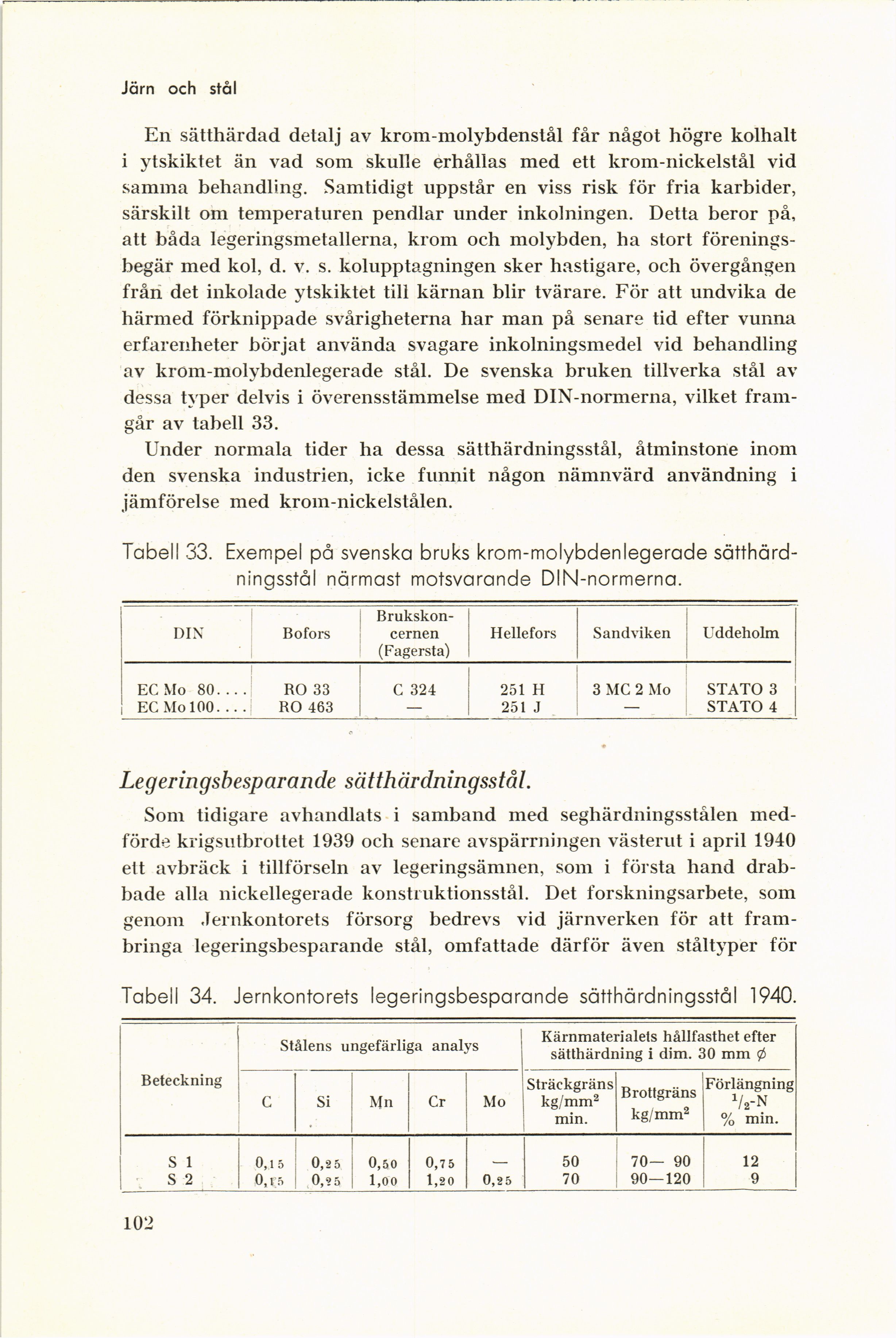

Järn och stål
En sätthärdad detalj av krom-molybdenstål får något högre kolhalt
i ytskiktet än vad som skulle erhållas med ett krom-nickelstål vid
samma behandling. Samtidigt uppstår en viss risk för fria karbider,
särskilt om temperaturen pendlar under inkolningen. Detta beror på,
att båda legeringsmetallerna, krom och molybden, ha stort
förenings-begär med kol, d. v. s. kolupptagningen sker hastigare, och övergången
från det inkolade ytskiktet till kärnan blir tvärare. För att undvika de
härmed förknippade svårigheterna har man på senare tid efter vunna
erfarenheter börjat använda svagare inkolningsmedel vid behandling
av krom-molybdenlegerade stål. De svenska bruken tillverka stål av
dessa typer delvis i överensstämmelse med DIN-normerna, vilket
framgår av tabell 33.
Under normala tider ha dessa sätthärdningsstål, åtminstone inom
den svenska industrien, icke funnit någon nämnvärd användning i
jämförelse med krom-nickelstålen.
Tabell 33. Exempel på svenska bruks krom-molybdenlegerade
sätthärdningsstål närmast motsvarande DIN-normerna.
DIN Bofors [-Brukskon-cernen-] {+Brukskon- cernen+} (Fagersta) Helle fors Sandviken Uddeholm
EC Mo 80.... RO 33 C 324 251 H 3 MC 2 Mo STATO 3
EC MolOO. .. . RO 463 — 251 J — STATO 4
Legeringsbesparande sätthärdningsstål.
Som tidigare avhandlats i samband med seghärdningsstålen
medförde krigsutbrottet 1939 och senare avspärrningen västerut i april 1940
ett avbräck i tillförseln av legeringsämnen, som i första hand
drabbade alla nickellegerade konstruktionsstål. Det forskningsarbete, som
genom Jernkontorets försorg bedrevs vid järnverken för att
frambringa legeringsbesparande stål, omfattade därför även ståltyper för
Tabell 34. Jernkontorets legeringsbesparande sätthärdningsstål 1940.
Beteckning Stålens ungefärliga analys Kärnmaterialets hållfasthet efter sätthärdning i dim. 30 mm ø
C Si Mn Cr Mo Sträckgräns kg/mm2 min. Brottgräns kg/mm2 Förlängning ^2’N % min.
S 1 0,1 5 0,2 5 0,50 0,75 50 70— 90 12
S 2 0,15 0,25 1,00 1,20 0,25 70 90—120 9
102
<< prev. page << föreg. sida << >> nästa sida >> next page >>
