Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Ståltyper och användningsområden - 45. Verktygsstålens grundtyper med hänsyn till huvudlegeringsämnena
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

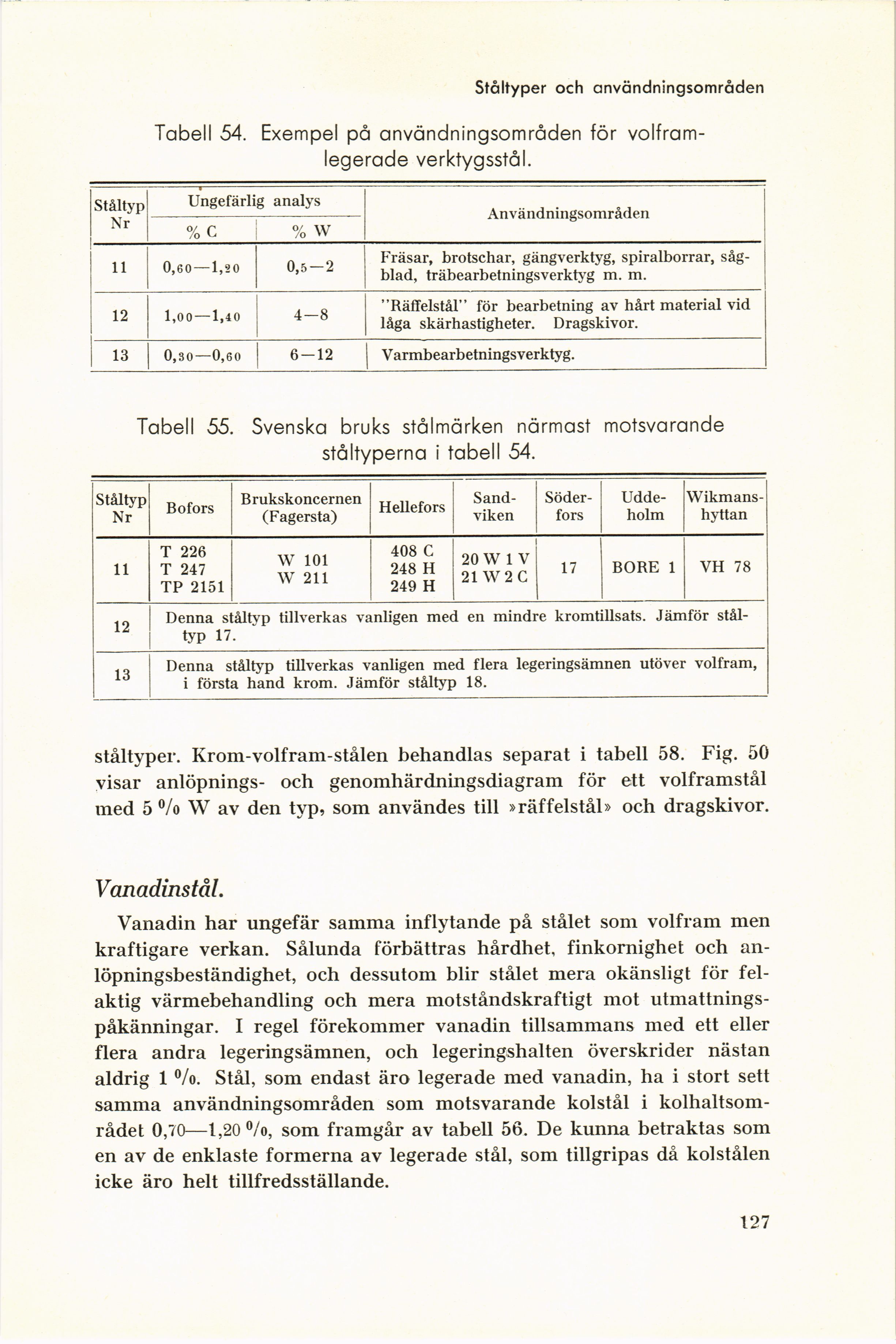

Ståltyper och användningsområden
Tabell 54. Exempel på användningsområden för
volfram-legerade verktygsstål.
Ståltyp Nr Ungefärlig analys Användningsområden
% c % W
11 0,60 —1,20 0,5-2 Fräsar, brotschar, gängverktyg, spiralborrar,
sågblad, träbearbetningsverktyg m. m.
12 1,00 —1,40 4-8 ”Räffelstål” för bearbetning av hårt material vid låga skärhastigheter. Dragskivor.
13 0,30 — 0,60 6-12 Varmbearbetningsverktyg.
Tabell 55. Svenska bruks stålmärken närmast motsvarande
ståltyperna i tabell 54.
Stål typ Nr Bofors Brukskoncernen (Fagersta) Hellefors [-Sandviken Söderfors Uddeholm Wikmans-hyttan-] {+Sand- viken Söder- fors Udde- holm Wikmans- hyttan+}
11 T 226 T 247 TP 2151 W 101 W 211 408 C 248 H 249 H 20 W 1 V 21 W2C 17 BORE 1 VH 78
12 Denna ståltyp tillverkas vanligen med en mindre kromtillsats. Jämför
ståltyp 17.
13 Denna ståltyp tillverkas vanligen med flera legeringsämnen utöver volfram, i första hand krom. Jämför ståltyp 18.
ståltyper. Krom-volfram-stålen behandlas separat i tabell 58. Fig. 50
visar anlöpnings- och genomhärdningsdiagram för ett volframstål
med 5 °/o W av den typ, som användes till »räffelstål» och dragskivor.
Vanadinstål.
Vanadin har ungefär samma inflytande på stålet som volfram men
kraftigare verkan. Sålunda förbättras hårdhet, finkornighet och
an-löpningsbeständighet, och dessutom blir stålet mera okänsligt för
felaktig värmebehandling och mera motståndskraftigt mot
utmattnings-påkänningar. I regel förekommer vanadin tillsammans med ett eller
flera andra legeringsämnen, och legeringshalten överskrider nästan
aldrig 1 °/o. Stål, som endast äro legerade med vanadin, ha i stort sett
samma användningsområden som motsvarande kolstål i
kolhaltsom-rådet 0,70—l,2O°/o, som framgår av tabell 56. De kunna betraktas som
en av de enklaste formerna av legerade stål, som tillgripas då kolstålen
icke äro helt tillfredsställande.
127
<< prev. page << föreg. sida << >> nästa sida >> next page >>
