Järn och stål

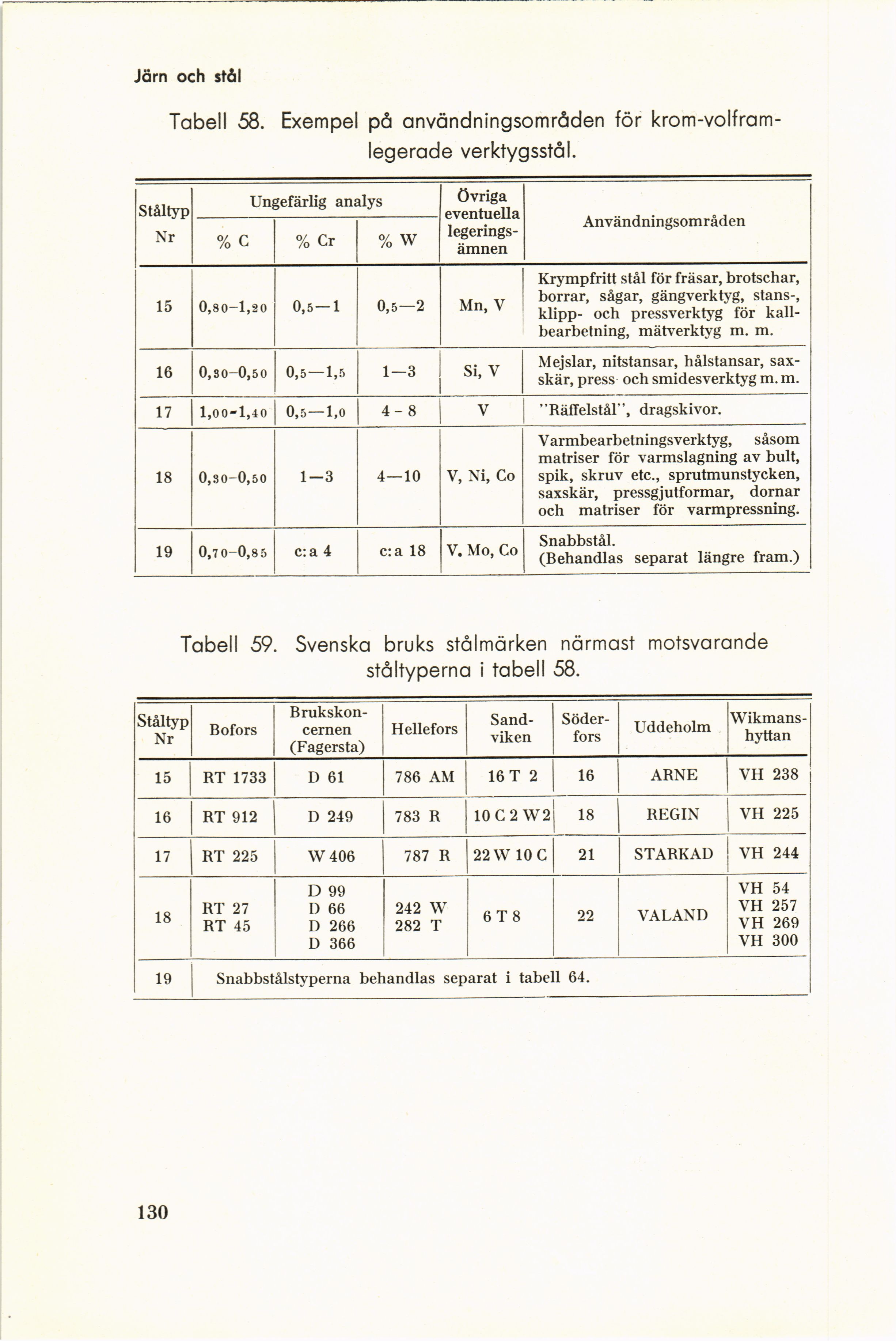

Tabell 58. Exempel på användningsområden för
krom-volfram-legerade verktygsstål.
Ståltyp Nr Ungefärlig analys övriga eventuella
legerings-ämnen Användningsområden
% c % Cr % w
15 0,80-1,20 0,5—1 0,5—2 Mn, V Krympfritt stål för fräsar, brotschar, borrar, sågar, gängverktyg, stans-, klipp- och pressverktyg för
kallbearbetning, mätverktyg m. m.
16 0,30-0,50 0,5 —1,5 1—3 Si, V Mejslar, nitstansar, hålstansar,
saxskär, press och smidesverktyg m. m.
17 1,00-1,40 0,5 —1,0 4-8 V ”Räffelstål”, dragskivor.
18 0,30-0,50 1-3 4—10 V, Ni, Co Varmbearbetningsverktyg, såsom matriser för varmslagning av bult, spik, skruv etc., sprutmunstycken, saxskär, pressgjutformar, dornar och matriser för varmpressning.
19 0,7 0-0,8 5 c: a 4 c:a 18 V. Mo, Co Snabbstål. (Behandlas separat längre fram.)
Tabell 59. Svenska bruks stålmärken närmast motsvarande
ståltyperna i tabell 58.
Stål typ Nr Bofors [-Rrukskon-cernen-] {+Rrukskon- cernen+} (Fagersta) Hellefors [-Sandviken Söderfors-] {+Sand- viken Söder- fors+} Uddeholm [-Wikmans-hyttan-] {+Wikmans- hyttan+}
15 RT 1733 D 61 786 AM 16 T 2 16 ARNE VH 238
16 RT 912 D 249 783 R 10 C 2 W2 18 REGIN VH 225
17 RT 225 W406 787 R 22 W 10 C 21 STARKAD VH 244
18 RT 27 RT 45 D 99 D 66 D 266 D 366 242 W 282 T 6 T 8 22 VALAND VH 54 VH 257 VH 269 VH 300
19 Snabbstålstyperna behandlas separat i tabell 64.
130
