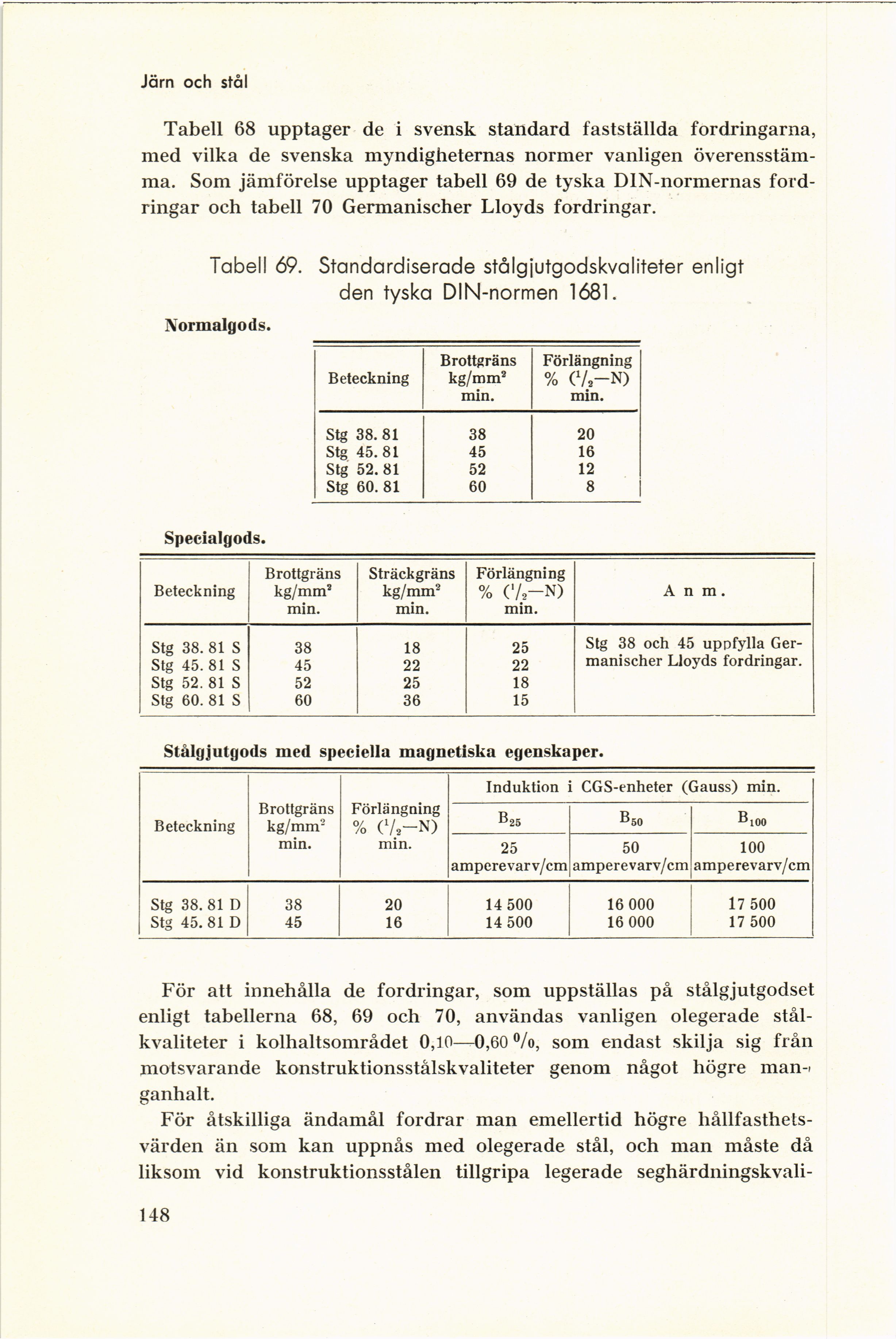

Järn och stål
Tabell 68 upptager de i svensk standard fastställda fordringarna,
med vilka de svenska myndigheternas normer vanligen
överensstämma. Som jämförelse upptager tabell 69 de tyska DlN-normernas
fordringar och tabell 70 Germanischer Lloyds fordringar.
Tabell 69. Standardiserade stålgjutgodskvaliteter enligt
den tyska DIN-normen 1681.
Normalgods.
Beteckning Brottgräns kg/mm2 min. Förlängning % (72-n) min.
Stg 38. 81 38 20
Stg 45.81 45 16
Stg 52. 81 52 12
Stg 60. 81 60 8
Specialgods.
Beteckning Brottgräns kg/mm2 min. Sträckgräns kg/mm2 min. Förlängning % (72-n) min. Anm.
Stg 38. 81 S 38 18 25 Stg 38 och 45 uppfylla
Germanischer Lloyds fordringar.
Stg 45. 81 S 45 22 22
Stg 52. 81 S 52 25 18
Stg 60. 81 S 60 36 15
Stålgjutgods med speciella magnetiska egenskaper.
Beteckning Brottgräns kg/mm2 min. Förlängning % (72-n) min. Induktion CGS-enheter (Gauss) min.
®25 B 50 B100
25 amperevarv/cm 50 amperevarv/cm 100 amperevarv/ cm
Stg 38. 81 D 38 20 14 500 16 000 17 500
Stg 45. 81 D 45 16 14 500 16 000 17 500
För att innehålla de fordringar, som uppställas på stålgjutgodset
enligt tabellerna 68, 69 och 70, användas vanligen olegerade
stålkvaliteter i kolhaltsområdet 0,10—0,60%, som endast skilja sig från
motsvarande konstruktionsstålskvaliteter genom något högre man-i
ganhalt.
För åtskilliga ändamål fordrar man emellertid högre
hållfasthetsvärden än som kan uppnås med olegerade stål, och man måste då
liksom vid konstruktionsstålen tillgripa legerade seghärdningskvali-
148
