Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Koppar - 59. Bearbetning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

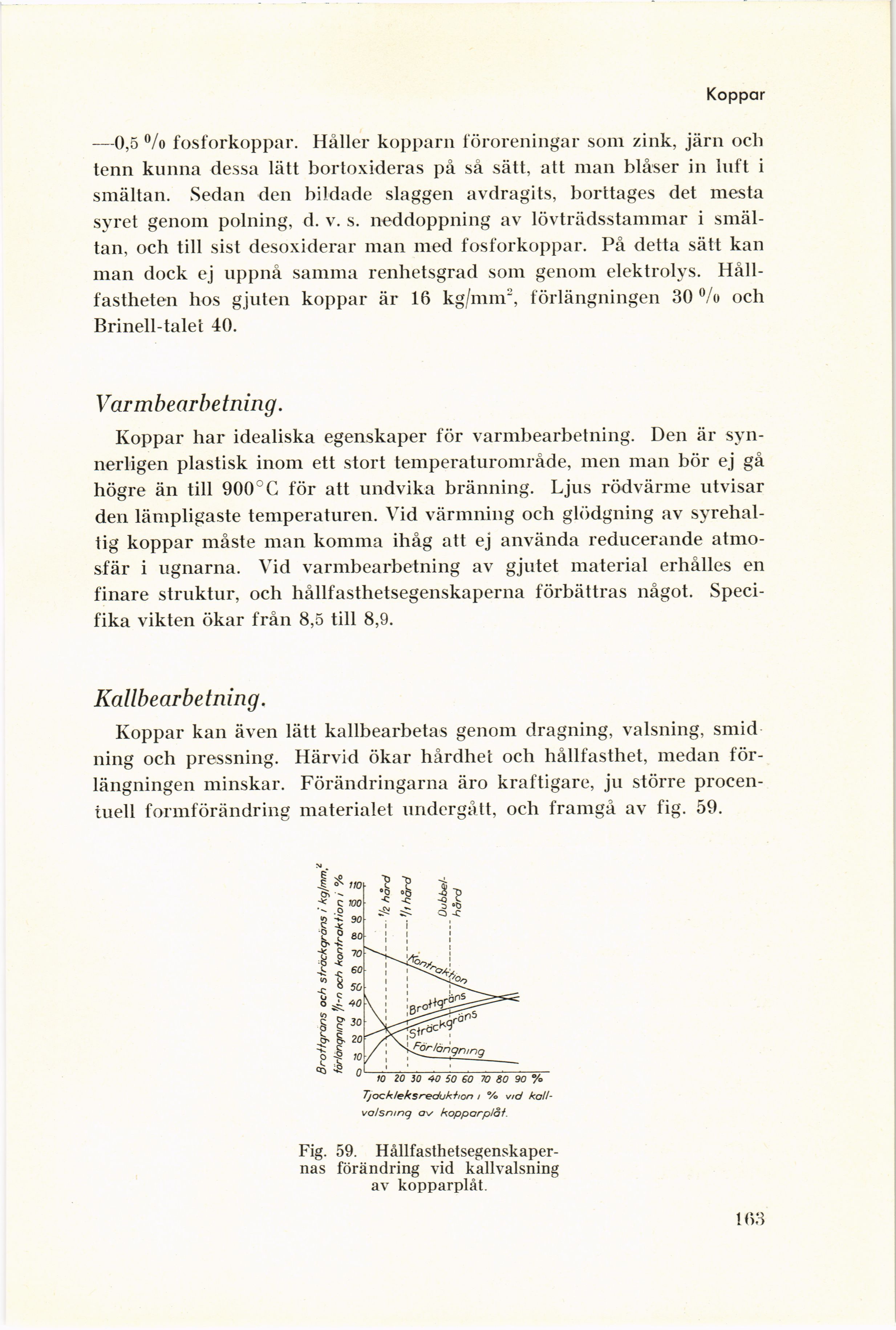

Koppar
—0,5 °/o fosforkoppar. Håller kopparn föroreningar som zink, järn och
tenn kunna dessa lätt bortoxideras på så sätt, att man blåser in luft i
smältan. Sedan den bildade slaggen avdragits, borttages det mesta
syret genom polning, d. v. s. neddoppning av lövträdsstammar i
smältan, och till sist desoxiderar man med fosforkoppar. På detta sätt kan
man dock ej uppnå samma renhetsgrad som genom elektrolys.
Hållfastheten hos gjuten koppar är 16 kg/mm2, förlängningen 30 °/o och
Brinell-talet 40.
Varmbearbetning.
Koppar har idealiska egenskaper för varmbearbetning. Den är
synnerligen plastisk inom ett stort temperaturområde, men man bör ej gå
högre än till 900°C för att undvika bränning. Ljus rödvärme utvisar
den lämpligaste temperaturen. Vid värmning och glödgning av
syrehal-tig koppar måste man komma ihåg att ej använda reducerande
atmosfär i ugnarna. Vid varmbearbetning av gjutet material erhålles en
finare struktur, och hållfasthetsegenskaperna förbättras något.
Specifika vikten ökar från 8,5 till 8,9.
Kallbearbetning.
Koppar kan även lätt kallbearbetas genom dragning, valsning, smid
ning och pressning. Härvid ökar hårdhet och hållfasthet, medan
förlängningen minskar. Förändringarna äro kraftigare, ju större
procentuell formförändring materialet undergått, och framgå av fig. 59.
Fig. 59.
Hållfasthetsegenskaper-nas förändring vid kallvalsning
av kopparplåt.
163
<< prev. page << föreg. sida << >> nästa sida >> next page >>
