Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Zink och zinklegeringar - 70. Allmänt - 71. Olika slag av zink och zinklegeringar
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

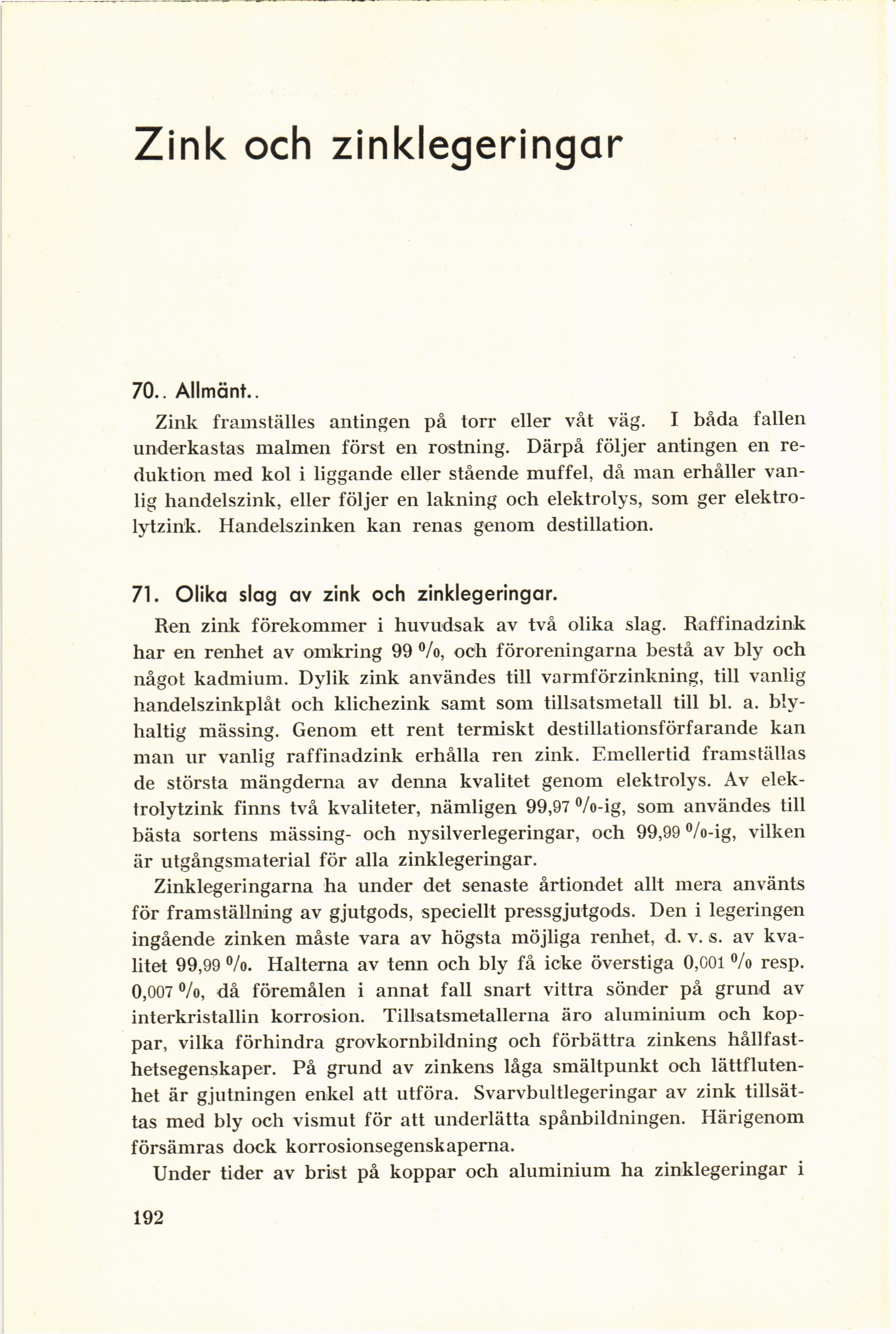

Zink och zinklegeringar
70. . Allmänt..
Zink framställes antingen på torr eller våt väg. I båda fallen
underkastas malmen först en röstning. Därpå följer antingen en
reduktion med kol i liggande eller stående muffel, då man erhåller
vanlig handelszink, eller följer en läkning och elektrolys, som ger
elektro-lytzink. Handelszinken kan renas genom destillation.
71. Olika slag av zink och zinklegeringar.
Ren zink förekommer i huvudsak av två olika slag. Raffinadzink
har en renhet av omkring 99 °/o, och föroreningarna bestå av bly och
något kadmium. Dylik zink användes till varmförzinkning, till vanlig
handelszinkplåt och klichezink samt som tillsatsmetall till bl. a.
bly-haltig mässing. Genom ett rent termiskt destillationsförfarande kan
man ur vanlig raffinadzink erhålla ren zink. Emellertid framställas
de största mängderna av denna kvalitet genom elektrolys. Av
elek-trolytzink finns två kvaliteter, nämligen 99,97 %-ig, som användes till
bästa sortens mässing- och nysilverlegeringar, och 99,99 °/o-ig, vilken
är utgångsmaterial för alla zinklegeringar.
Zinklegeringarna ha under det senaste årtiondet allt mera använts
för framställning av gjutgods, speciellt pressgjutgods. Den i legeringen
ingående zinken måste vara av högsta möjliga renhet, d. v. s. av
kvalitet 99,99 %. Halterna av tenn och bly få icke överstiga 0,001 % resp.
0,007 °/o, då föremålen i annat fall snart vittra sönder på grund av
interkristallin korrosion. Tillsatsmetallerna äro aluminium och
koppar, vilka förhindra grovkornbildning och förbättra zinkens
hållfast-hetsegenskaper. På grund av zinkens låga smältpunkt och
lättfluten-het är gjutningen enkel att utföra. Svarvbultlegeringar av zink
tillsättas med bly och vismut för att underlätta spånbildningen. Härigenom
försämras dock korrosionsegenskaperna.
Under tider av brist på koppar och aluminium ha zinklegeringar i
192
<< prev. page << föreg. sida << >> nästa sida >> next page >>
