Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Zink och zinklegeringar - 71. Olika slag av zink och zinklegeringar - 72. Tekniska egenskaper
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

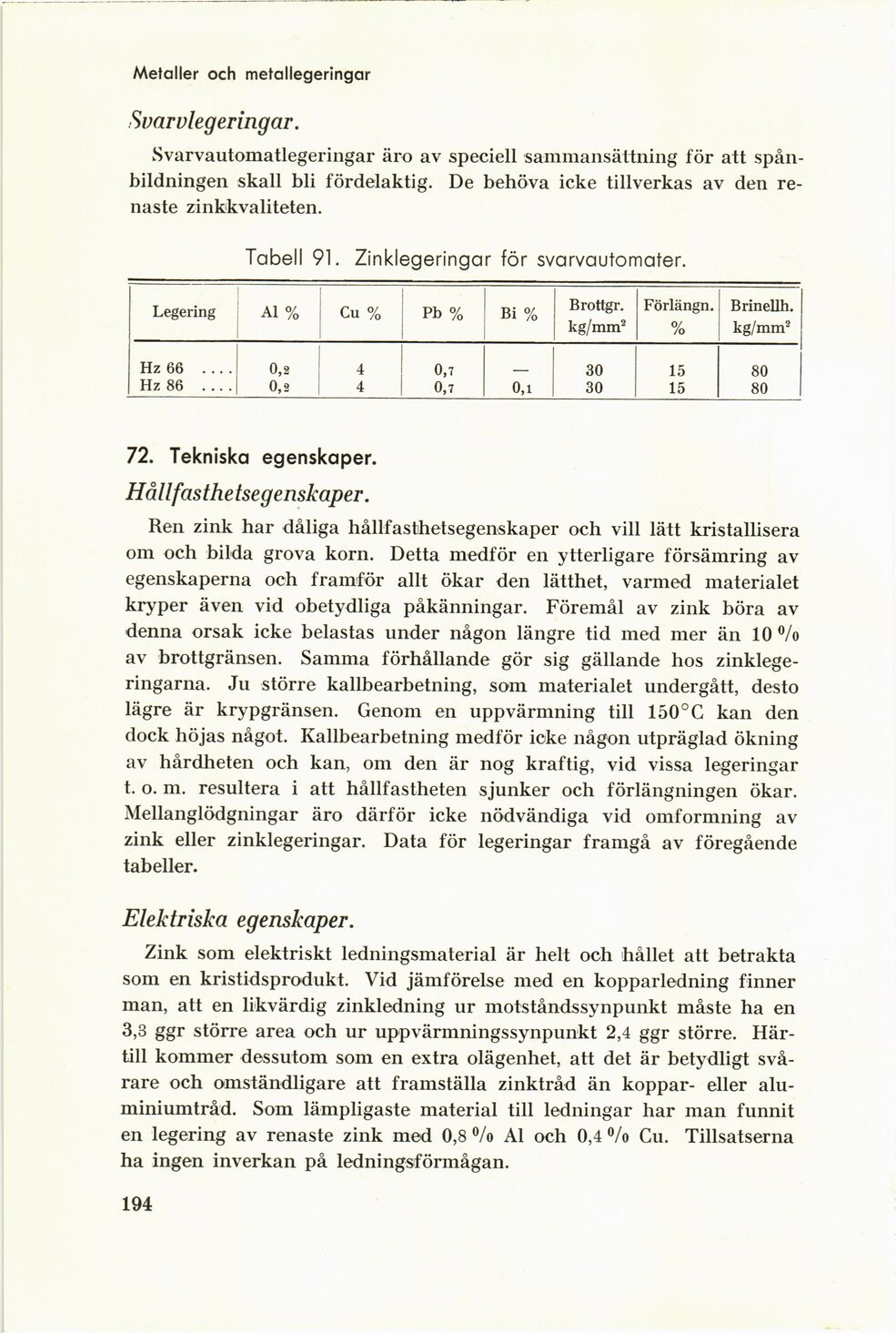

Metaller och metallegeringar
Svarvlegeringar.
Svarvautomatlegeringar äro av speciell sammansättning för att
spån-bildningen skall bli fördelaktig. De behöva icke tillverkas av den
renaste zinkkvaliteten.
Tabell 91. Zinklegeringar för svarvautomater.
Legering Al % Cu % Pb % Bi % Brottgr. kg/mm2 Förlängn. % Brinellh. kg/mm2
Hz 66 .... 0,2 4 0,7 30 15 80
Hz 86 .... 0,2 4 0,7 0,1 30 15 80
72. Tekniska egenskaper.
Hållfasthetseg enskaper.
Ren zink har dåliga hållfasthetsegenskaper och vill lätt kristallisera
om och bilda grova korn. Detta medför en ytterligare försämring av
egenskaperna och framför allt ökar den lätthet, varmed materialet
kryper även vid obetydliga påkänningar. Föremål av zink böra av
denna orsak icke belastas under någon längre tid med mer än 10 %
av brottgränsen. Samma förhållande gör sig gällande hos
zinklegeringarna. Ju större kallbearbetning, som materialet undergått, desto
lägre är krypgränsen. Genom en uppvärmning till 150° G kan den
dock höjas något. Kallbearbetning medför icke någon utpräglad ökning
av hårdheten och kan, om den är nog kraftig, vid vissa legeringar
t. o. m. resultera i att hållfastheten sjunker och förlängningen ökar.
Mellanglödgningar äro därför icke nödvändiga vid omformning av
zink eller zinklegeringar. Data för legeringar framgå av föregående
tabeller.
Elektriska egenskaper.
Zink som elektriskt ledningsmaterial är helt och hållet att betrakta
som en kristidsprodukt. Vid jämförelse med en kopparledning finner
man, att en likvärdig zinkledning ur motståndssynpunkt måste ha en
3,3 ggr större area och ur uppvärmningssynpunkt 2,4 ggr större.
Härtill kommer dessutom som en extra olägenhet, att det är betydligt
svårare och omständligare att framställa zinktråd än koppar- eller
alu-miniumtråd. Som lämpligaste material till ledningar har man funnit
en legering av renaste zink med 0,8 % Al och 0,4 °/o Gu. Tillsatserna
ha ingen inverkan på ledningsförmågan.
194
<< prev. page << föreg. sida << >> nästa sida >> next page >>
