Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Zink och zinklegeringar - 73. Bearbetning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

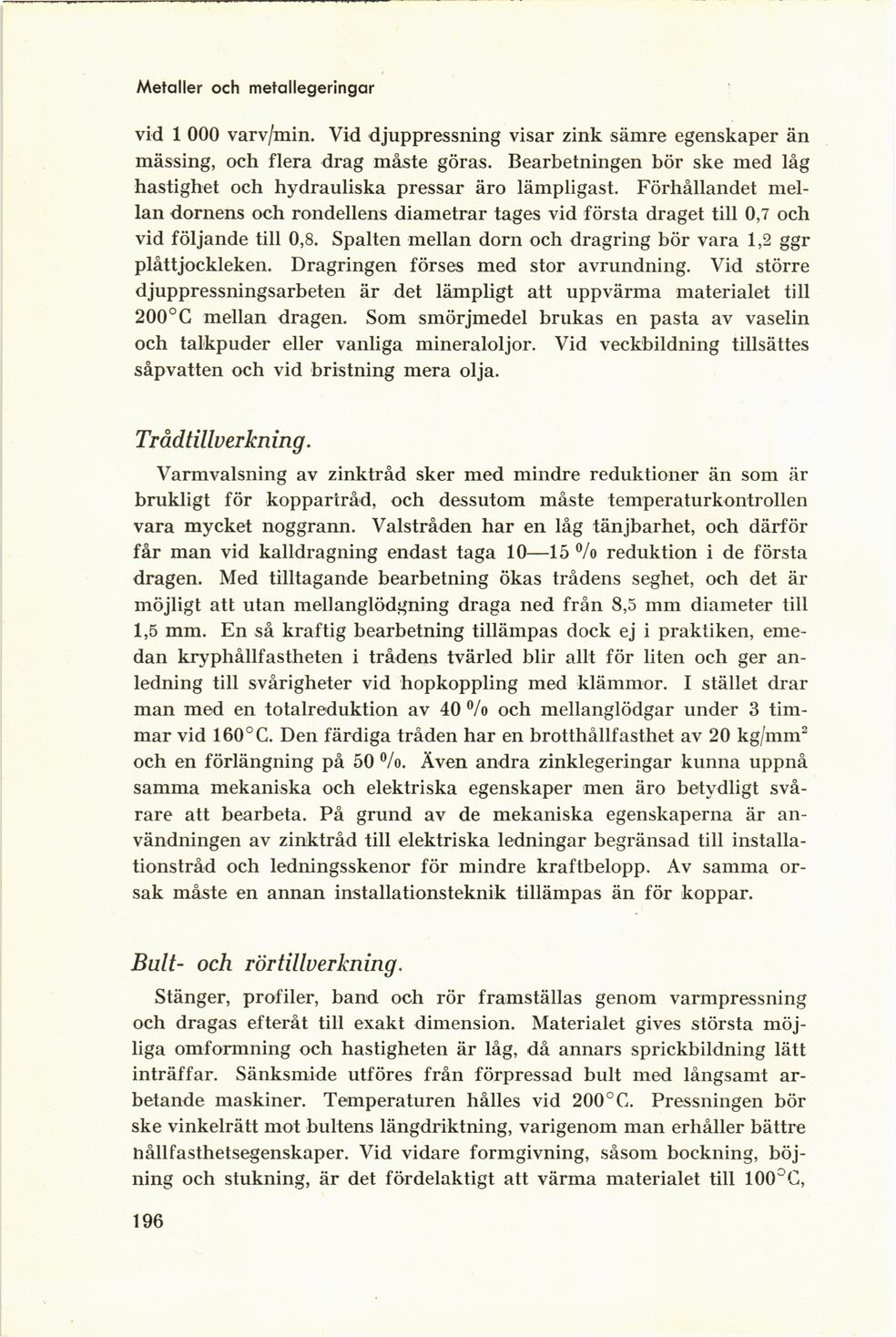

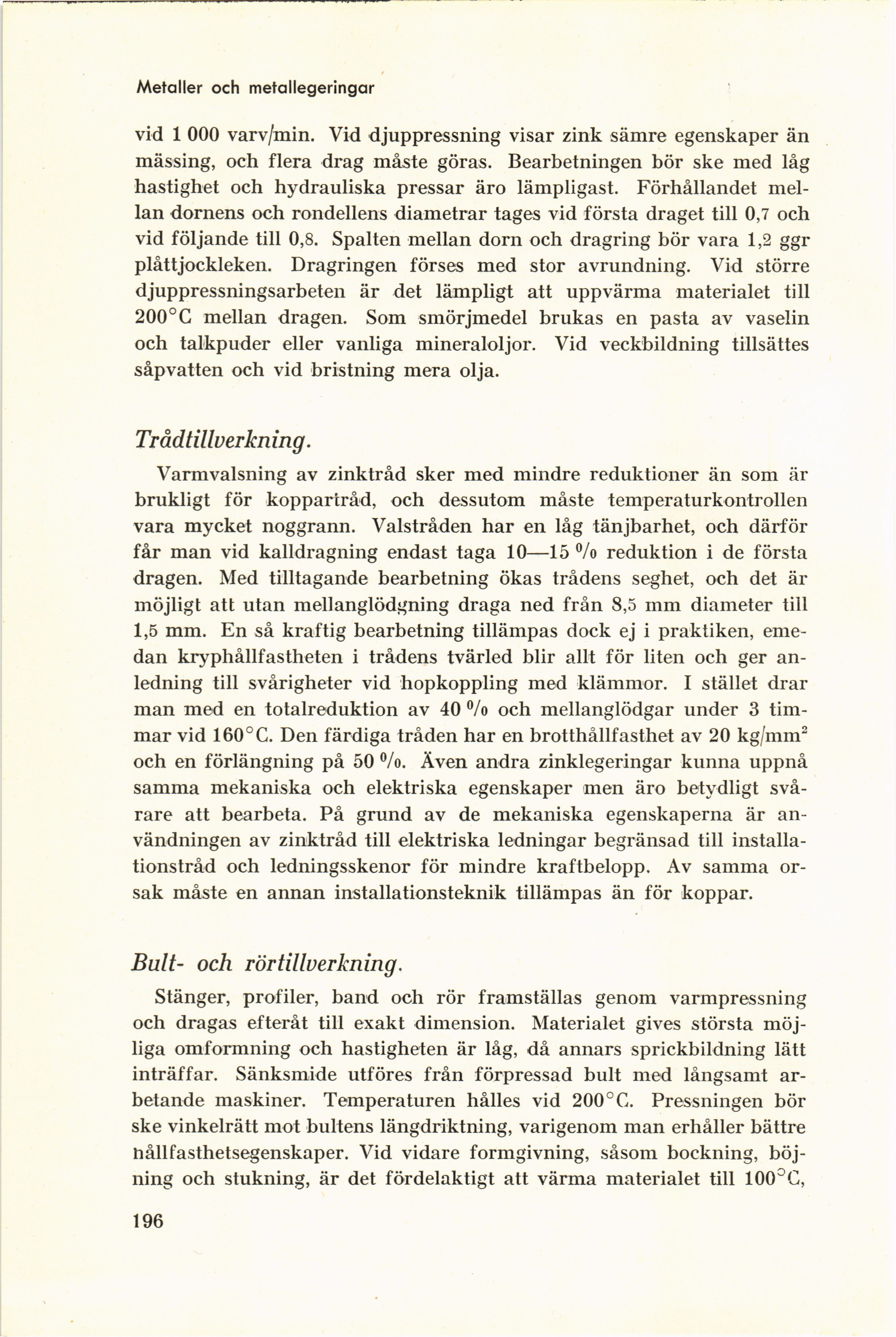

Metaller och metallegeringar
vid 1 000 varv/min. Vid djuppressning visar zink sämre egenskaper än
mässing, och flera drag måste göras. Bearbetningen bör ske med låg
hastighet och hydrauliska pressar äro lämpligast. Förhållandet
mellan domens och rondellens diametrar tages vid första draget till 0,7 och
vid följande till 0,8. Spalten mellan dorn och dragring bör vara 1,2 ggr
plåttjockleken. Dragringen förses med stor avrundning. Vid större
djuppressningsarbeten är det lämpligt att uppvärma materialet till
200° C mellan dragen. Som smörjmedel brukas en pasta av vaselin
och talkpuder eller vanliga mineraloljor. Vid veckbildning tillsättes
såpvatten och vid bristning mera olja.
Trådtillverkning.
Varmvalsning av zinktråd sker med mindre reduktioner än som är
brukligt för koppartråd, och dessutom måste temperaturkontrollen
vara mycket noggrann. Valstråden har en låg tänjbarhet, och därför
får man vid kalldragning endast taga 10—15 % reduktion i de första
dragen. Med tilltagande bearbetning ökas trådens seghet, och det är
möjligt att utan mellanglödgning draga ned från 8,5 mm diameter till
1,5 mm. En så kraftig bearbetning tillämpas dock ej i praktiken,
emedan kryphållfastheten i trådens tvärled blir allt för liten och ger
anledning till svårigheter vid hopkoppling med klämmor. I stället drar
man med en totalreduktion av 40 % och mellanglödgar under 3
timmar vid 160°C. Den färdiga tråden har en brotthållfasthet av 20 kg/mm2
och en förlängning på 50 %. Även andra zinklegeringar kunna uppnå
samma mekaniska och elektriska egenskaper men äro betydligt
svårare att bearbeta. På grund av de mekaniska egenskaperna är
användningen av zinktråd till elektriska ledningar begränsad till
installa-tionstråd och ledningsskenor för mindre kraftbelopp. Av samma
orsak måste en annan installationsteknik tillämpas än för koppar.
Bult- och rörtillverkning.
Stänger, profiler, band och rör framställas genom varmpressning
och dragas efteråt till exakt dimension. Materialet gives största
möjliga omformning och hastigheten är låg, då annars sprickbildning lätt
inträffar. Sänksmide utföres från förpressad bult med långsamt
arbetande maskiner. Temperaturen hålles vid 200°C. Pressningen bör
ske vinkelrätt mot bultens längdriktning, varigenom man erhåller bättre
hållfasthetsegenskaper. Vid vidare formgivning, såsom bockning,
böjning och stukning, är det fördelaktigt att värma materialet till 100°C,
196
<< prev. page << föreg. sida << >> nästa sida >> next page >>
