Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Magnesium och magnesiumlegeringar - 96. Olika slag av magnesium och magnesiumlegeringar
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

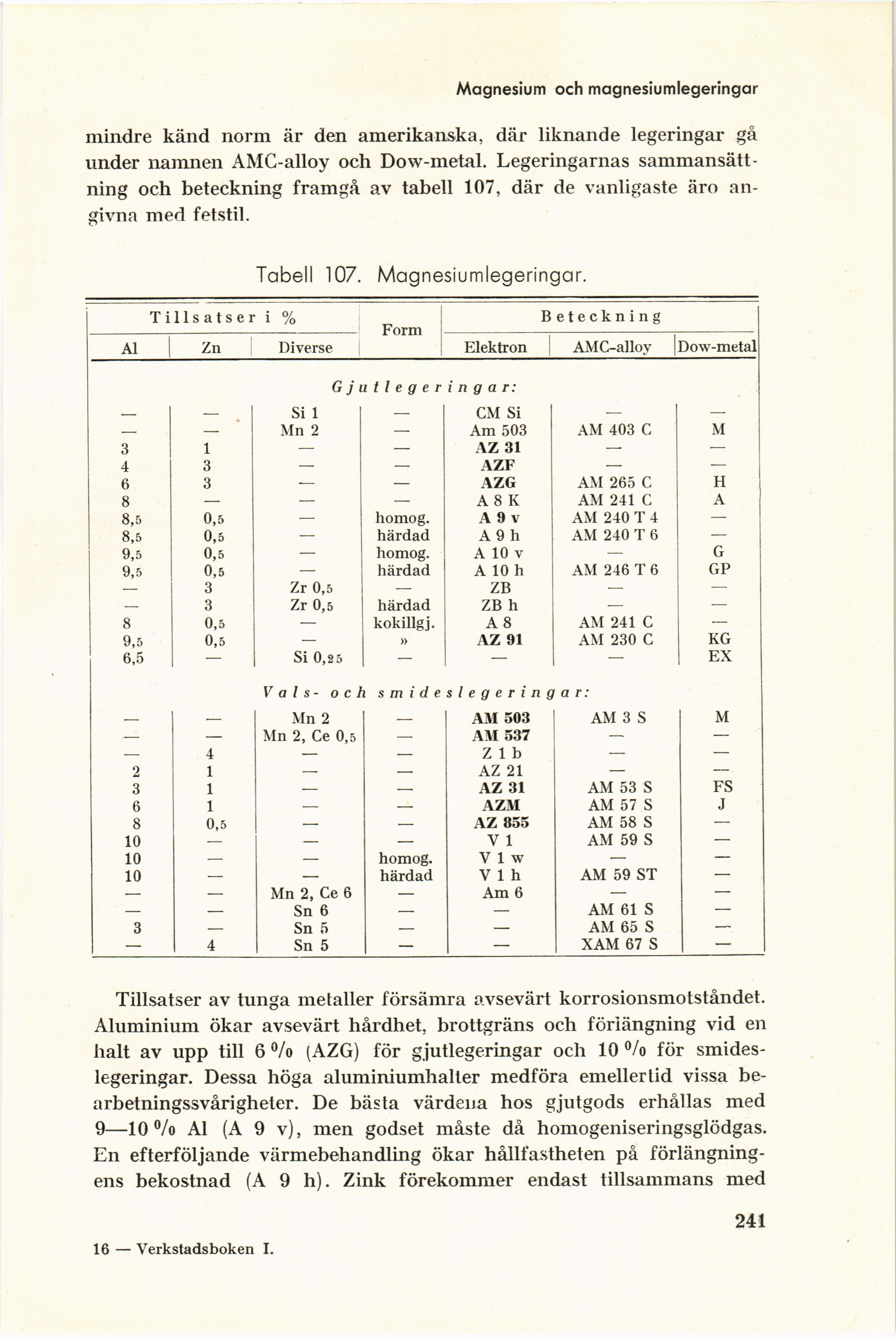

Magnesium och magnesiumlegeringar
mindre känd norm är den amerikanska, där liknande legeringar gå
under namnen AMC-alloy och Dow-metal. Legeringarnas
sammansättning och beteckning framgå av tabell 107, där de vanligaste äro
angivna med fetstil.
Tabell 107. Magnesiumlegeringar.
Tillsatser i % Form Beteckning
Al Zn Diverse Elektron AMC-alloy Dow-metal
Gjutlegeringar:
— — Si 1 — CM Si — —
— — Mn 2 — Am 503 AM 403 C M
3 1 — — AZ 31 — —
4 3 — — AZF — — 1
6 3 — — AZG AM 265 C H
8 — — — A 8 K AM 241 C A
8,5 0,5 — homog. A 9 v AM 240 T 4
8,5 0,5 — härdad A 9 h AM 240 T 6
9,5 0,5 homog. A 10 v — G
9,5 0,5 härdad A 10 h AM 246 T 6 GP
— 3 Zr 0,5 — ZB — —
— 3 Zr 0,5 härdad ZB h — —
8 0,5 — kokillgj. A 8 AM 241 C —
9,5 0,5 — » AZ 91 AM 230 C KG
6,5 — Si 0,2 5 — — - EX
Vals- och smideslegeringar:
— — Mn 2 — AM 503 AM 3 S M
— — Mn 2, Ce 0,5 — AM 537 — —
— 4 — — Z 1 b — —
2 1 — — AZ 21 — —
3 1 — — AZ 31 AM 53 S FS
6 1 — — AZM AM 57 S J
8 0,5 — — AZ 855 AM 58 S —
10 — — — V 1 AM 59 S —
10 — — homog. V 1 w — —
10 — — härdad V 1 h AM 59 ST —
— — Mn 2, Ce 6 — Am 6 — —
— — Sn 6 — — AM 61 S —
3 — Sn 5 — — AM 65 S —
— 4 Sn 5 — — XAM 67 S —
Tillsatser av tunga metaller försämra avsevärt korrosionsmotståndet.
Aluminium ökar avsevärt hårdhet, brottgräns och förlängning vid en
halt av upp till 6 % (AZG) för gjutlegeringar och 10 % för
smides-legeringar. Dessa höga aluminiumhalter medföra emellertid vissa
be-arbetningssvårigheter. De bästa värdena hos gjutgods erhållas med
9—10% Al (A 9 v), men godset måste då homogeniseringsglödgas.
En efterföljande värmebehandling ökar hållfastheten på
förlängningens bekostnad (A 9 h). Zink förekommer endast tillsammans med
16 — Verkstadsboken I.
241
<< prev. page << föreg. sida << >> nästa sida >> next page >>
