Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Magnesium och magnesiumlegeringar - 97. Tekniska egenskaper
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

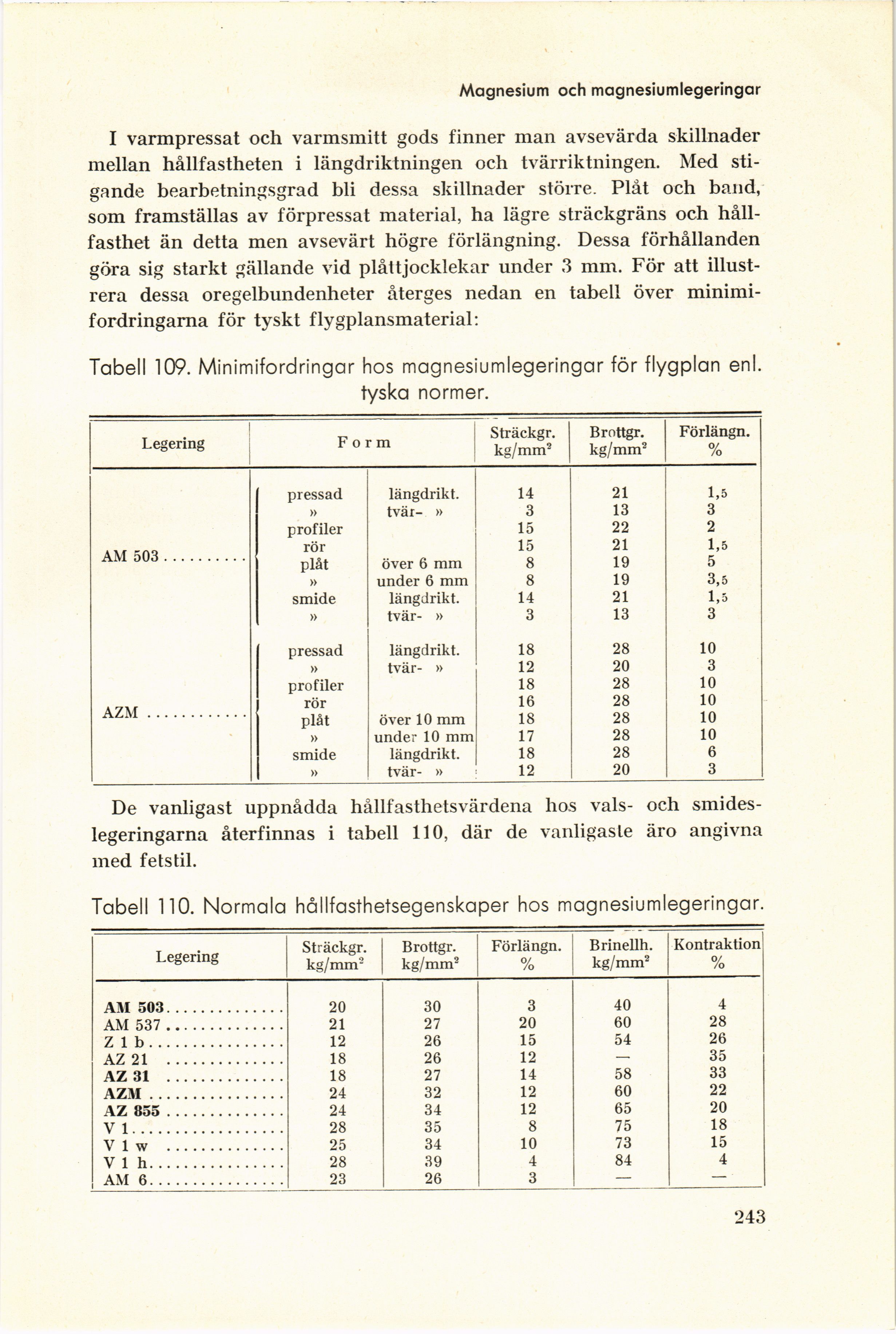

Magnesium och magnesiumlegeringar
I varmpressat och varmsmitt gods finner man avsevärda skillnader
mellan hållfastheten i längdriktningen och tvärriktningen. Med
stigande bearbetningsgrad bli dessa skillnader större. Plåt och band,
som framställas av förpressat material, ha lägre sträckgräns och
hållfasthet än detta men avsevärt högre förlängning. Dessa förhållanden
göra sig starkt gällande vid plåttjocklekar under 3 mm. För att
illustrera dessa oregelbundenheter återges nedan en tabell över
minimi-fordringama för tyskt flygplansmaterial:
Tabell 109. Minimifordringar hos magnesiumlegeringar för flygplan enl.
tyska normer.
Legering Form Sträckgr. kg/mm2 Brottgr. kg/mm2 Förlängn. 0/ /o
AM 503 pressad längdrikt. 14 21 1,5
» tvär- » 3 13 3
profiler 15 22 2
rör plåt över 6 mm 15 8 21 19 1,5 5
» under 6 mm 8 19 3,5
smide längdrikt. 14 21 1,5
» tvär- » 3 13 3
AZM pressad längdrikt. 18 28 10
» tvär- » 12 20 3
profiler 18 28 10
rör 16 28 10
plåt över 10 mm 18 28 10
» under 10 mm 17 28 10
smide längdrikt. 18 28 6
» tvär- » 12 20 3
De vanligast uppnådda hållfasthetsvärdena hos vals- och
smides-legeringarna återfinnas i tabell 110, där de vanligaste äro angivna
med fetstil.
Tabell 110. Normala hållfasthetsegenskaper hos magnesiumlegeringar.
Legering Sträckgr. kg/mm2 Brottgr. kg/mm2 Förlängn. % Brinellh. kg/mm2 Kontraktion %
AM 503 20 30 3 40 4
AM 537 21 27 20 60 28
Z 1 b 12 26 15 54 26
AZ 21 18 26 12 — 35
AZ 31 18 27 14 58 33
AZM 24 32 12 60 22
AZ 855 24 34 12 65 20
VI 28 35 8 75 18
V 1 w 25 34 10 73 15
VI h 28 39 4 84 4
AM 6 23 26 3 — —
243
<< prev. page << föreg. sida << >> nästa sida >> next page >>
