Full resolution (JPEG) - On this page / på denna sida - Diverse material - Kautschuk och kautschukprodukter, av Sigurd Köhler - 105. Naturlig kautschuk
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

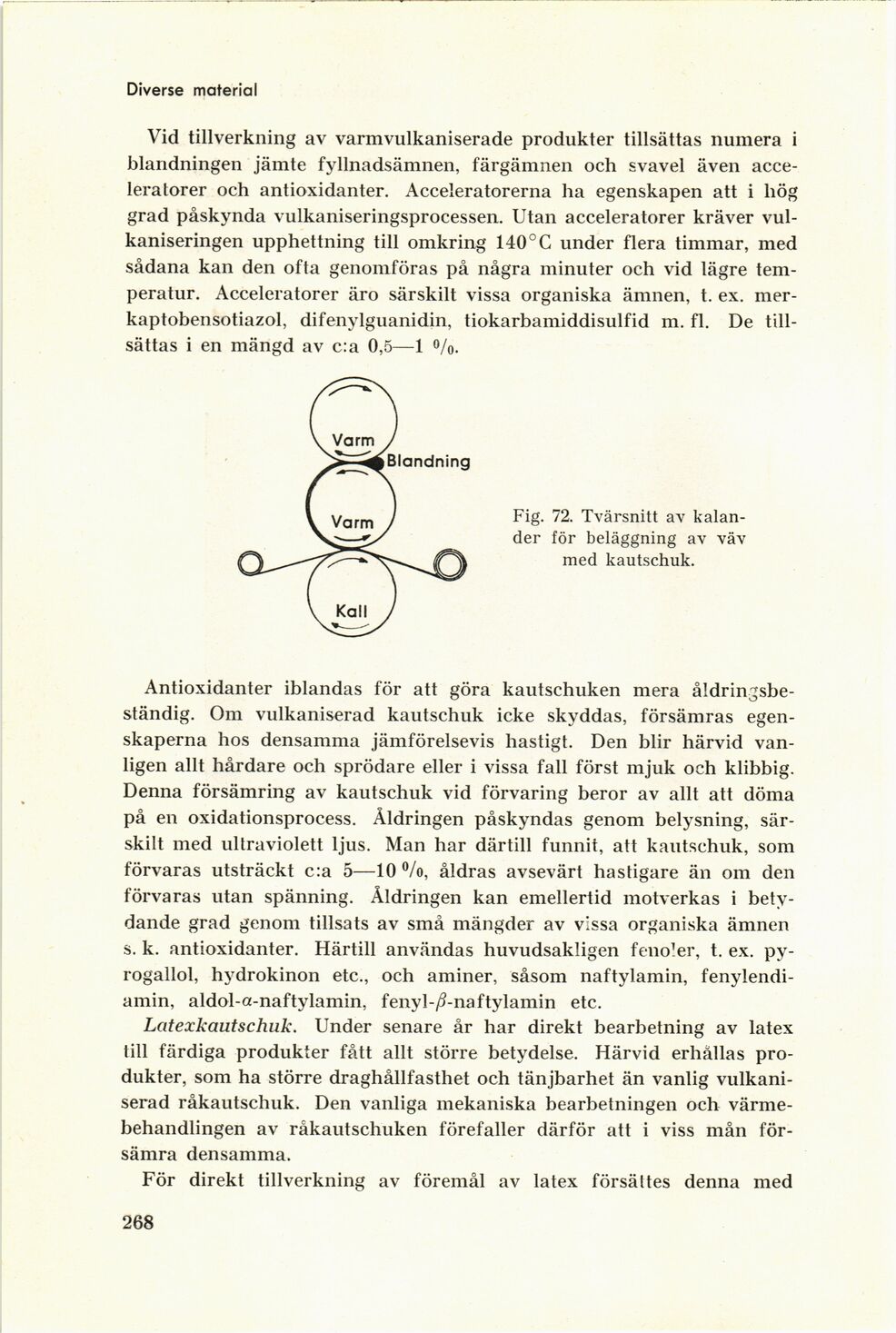

Diverse material
Vid tillverkning av varmvulkaniserade produkter tillsättas numera i
blandningen jämte fyllnadsämnen, färgämnen och svavel även
acce-leratorer och antioxidanter. Acceleratorerna ha egenskapen att i hög
grad påskynda vulkaniseringsprocessen. Utan acceleratorer kräver
vul-kaniseringen upphettning till omkring 140°C under flera timmar, med
sådana kan den ofta genomföras på några minuter och vid lägre
temperatur. Acceleratorer äro särskilt vissa organiska ämnen, t. ex.
mer-kaptobensotiazol, difenylguanidin, tiokarbamiddisulfid m. fl. De
tillsättas i en mängd av c:a 0,5—1 %.
Fig. 72. Tvärsnitt av
kalan-der för beläggning av väv
med kautschuk.
Antioxidanter iblandas för att göra kautschuken mera
åldringsbe-ständig. Om vulkaniserad kautschuk icke skyddas, försämras
egenskaperna hos densamma jämförelsevis hastigt. Den blir härvid
vanligen allt hårdare och sprödare eller i vissa fall först mjuk och klibbig.
Denna försämring av kautschuk vid förvaring beror av allt att döma
på en oxidationsprocess. Åldringen påskyndas genom belysning,
särskilt med ultraviolett ljus. Man har därtill funnit, att kautschuk, som
förvaras utsträckt c:a 5—10 °/o, åldras avsevärt hastigare än om den
förvaras utan spänning. Åldringen kan emellertid motverkas i
betydande grad genom tillsats av små mängder av vissa organiska ämnen
s. k. antioxidanter. Härtill användas huvudsakligen fenoler, t. ex.
py-rogallol, hydrokinon etc., och aminer, såsom naftylamin,
fenylendi-amin, aldol-a-naftylamin, fenyl-/Lnaftylamin etc.
Latexkautschuk. Under senare år har direkt bearbetning av latex
till färdiga produkter fått allt större betydelse. Härvid erhållas
produkter, som ha större draghållfasthet och tänjbarhet än vanlig
vulkaniserad råkautschuk. Den vanliga mekaniska bearbetningen och
värmebehandlingen av råkautschuken förefaller därför att i viss mån
försämra densamma.
För direkt tillverkning av föremål av latex försältes denna med
268
<< prev. page << föreg. sida << >> nästa sida >> next page >>
