Full resolution (JPEG) - On this page / på denna sida - Diverse material - Glas, av Olof Lodén - 112. Glasets egenskaper och kvaliteter
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

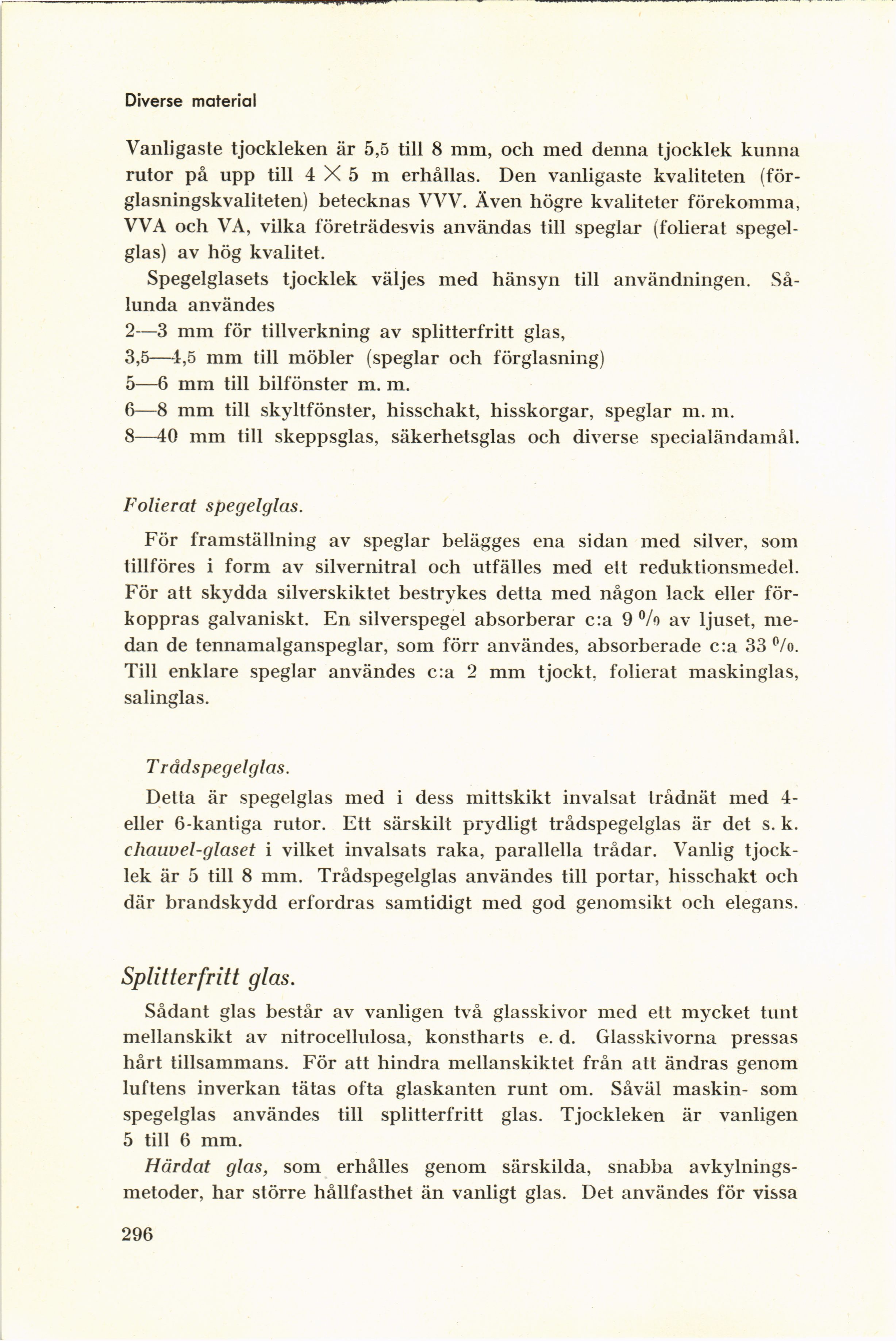

Diverse material
Vanligaste tjockleken är 5,5 till 8 mm, och med denna tjocklek kunna
rutor på upp till 4 X 5 m erhållas. Den vanligaste kvaliteten
(för-glasningskvaliteten) betecknas VVV. Även högre kvaliteter förekomma,
VVA och VA, vilka företrädesvis användas till speglar (folierat
spegelglas) av hög kvalitet.
Spegelglasets tjocklek väljes med hänsyn till användningen.
Sålunda användes
2—3 mm för tillverkning av splitterfritt glas,
3,5—4,5 mm till möbler (speglar och förglasning)
5—6 mm till bilfönster m. m.
6—8 mm till skyltfönster, hisschakt, hisskorgar, speglar m. m.
8—40 mm till skeppsglas, säkerhetsglas och diverse specialändamål.
Folierat spegelglas.
För framställning av speglar belägges ena sidan med silver, som
tillföres i form av silvernitral och utfälles med ett reduktionsmedel.
För att skydda silverskiktet bestrykes detta med någon lack eller
för-koppras galvaniskt. En silverspegel absorberar c:a 9 % av ljuset,
medan de tennamalganspeglar, som förr användes, absorberade c:a 33 °/o.
Till enklare speglar användes c:a 2 mm tjockt, folierat maskinglas,
salinglas.
Trådspegelglas.
Detta är spegelglas med i dess mittskikt invalsat Lrådnät med
4-eller 6-kantiga rutor. Ett särskilt prydligt trådspegelglas är det s. k.
chauvel-glaset i vilket invalsats raka, parallella trådar. Vanlig
tjocklek är 5 till 8 mm. Trådspegelglas användes till portar, hisschakt och
där brandskydd erfordras samtidigt med god genomsikt och elegans.
Splitterfritt glas.
Sådant glas består av vanligen två glasskivor med ett mycket tunt
mellanskikt av nitrocellulosa, konstharts e. d. Glasskivorna pressas
hårt tillsammans. För att hindra mellanskiktet från att ändras genom
luftens inverkan tätas ofta glaskanten runt om. Såväl maskin- som
spegelglas användes till splitterfritt glas. Tjockleken är vanligen
5 till 6 mm.
Härdat glas, som erhålles genom särskilda, snabba
avkylnings-metoder, har större hållfasthet än vanligt glas. Det användes för vissa
296
<< prev. page << föreg. sida << >> nästa sida >> next page >>
