Materialprovning

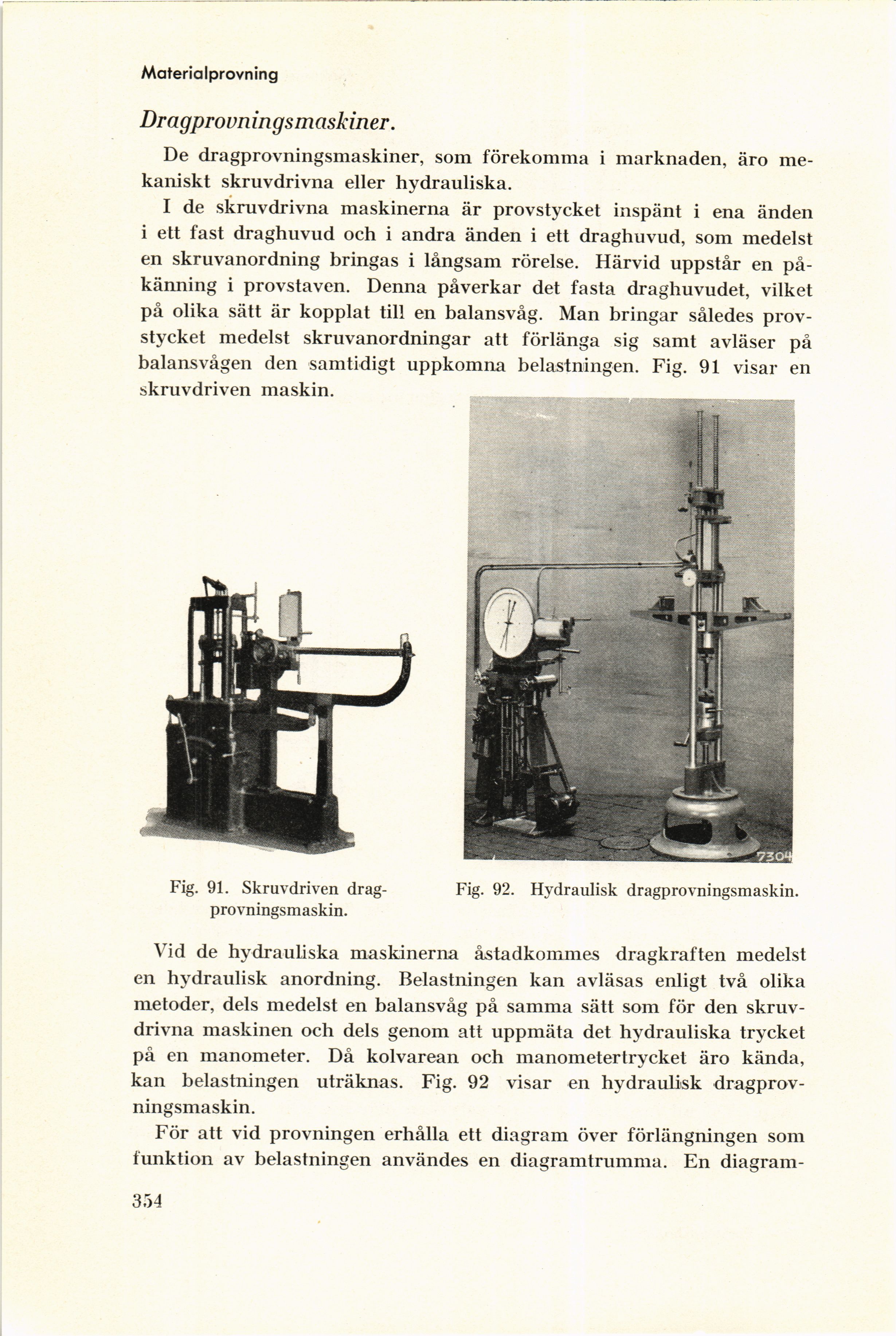

Dragprovningsmaskiner.
De dragprovningsmaskiner, som förekomma i marknaden, äro
mekaniskt skruvdrivna eller hydrauliska.
I de skruvdrivna maskinerna är provstycket inspänt i ena änden
i ett fast draghuvud och i andra änden i ett draghuvud, som medelst
en skruvanordning bringas i långsam rörelse. Härvid uppstår en
på-känning i provstaven. Denna påverkar det fasta draghuvudet, vilket
på olika sätt är kopplat till en balansvåg. Man bringar således
provstycket medelst skruvanordningar att förlänga sig samt avläser på
balansvågen den samtidigt uppkomna belastningen. Fig. 91 visar en
skmvdriven maskin
Fig. 91. Skruvdriven
drag-provningsmaskin.
Fig. 92. Hydraulisk dragprovningsmaskin.
Vid de hydrauliska maskinerna åstadkommes dragkraften medelst
en hydraulisk anordning. Belastningen kan avläsas enligt två olika
metoder, dels medelst en balansvåg på samma sätt som för den
skruvdrivna maskinen och dels genom att uppmäta det hydrauliska trycket
på en manometer. Då kolvarean och manometer trycket äro kända,
kan belastningen uträknas. Fig. 92 visar en hydraulisk
dragprovningsmaskin.
För att vid provningen erhålla ett diagram över förlängningen som
funktion av belastningen användes en diagramtrumma. En
diagram
354
