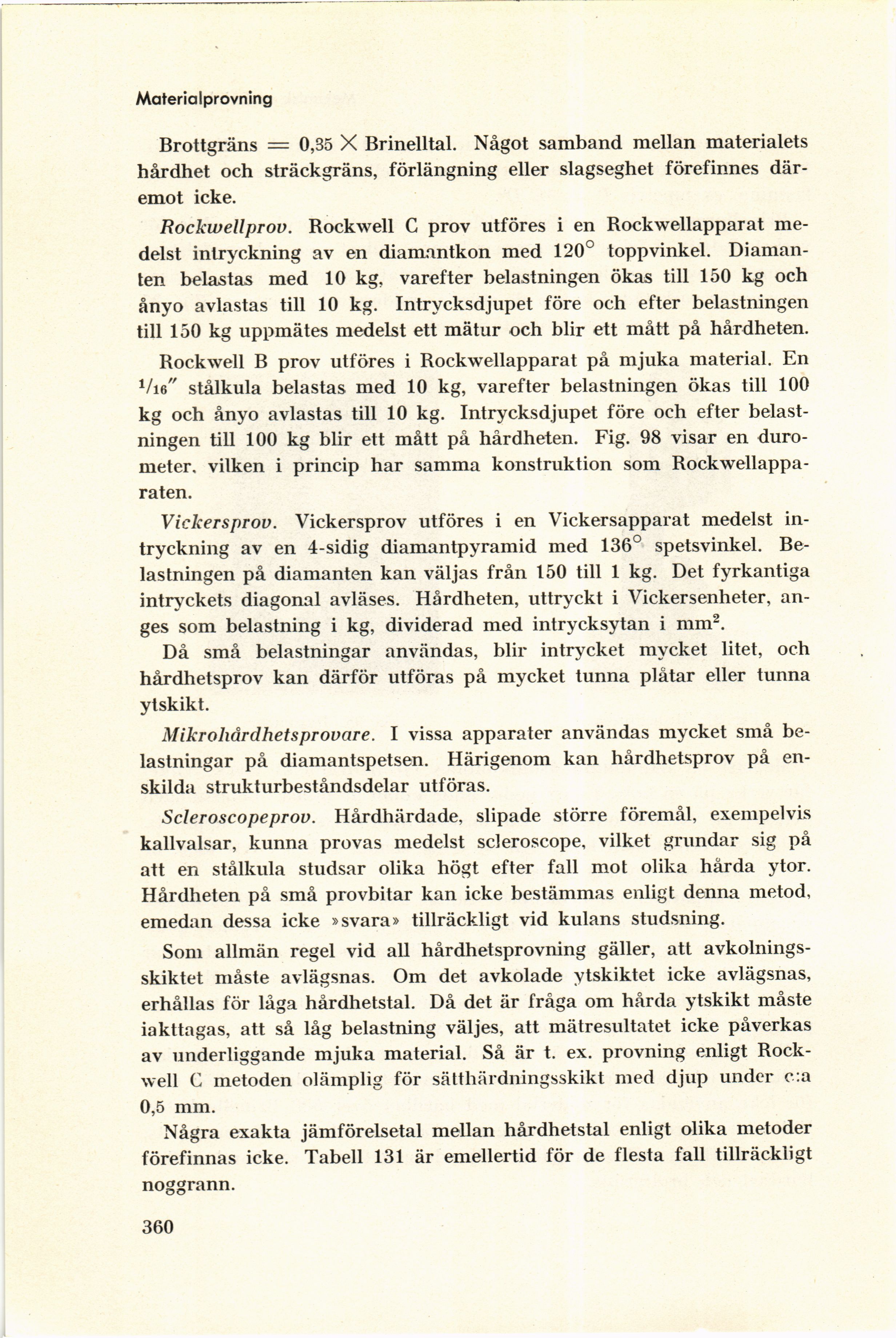

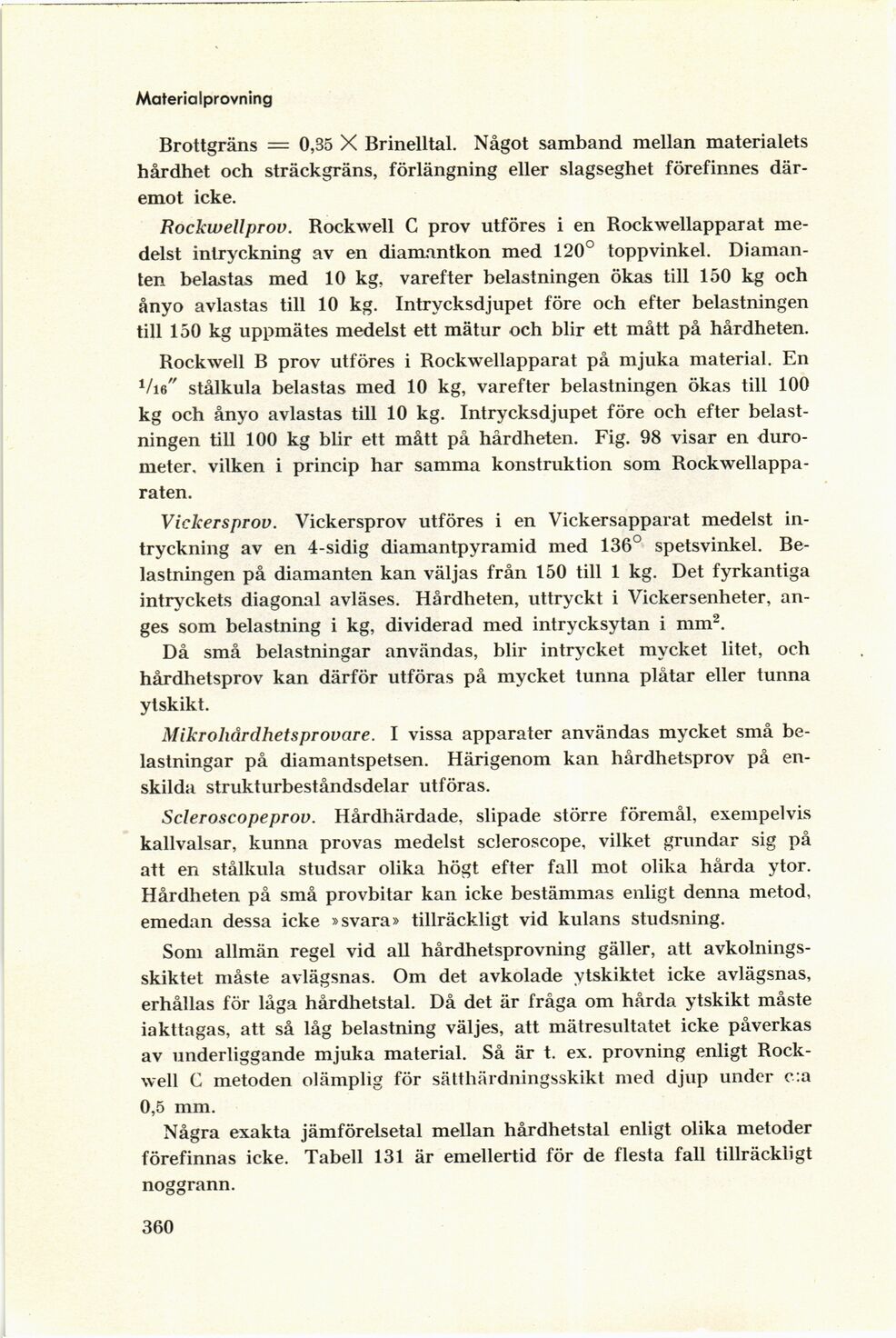

Materialprovning
Brottgräns = 0,35 X Brinelltal. Något samband mellan materialets
hårdhet och sträckgräns, förlängning eller slagseghet förefinnes
däremot icke.
Rockwellprov. Rockwell C prov utföres i en Rockwellapparat
medelst intryckning av en diamantkon med 120° toppvinkel.
Diamanten belastas med 10 kg, varefter belastningen ökas till 150 kg och
ånyo avlastas till 10 kg. Intrycksdjupet före och efter belastningen
till 150 kg uppmätes medelst ett mätur och blir ett mått på hårdheten.
Rockwell B prov utföres i Rockwellapparat på mjuka material. En
Uiö" stålkula belastas med 10 kg, varefter belastningen ökas till 100
kg och ånyo avlastas till 10 kg. Intrycksdjupet före och efter
belastningen till 100 kg blir ett mått på hårdheten. Fig. 98 visar en
duro-meter. vilken i princip har samma konstruktion som
Rockwellappa-raten.
Vickersprov. Vickersprov utföres i en Vickersapparat medelst
intryckning av en 4-sidig diamantpyramid med 136° spetsvinkel.
Belastningen på diamanten kan väljas från 150 till 1 kg. Det fyrkantiga
intryckets diagonal avläses. Hårdheten, uttryckt i Vickersenheter,
anges som belastning i kg, dividerad med intrycksytan i mm2.
Då små belastningar användas, blir intrycket mycket litet, och
hårdhetsprov kan därför utföras på mycket tunna plåtar eller tunna
ytskikt.
Mikrohårdhetsprovare. I vissa apparater användas mycket små
belastningar på diamantspetsen. Härigenom kan hårdhetsprov på
enskilda strukturbeståndsdelar utföras.
Scleroscopeprov. Hårdhärdade, slipade större föremål, exempelvis
kallvalsar, kunna provas medelst scleroscope, vilket grundar sig på
att en stålkula studsar olika högt efter fall mot olika hårda ytor.
Hårdheten på små provbitar kan icke bestämmas enligt denna metod,
emedan dessa icke »svara» tillräckligt vid kulans studsning.
Som allmän regel vid all hårdhetsprovning gäller, att
avkolnings-skiktet måste avlägsnas. Om det avkolade ytskiktet icke avlägsnas,
erhållas för låga hårdhetstal. Då det är fråga om hårda ytskikt måste
iakttagas, att så låg belastning väljes, att mätresultatet icke påverkas
av underliggande mjuka material. Så är t. ex. provning enligt
Rockwell C metoden olämplig för sätthärdningsskikt med djup under c:a
0,5 mm.
Några exakta jämförelsetal mellan hårdhetstal enligt olika metoder
förefinnas icke. Tabell 131 är emellertid för de flesta fall tillräckligt
noggrann.
360
