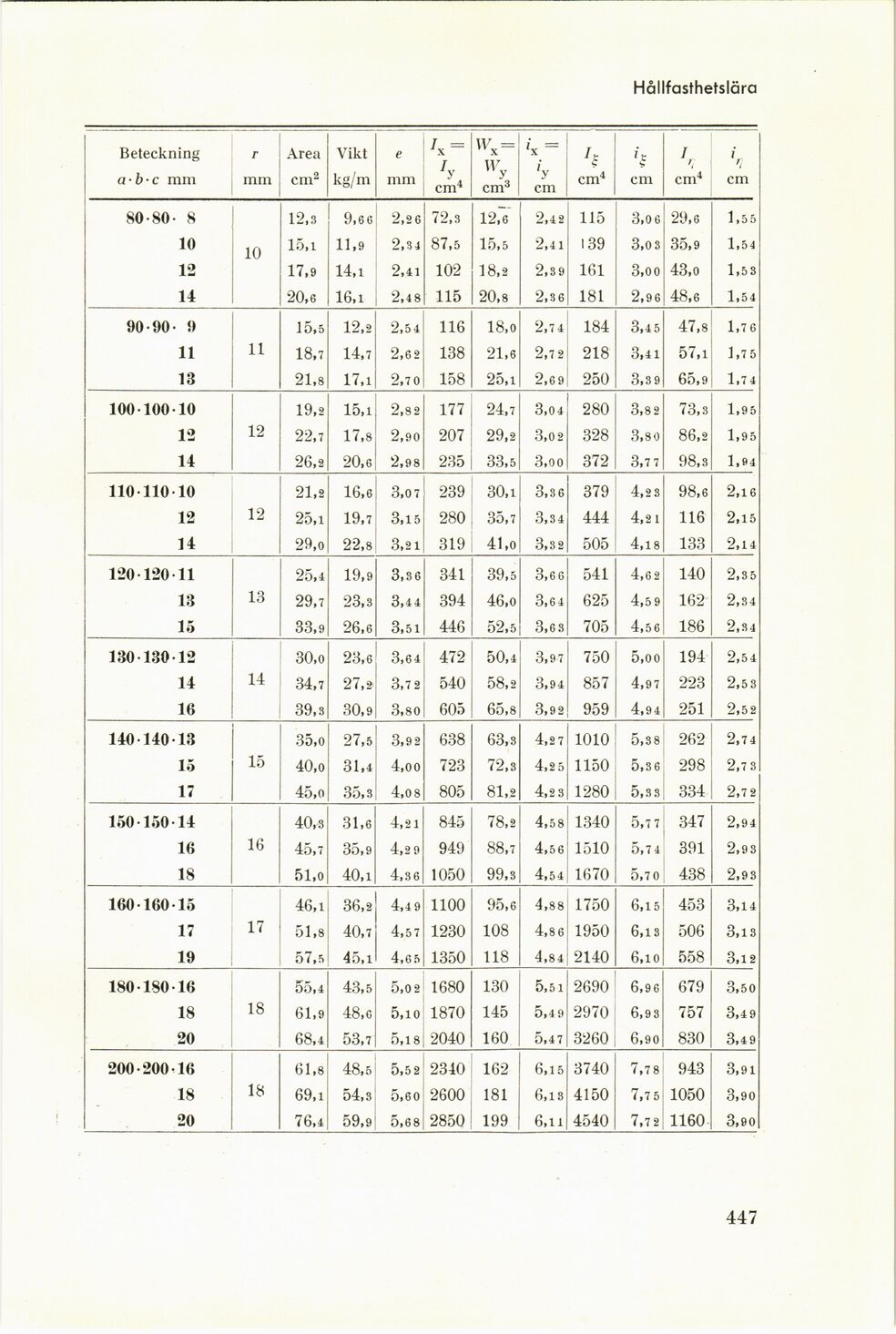

Hållfasthetslära
Beteckning a-b-c mm mm Area cm2 Vikt kg/m e mm U = ’y cm4 wy cm3 ’y cm t i cm4 G cm I ri cm4 b, cm
80-80- 8 12,3 9,66 2,2 6 72,3 12,~6 2,4 2 115 3,06 29,6 1,5 5
10 10 15,1 11,9 2,34 87,5 15,5 2,41 139 3,03 35,9 1,54
12 17,9 14,1 2,41 102 18,2 2,39 161 3,oo 43,o 1,53
14 20,6 16,1 2,48 115 20,8 2,36 181 2,96 48,6 1,54
90-90- 9 15,5 12,2 2,54 116 18,o 2,7 4 184 3,45 47,8 1,76
11 11 18,7 14,7 2,62 138 21,6 2,7 2 218 3,41 57,1 1,7 5
13 21,8 17,1 2,70 158 25,1 2,69 250 3,39 65,9 1,74
100-100-10 19,2 15,1 2,82 177 24,7 3,04 280 3,82 73,3 1,95
12 12 22,7 17,8 2,90 207 29,2 3,02 328 3,80 86,2 1,95
14 26,2 20,6 2,98 235 33,5 3,00 372 3,7 7 98,3 1,94
110-110-10 21,2 16,6 3,0 7 239 30,1 3,36 379 4,23 98,6 2,16
12 12 25,1 19,7 3,15 280 35,7 3,34 444 4,2 1 116 2,15
14 29,o 22,8 3,21 319 41,o 3,32 505 4,18 133 2,14
120 120 11 25,4 19,9 3,3 6 341 39,5 3,66 541 4,62 140 2,35
13 13 29,7 23,3 3,44 394 46,o 3,64 625 4,5 9 162 2,34
15 33,9 26,6 3,51 446 52,5 3,63 705 4,56 186 2,3 4
130-130-12 3O,o 23,6 3,64 472 50,4 3,97 750 5,00 194 2,54
14 14 34,7 27,2 3,7 2 540 58,2 3,94 857 4,97 223 2,53
16 39,3 30,9 3,80 605 65,8 3,92 959 4,94 251 2,52
140-140-13 35,o 27,5 3,92 638 63,3 4,2 7 1010 5,38 262 2,74
15 15 4O,o 31,4 4,00 723 72,3 4,25 1150 5,36 298 2,7 3
17 45,o 35,3 4,0 8 805 81,2 4,2 3 1280 5,3 3 334 2,7 2
150-150-14 40,3 31,6 4,21 845 78,2 4,58 1340 5,77 347 2,94
16 16 45,7 35,9 4,29 949 88,7 4,56 1510 5,74 391 2,93
18 51,o 40,i 4,36 1050 99,3 4,54 1670 5,70 438 2,93
160-160-15 46,1 36,2 4,4 9 1100 95,6 4,88 1750 6,15 453 3,14
17 17 51,8 40,7 4,57 1230 108 4,8 6 1950 6,13 506 3,13
19 57,5 45,i 4,6 5 1350 118 4,84 2140 6,10 558 3,12
180-180-16 55,4 43,5 5,0 2 1680 130 5,51 2690 6,96 679 3,50
18 18 61,9 48,6 5,10 1870 145 5,49 2970 6,93 757 3,49
20 68,4 53,7 5,18 2040 160 5,47 3260 6,90 830 3,4 9
200-200-16 61,8 48,5 5,52 2340 162 6,15 3740 7,78 943 3,91
18 18 69,1 54,3 5,60 2600 181 6,13 4150 7,7 5 1050 3,90
20 76,4 59,9 5,68 2850 199 6,11 4540 7,72 1160 3,90
447
