Hållfasthetslära

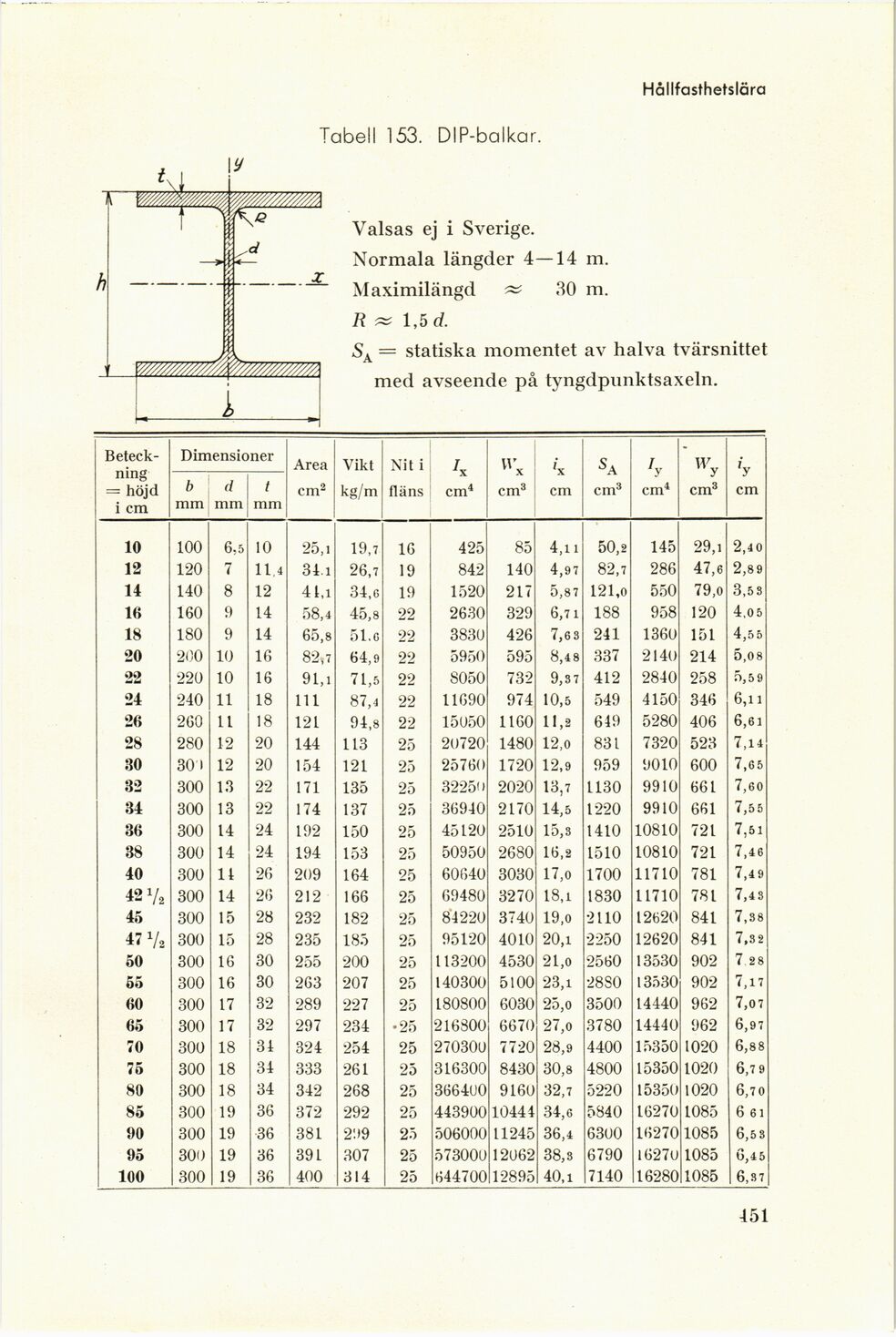

Tabell 153. DIP-balkar.
m r
Valsas ej i Sverige.
Normala längder 4—14 m.
Maximilängd » 30 m.
R 1,5 d.
SA = statiska momentet av halva tvärsnittet
med avseende på tyngdpnnktsaxeln.
[-Beteckning-]
{+Beteck- ning+} = höjd i cm Dimensioner Area cm2 Vikt kg/m Nit i fläns 4 cm4 »x cm3 (x cm SA cm3 7y cm4 IV y cm3 ’y cm
b mm d mm l mm
10 100 6,5 10 25,1 19,7 16 425 85 4,ii 50,2 145 29,i 2,40
12 120 7 11,4 34.1 26,7 19 842 140 4,97 82,7 286 47,6 2,89
14 140 8 12 41,1 34,6 19 1520 217 5,87 121,o 550 79,o 3,53
16 160 9 14 58,4 45,8 22 2630 329 6,71 188 958 120 4,05
18 180 9 14 65,8 51.6 22 3830 426 7,63 241 1360 151 4,55
20 200 10 16 82,7 64,9 22 5950 595 8,48 337 2140 214 5,08
22 220 10 16 91,i 71,5 22 8050 732 9,3 7 412 2840 258 5,59
24 240 11 18 111 87,4 22 11690 974 10,5 549 4150 346 6,11
26 260 11 18 121 94,8 22 15U50 1160 11,2 649 5280 406 6,61
28 280 12 20 144 113 25 20720 1480 12,0 831 7320 523 7,14
30 301 12 20 154 121 25 25760 1720 12,9 959 9010 600 7,65
32 300 13 22 171 135 25 32259 2020 13,7 1130 9910 661 7,60
34 300 13 22 174 137 25 36940 2170 14,5 1220 9910 661 7,55
36 300 14 24 192 150 25 45120 2510 15,3 1410 10810 721 7,51
38 300 14 24 194 153 25 50950 2680 16,2 1510 10810 721 7,46
40 300 14 26 209 164 25 60640 3030 17,0 1700 11710 781 7,49
42% 300 14 26 212 166 25 69480 3270 18,1 1830 11710 781 7,43
45 300 15 28 232 182 25 84220 3740 19,o 2110 12620 841 7,38
47 72 300 15 28 235 185 25 95120 4010 20,i 2250 12620 841 7,32
50 300 16 30 255 200 25 113200 4530 21,o 2560 13530 902 7 28
55 300 16 30 263 207 25 140300 5100 23,1 2880 13530 902 7,17
60 300 17 32 289 227 25 180800 6030 25,o 3500 14440 962 7,07
65 300 17 32 297 234 •25 216800 6670 27,o 3780 14440 962 6,97
70 300 18 31 324 254 25 270300 7720 28,9 4400 15350 1020 6,88
75 300 18 34 333 261 25 316300 8430 30,8 4800 15350 1020 6,7 9
80 300 18 34 342 268 25 3664U0 9160 32,7 5220 15350 1020 6,70
85 300 19 36 372 292 25 443900 10444 34,6 5840 16270 1085 6 61
90 300 19 36 381 299 25 506000 11245 36,4 6300 16270 1085 6,53
95 300 19 36 391 307 25 573000 12062 38,3 6790 16270 1085 6,45
100 300 19 36 400 314 25 644700 12895 40,1 7140 16280 1085 6,37
