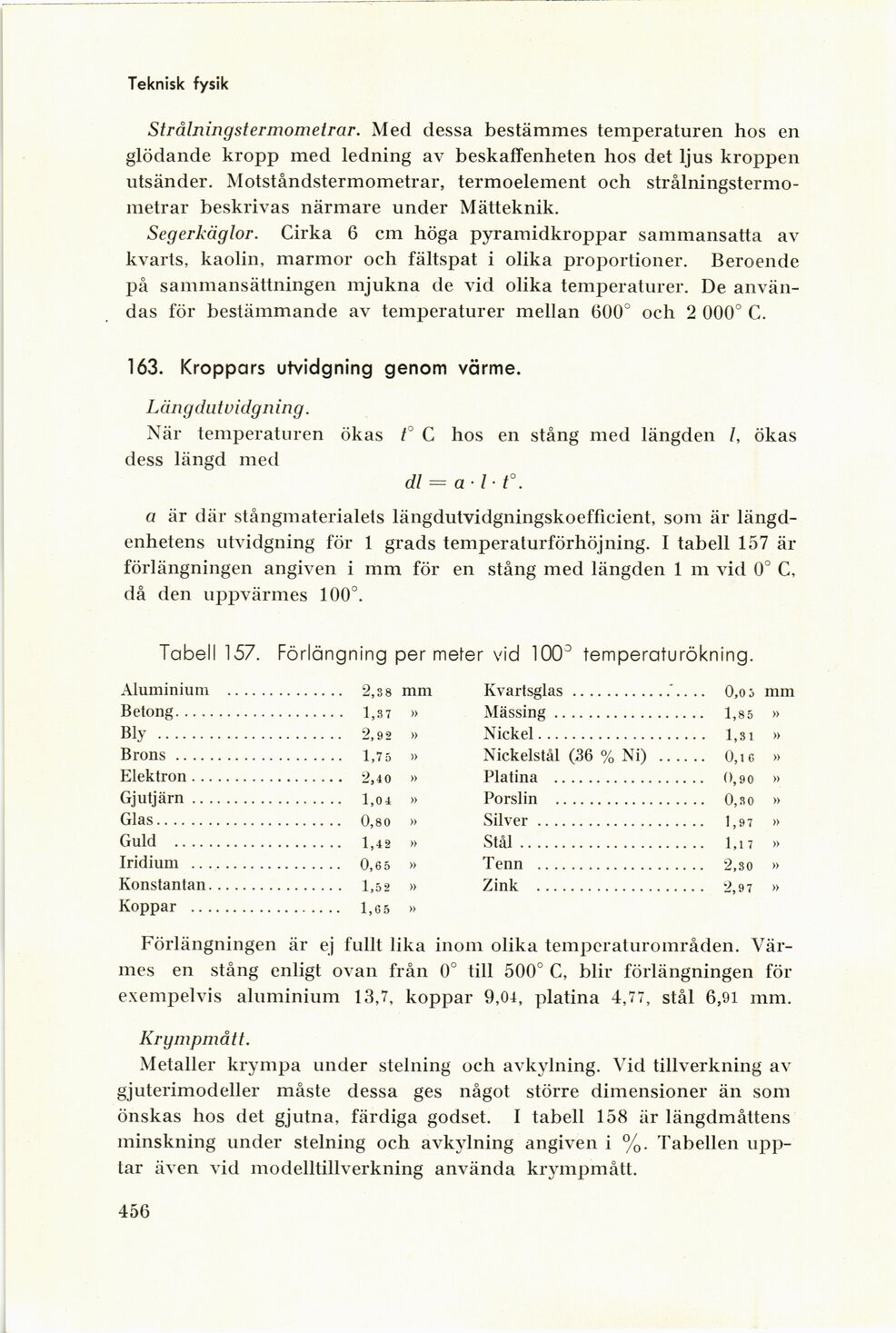

Teknisk fysik
Strålningstermometrar. Med dessa bestämmes temperaturen hos en
glödande kropp med ledning av beskaffenheten hos det ljus kroppen
utsänder. Motståndstermometrar, termoelement och
strålningstermometrar beskrivas närmare under Mätteknik.
Segerkäglor. Cirka 6 cm höga pyramidkroppar sammansatta av
kvarts, kaolin, marmor och fältspat i olika proportioner. Beroende
på sammansättningen mjukna de vid olika temperaturer. De
användas för bestämmande av temperaturer mellan 600° och 2 000° C.
163. Kroppars utvidgning genom värme.
Längdutvidgning.
När temperaturen ökas f C hos en stång med längden l, ökas
dess längd med
dl = alt°.
a är där stångmaterialets längdutvidgningskoefficient, som är
längdenhetens utvidgning för 1 grads temperaturförhöjning. I tabell 157 är
förlängningen angiven i mm för en stång med längden 1 m vid 0° C,
då den uppvärmes 100°.
Tabell 157. Förlängning per meter vid 1003 temperaturökning.
Aluminium ................ 2,3 8 mm
Betong.................... 1,3 7 »
Bly ...................... 2,9 2 »
Brons .................... 1,7 5 »
Elektron................. 2,4 o »
Gjutjärn................... 1,04 »
Glas...................... 0,8 0 »
Guld ..................... 1,4 2 »
Iridium .................. 0,6 5 »
Konstantan................ 1,5 2 »
Koppar ................... 1,6 5 »
Kvartsglas...........’.. .. O,o 5 mm
Mässing................. 1,8 5 »
Nickel................... l,3i »
Nickelstål (36 % Ni) .... 0,16 »
Platina ................ 0,9 o »
Porslin ................. 0,3 o »
Silver................... 1,97 »
Stål..................... 1,17 »
Tenn .................... 2,30 »
Zink .................... 2,9 7 »
Förlängningen är ej fullt lika inom olika temperaturområden.
Värmes en stång enligt ovan från 0° till 500° C, blir förlängningen för
exempelvis aluminium 13,7, koppar 9,01, platina 4,77, stål 6,91 mm.
Krympmått.
Metaller krympa under stelning och avkylning. Vid tillverkning av
gjuterimodeller måste dessa ges något större dimensioner än som
önskas hos det gjutna, färdiga godset. I tabell 158 är längdmåttens
minskning under stelning och avkylning angiven i %. Tabellen
upptar även vid modelltillverkning använda krympmått.
456
