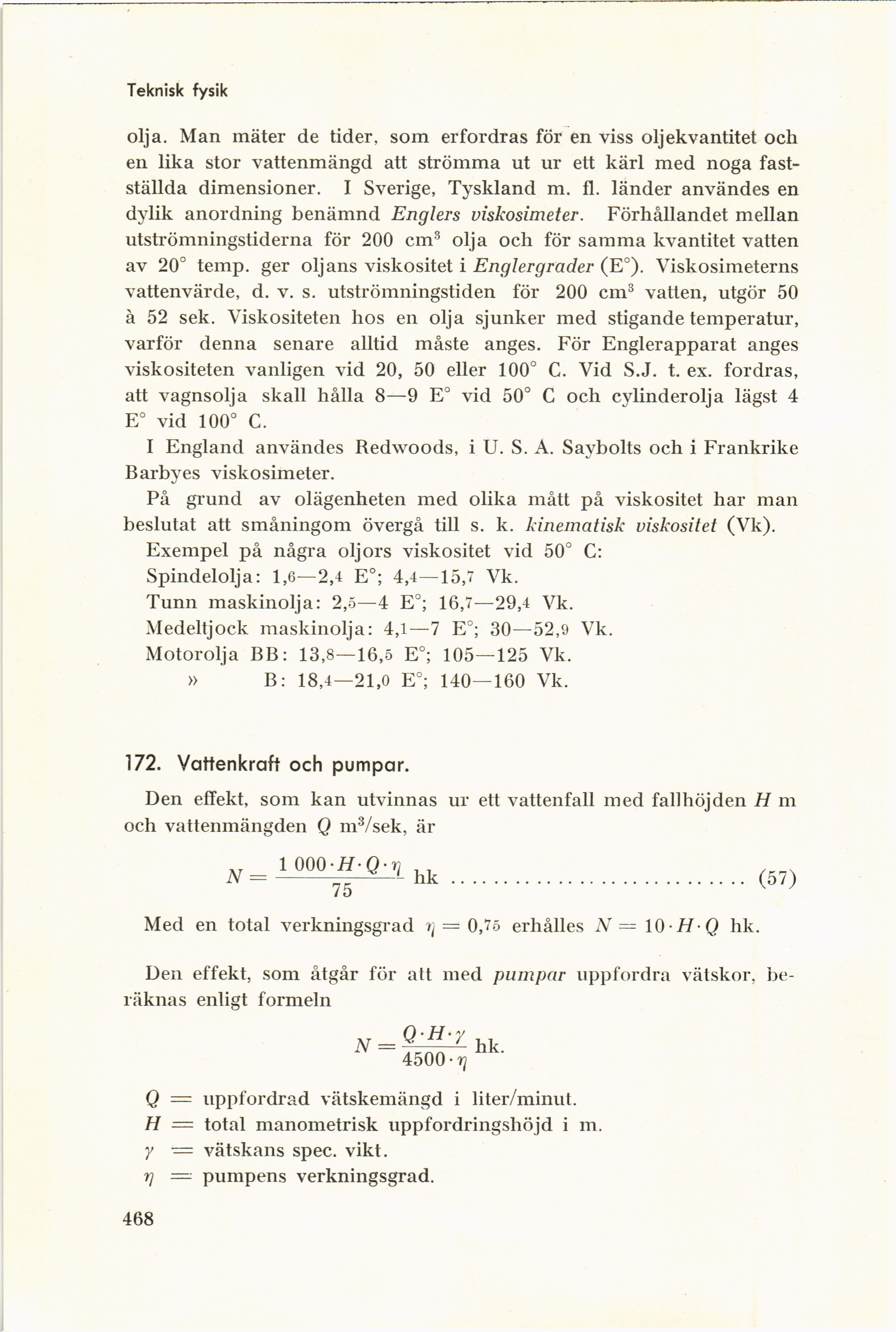

Teknisk fysik
olja. Man mäter de tider, som erfordras för en viss oljekvantitet och
en lika stor vattenmängd att strömma ut ur ett kärl med noga
fastställda dimensioner. I Sverige, Tyskland m. fl. länder användes en
dylik anordning benämnd Englers viskosimeter. Förhållandet mellan
utströmningstiderna för 200 cm3 olja och för samma kvantitet vatten
av 20° temp. ger oljans viskositet i Englergrader (E°). Viskosimeterns
vattenvärde, d. v. s. utströmningstiden för 200 cm3 vatten, utgör 50
å 52 sek. Viskositeten hos en olja sjunker med stigande temperatur,
varför denna senare alltid måste anges. För Englerapparat anges
viskositeten vanligen vid 20, 50 eller 100° C. Vid S.J. t. ex. fordras,
att vagnsolja skall hålla 8—9 E° vid 50° C och cylinderolja lägst 4
E° vid 100° C.
I England användes Redwoods, i U. S. A. Saybolts och i Frankrike
Barbyes viskosimeter.
På grund av olägenheten med olika mått på viskositet har man
beslutat att småningom övergå till s. k. kinematisk viskositet (Vk).
Exempel på några oljors viskositet vid 50° C:
Spindelolja: 1,6—2,4 E°; 4,4—15,7 Vk.
Tunn maskinolja: 2,5—4 E°; 16,7—29,4 Vk.
Medeltjock maskinolja: 4,1—7 E°; 30—52,9 Vk.
Motorolja BB: 13,8—16,5 E°; 105—125 Vk.
» B: 18,4—21,0 E°; 140—160 Vk.
172. Vattenkraft och pumpar.
Den effekt, som kan utvinnas ur ett vattenfall med fallhöjden H m
och vattenmängden Q m3/sek, är
N= 1 000^5 hk ............................
Med en total verkningsgrad — 0,75 erhålles N = 10 H Q hk.
Den effekt, som åtgår för att med pumpar uppfordra vätskor,
beräknas enligt formeln
Q = uppfordrad vätskemängd i liter/minut.
H = total manometrisk uppfordringshöjd i m.
y — vätskans spec. vikt.
p — pumpens verkningsgrad.
468
