Mätteknik

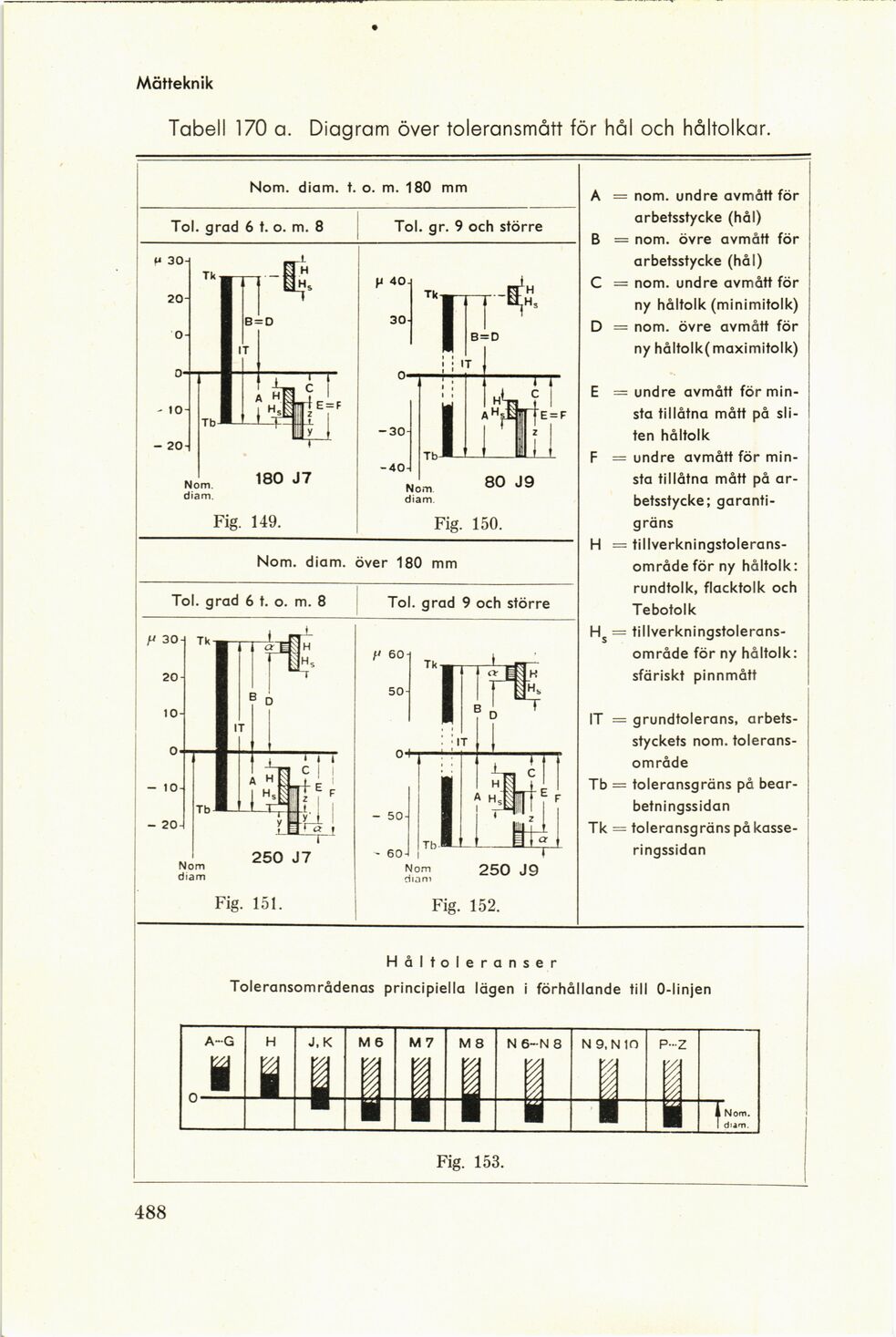

Tabell 170 a. Diagram över toleransmått för hål och håltolkar.
Nom. diam. t. o. m. 180 mm
Tol. grad 6 t. o. m. 8
Tol. gr. 9 och större
Fig. 150.
Nom. diam, över 180 mm
A = nom. undre avmått för
arbetsstycke (hål)
B = nom. övre avmått för
arbetsstycke (hål)
C = nom. undre avmått för
ny håltolk (minimitolk)
D = nom. övre avmått för
ny håItolk(maximitolk)
E = undre avmått för
minsta tillåtna mått på
sliten håltolk
F = undre avmåtf för
minsta tillåtna mått på
arbetsstycke; garantigräns
H =
tillverkningstolerans-områdeförny håltolk:
rundtolk, flacktolk och
Tebotolk
H =
tillverkningstolerans-område för ny håltolk:
sfäriskt pinnmått
IT — grundtolerans,
arbets-styckets nom.
tolerans-område
Tb — toleransgräns på
bear-betningssidan
Tk = toleransgräns på
kasse-ringssidan
Håltoleranser
Toleransområdenas principiella lägen i förhållande till 0-linjen
488
Fig. 149.
Fig. 151.
Fig. 152.
Fig. 153.
