Mätteknik

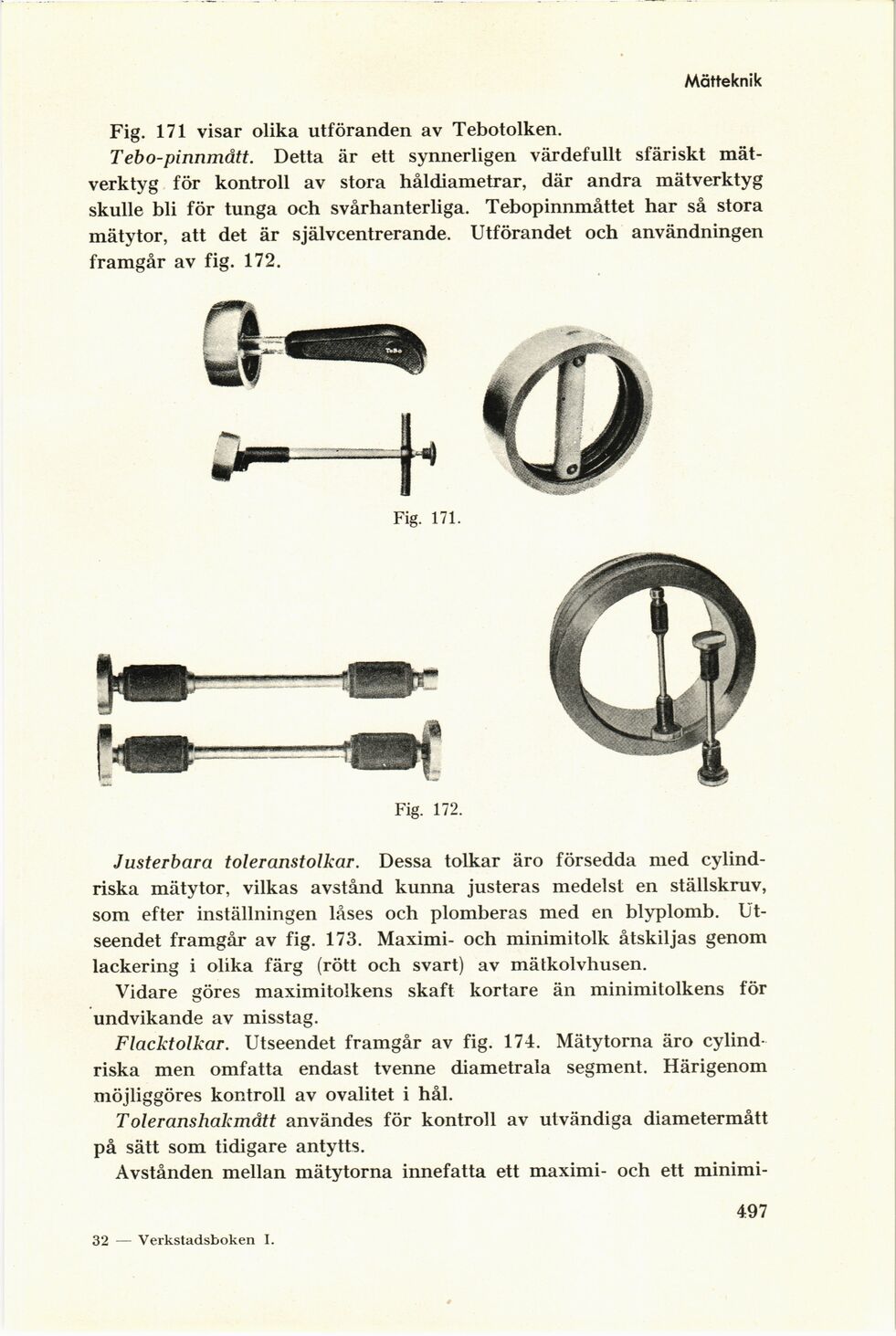

Fig. 171 visar olika utföranden av Tebotolken.
Tebo-pinnmått. Detta är ett synnerligen värdefullt sfäriskt
mätverktyg för kontroll av stora håldiametrar, där andra mätverktyg
skulle bli för tunga och svårhanterliga. Tebopinnmåttet har så stora
mätytor, att det är självcentrerande. Utförandet och användningen
framgår av fig. 172.
Fig. 172.
Justerbara toleranstolkar. Dessa tolkar äro försedda med
cylindriska mätytor, vilkas avstånd kunna justeras medelst en ställskruv,
som efter inställningen låses och plomberas med en blyplomb.
Utseendet framgår av fig. 173. Maximi- och minimitolk åtskiljas genom
lackering i olika färg (rött och svart) av mätkolvhusen.
Vidare göres maximitolkens skaft kortare än minimitolkens för
undvikande av misstag.
Flacktolkar. Utseendet framgår av fig. 174. Mätytorna äro
cylindriska men omfatta endast tvenne diametrala segment. Härigenom
möjliggöres kontroll av ovalitet i hål.
Toleranshakmått användes för kontroll av utvändiga diametermått
på sätt som tidigare antytts.
Avstånden mellan mätytorna innefatta ett maximi- och ett minimi-
