Mätteknik
För att hakmåtten icke skola uppvärmas vid användandet, äro de
försedda med isoleringsbrickor av bakelit.
Av typ A tillverkar A.-B. C. E. Johansson storlekar från 0 till 20 med
mätområden 0—305 mm. Typ B tillverkas i storlekar från 3 till 21
för mätområden 12—305 mm.
Typ C utföres med en fast mätklack och två ställbara mätkolvar.
Mätningen bör utföras så, att den fasta mätklacken upptager största
arbetstrycket. C-hakmåttet tillverkas i storlekar från 1 till 24 för
mätområden 0—152,5 mm.
Fig. 175 D visar ett hakmått speciellt avsett för kontroll av
godstjocklekar i rör. Mätområdet är 0—8 mm.
Alla typerna tillverkas med varierande skänkellängder, varigenom
deras användbarhet t. ex. för mätning vid svåråtkomliga ställen ökas.
Kontrollbrickor äro avsedda dels för inställning av hakmått, dels
för att snabbt kunna utföra löpande kontroll i verktygsförrådet vid
ut- och inlämning av dylika verktyg. Inställningen sker dock ofta
med hjälp av passbitar. För en effektiv kontroll erfordras
kontrollbrickor för följande mått:
På bearbetningssidan 1 bricka för slitet mått och helst 1 bricka för
nytt mått och på kasseringssidan 1 bricka för minimimåttet.
Fig. 176 visar olika utföranden av kontrollbrickor. Typerna B och
C gingo tidigare under beteckningen »referenstolkar». B innehåller
nytt och slitet mått, G minimimått (se ovan).
499

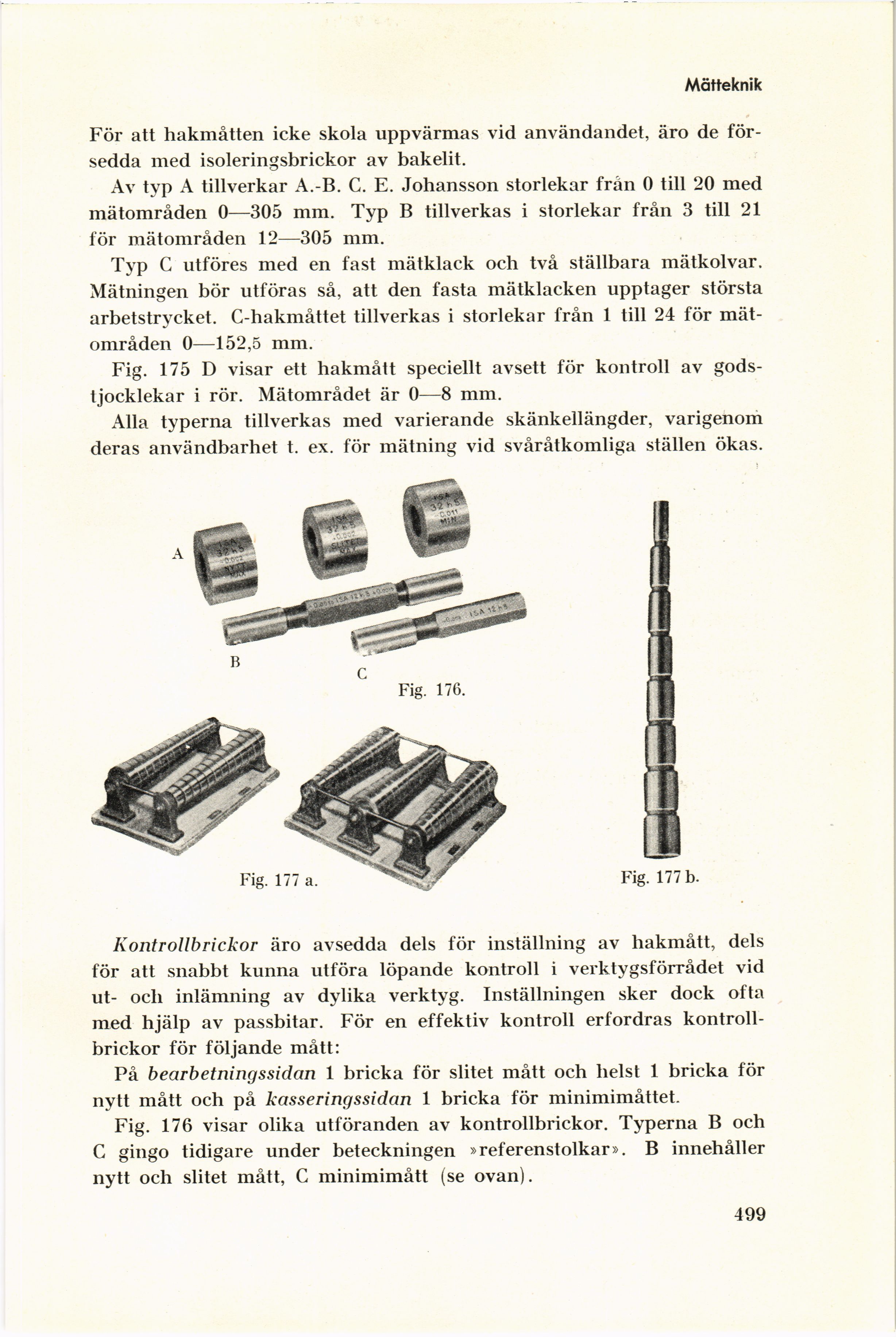

Fig. 176.
Fig. 177 a.
Fig. 177 b.
