Mätteknik
Piezoelektriska metoden.
Detta förfarande grundar sig på egenskapen hos vissa kristaller,
framförallt kvarts, att vid tryckpåkänning i vissa bestämda, av
kristallstrukturen beroende riktningar bli elektriskt laddade. Dessa
laddningar kunna mätas med elektrostatiska instrument, t. ex. speciella
rörvoltmeterkopplingar. U tgångssidan i en sådan koppling kan sedan
anslutas till en oscillograf, om det är fråga om snabba förlopp.

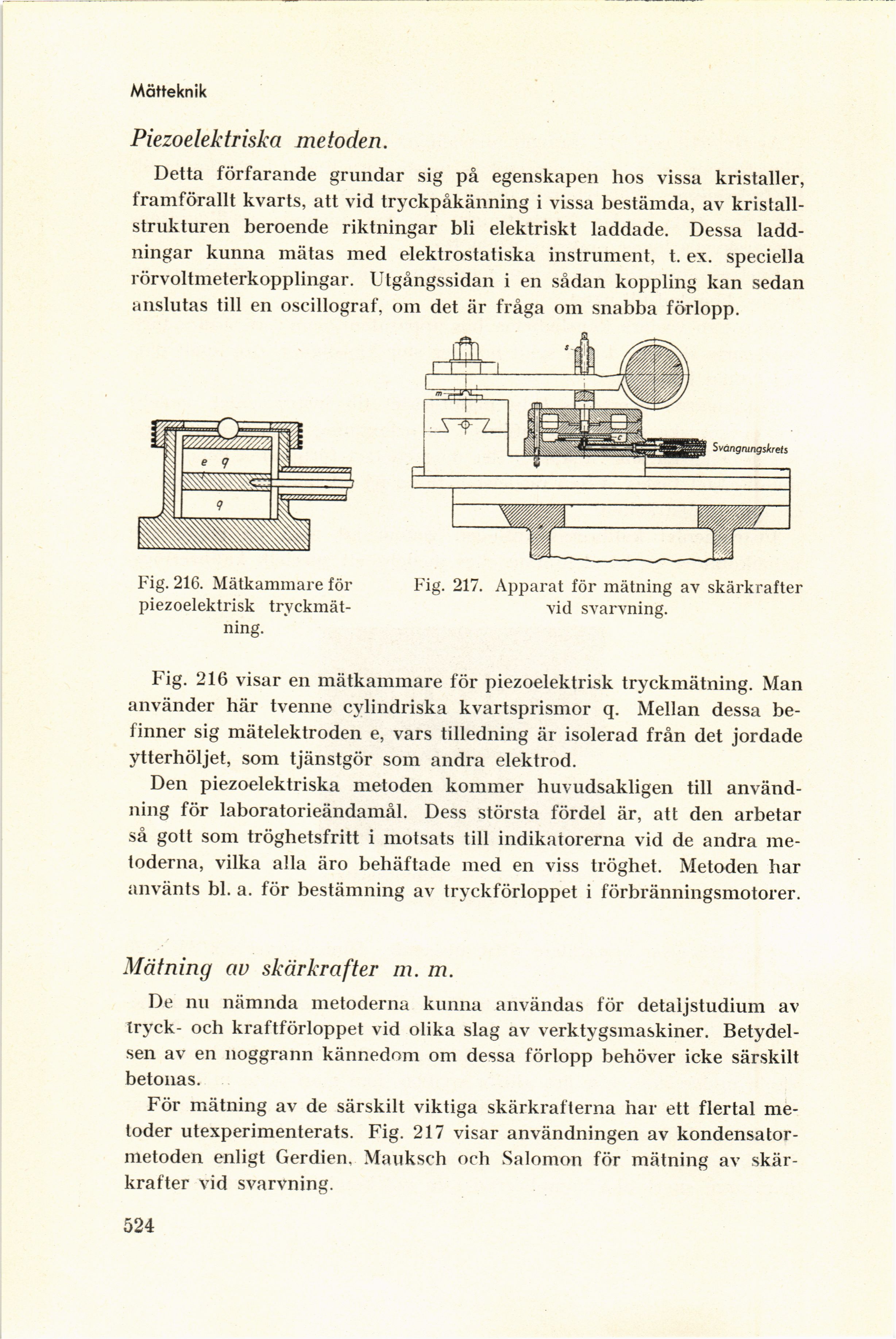

Fig. 216. Mätkammare för
piezoelektrisk
tryckmätning.
Fig. 217. Apparat för mätning av skärkrafter
vid svarvning.
Fig. 216 visar en mätkammare för piezoelektrisk tryckmätning. Man
använder här tvenne cylindriska kvartsprismor q. Mellan dessa
befinner sig mätelektroden e, vars tilledning är isolerad från det jordade
ytterhöljet, som tjänstgör som andra elektrod.
Den piezoelektriska metoden kommer huvudsakligen till
användning för laboratorieändamål. Dess största fördel är, att den arbetar
så gott som tröghetsfritt i motsats till indikatorerna vid de andra
metoderna, vilka alla äro behäftade med en viss tröghet. Metoden har
använts bl. a. för bestämning av tryckförloppet i förbränningsmotorer.
Mätning av skär kr af ter m. m.
De nu nämnda metoderna kunna användas för detaljstudium av
tryck- och kraftförloppet vid olika slag av verktygsmaskiner.
Betydelsen av en noggrann kännedom om dessa förlopp behöver icke särskilt
betonas.
För mätning av de särskilt viktiga skärkrafterna har ett flertal
metoder utexperimenterats. Fig. 217 visar användningen av
kondensator-metoden enligt Gerdien, Mauksch och Salomon för mätning av
skär-krafter vid svarvning.
524
