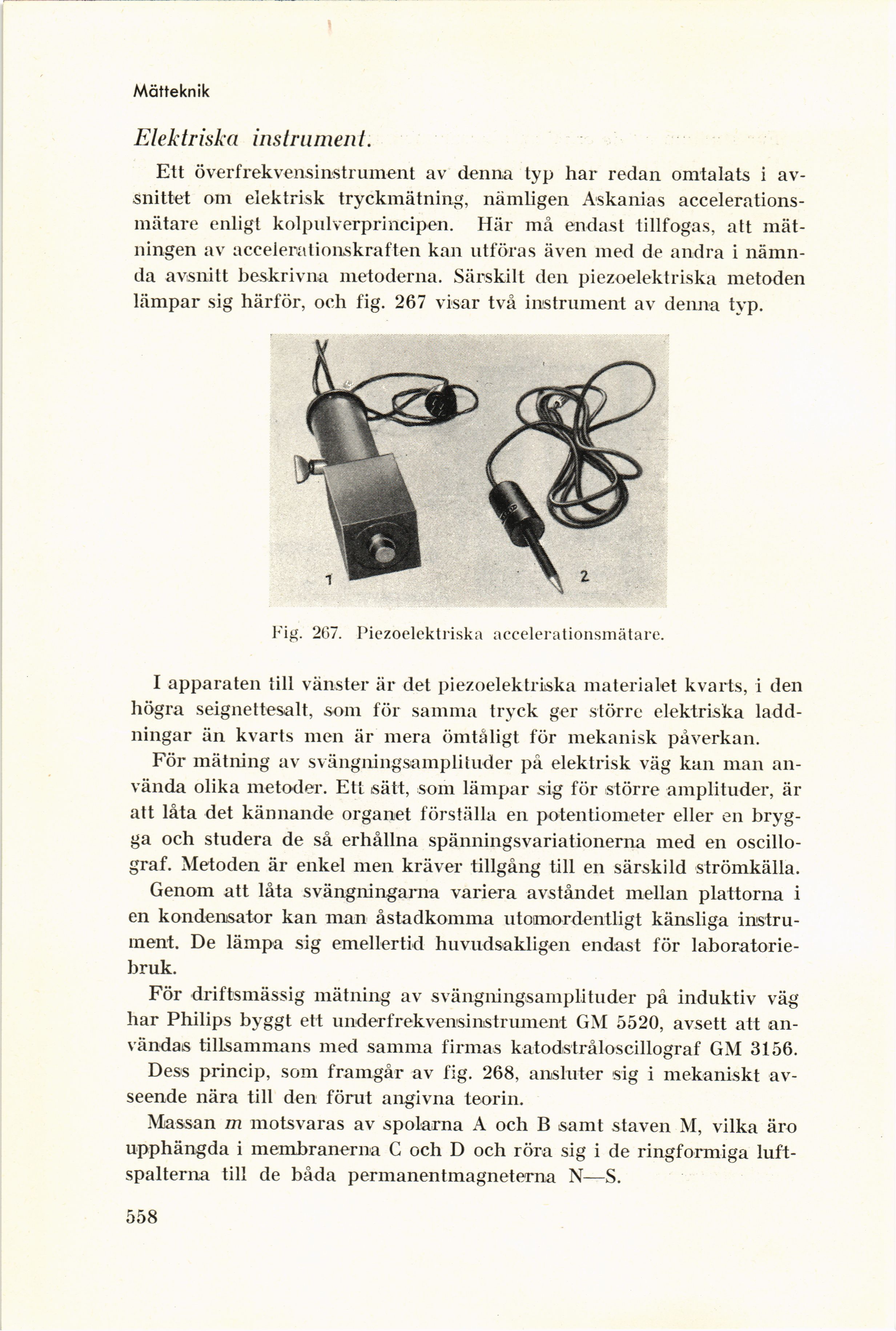

Full resolution (JPEG) - On this page / på denna sida - Mätteknik - av Ivar Weibull - 189. Registrering av vibrationer hos maskiner samt kontroll av maskindelars utbalansering
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Mätteknik
Elektriska instrument.
Ett överfrekvensinstrument av denna typ har redan omtalats i
avsnittet om elektrisk tryckmätning, nämligen Askanias
accelerations-mätare enligt kolpulverprincipen. Här må endast tillfogas, att
mätningen av accelerationskraften kan utföras även med de andra i
nämnda avsnitt beskrivna metoderna. Särskilt den piezoelektriska metoden
lämpar sig härför, och fig. 267 visar två instrument av denna typ.
Fig. 267. Piezoelektriska accelerationsmätare.
I apparaten till vänster är det piezoelektriska materialet kvarts, i den
högra seignettesalt, som för samma tryck ger större elektriska
laddningar än kvarts men är mera ömtåligt för mekanisk påverkan.
För mätning av svängningsamplituder på elektrisk väg kan man
använda olika metoder. Ett sätt, som lämpar sig för större amplituder, är
att låta det kännande organet förställa en potentiometer eller en
brygga och studera de så erhållna spänningsvariationerna med en
oscillo-graf. Metoden är enkel men kräver tillgång till en särskild strömkälla.
Genom att låta svängningarna variera avståndet mellan plattorna i
en kondensator kan man åstadkomma utomordentligt känsliga
instrument. De lämpa sig emellertid huvudsakligen endast för
laboratorie-bruk.
För driftsmässig mätning av svängningsamplituder på induktiv väg
har Philips byggt ett underfrekvensinstrument GM 5520, avsett att
användas tillsammans med samma firmas katodstråloscillograf GM 3156.
Dess princip, som framgår av fig. 268, ansluter sig i mekaniskt
avseende nära till den förut angivna teorin.
Massan m motsvaras av spolarna A och B samt staven M, vilka äro
upphängda i membranerna C och D och röra sig i de ringformiga
luftspalterna till de båda permanentmagneterna N—S.
558
