Mätteknik
utslaget, vilket emellertid blir nödvändigt vid ännu lägre frekvenser.
Tillverkaren uppger den lägsta frekvens, vid vilken instrumentet ännu
kan användas, till 5 Hz.

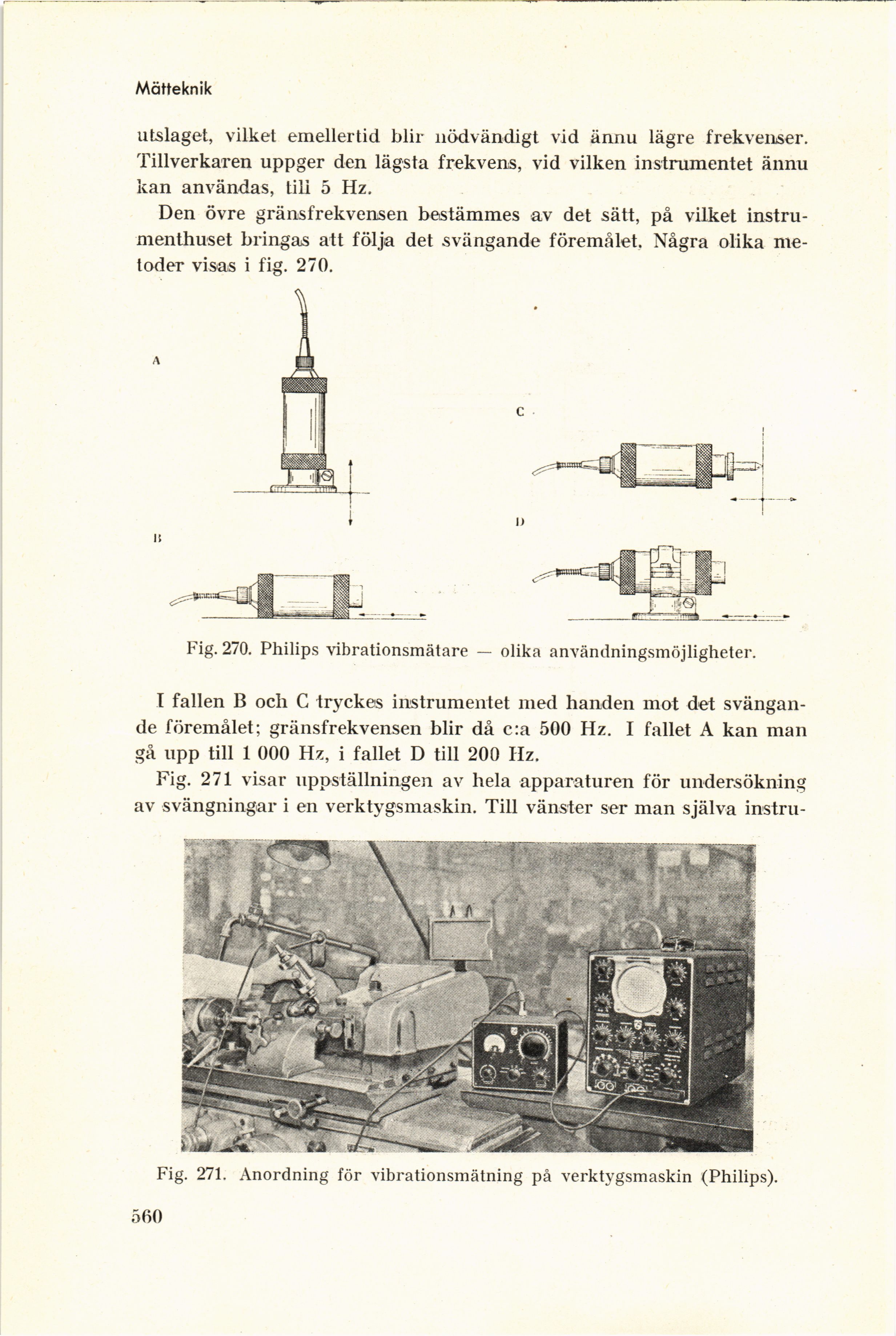

Den övre gränsfrekvensen bestämmes av det sätt, på vilket
instrumenthuset bringas att följa det svängande föremålet. Några olika
metoder visas i fig. 270.
B
Fig. 270. Philips vibrationsmätare — olika användningsmöjligheter.
I fallen B och C tryckes instrumentet med handen mot det
svängande föremålet; gränsfrekvensen blir då c:a 500 Hz. I fallet A kan man
gå upp till 1 000 Hz, i fallet D till 200 Hz.
Fig. 271 visar uppställningen av hela apparaturen för undersökning
av svängningar i en verktygsmaskin. Till vänster ser man själva instru-
Fig. 271. Anordning för vibrationsmätning på verktygsmaskin (Philips).
560
