Mätteknik
Användningsexempel: kontroll av utbalansering.
Ett av de viktigaste användningsområdena för de ovan beskrivna
instrumenten är kontroll av roterande maskindelars dynamiska
utbalansering. Tack vare de elektriska metodernas stora känslighet kan
denna kontroll då företagas under förhållanden, som motsvara de vid
verklig drift förekommande. Det är nämligen icke säkert, att en vid
lågt varvtal företagen utbalansering stämmer vid det högre
driftsvarvtalet. Vid detta kunna utböjningar av axeln förekomma, vilka i
sin tur förorsaka en obalans.

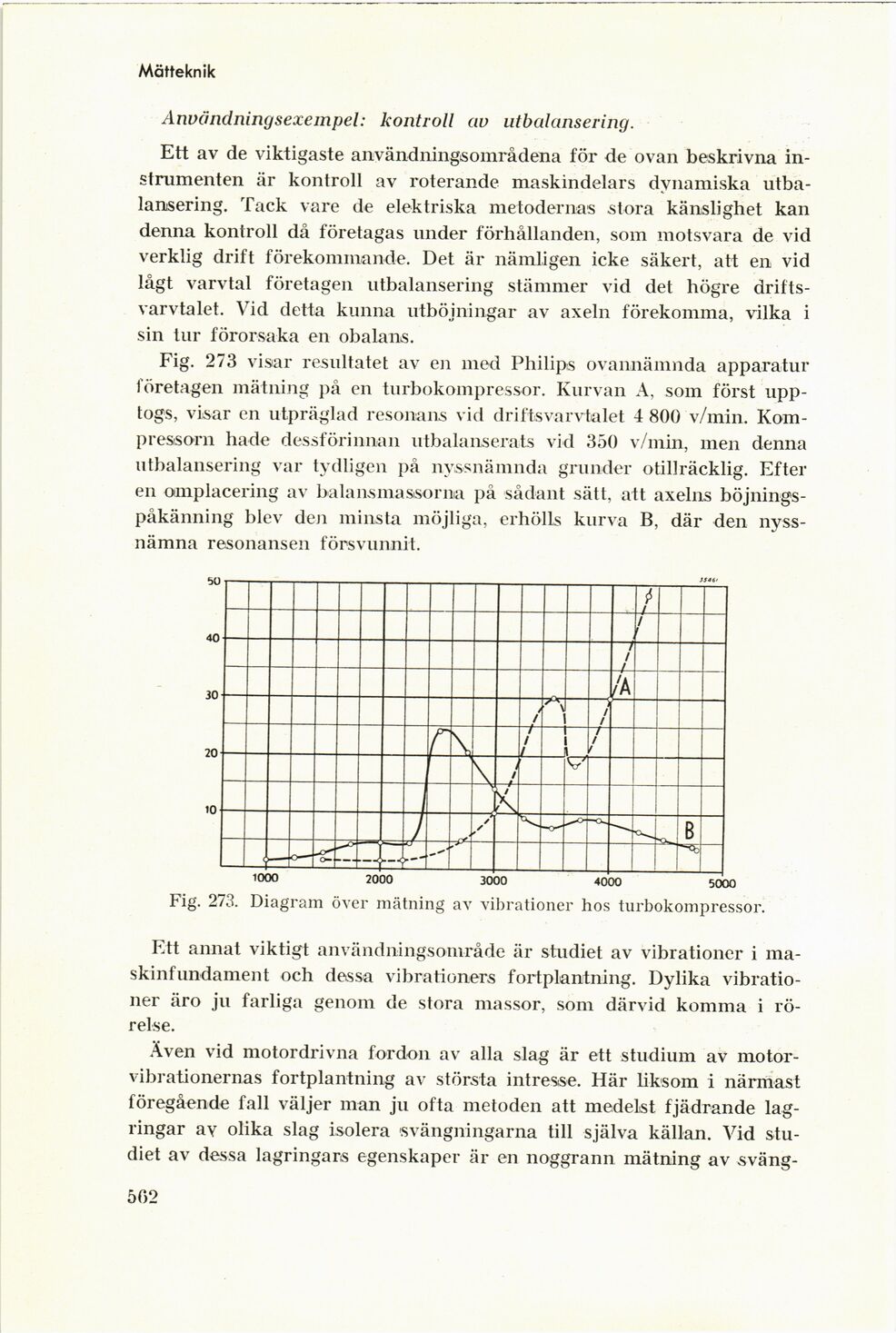

Fig. 273 visar resultatet av en med Philips ovannämnda apparatur
företagen mätning på en turbokompressor. Kurvan A, som först
upptogs, visar en utpräglad resonans vid driftsvarvtalet 4 800 v/min.
Kompressorn hade dessförinnan utbalanserats vid 350 v/min, men denna
utbalansering var tydligen på nyssnämnda grunder otillräcklig. Efter
en omplacering av balansmassorna på sådant sätt, att axelns
böjnings-påkänning blev den minsta möjliga, erhölls kurva B, där den
nyss-nämna resonansen försvunnit.
Fig. 273. Diagram över mätning av vibrationer hos turbokompressor.
Ett annat viktigt användningsområde är studiet av vibrationer i
ma-skinfundament och dessa vibrationers fortplantning. Dylika
vibrationer äro ju farliga genom de stora massor, som därvid komma i
rörelse.
Aven vid motordrivna fordon av alla slag är ett studium av
motorvibrationernas fortplantning av största intresse. Här liksom i närmast
föregående fall väljer man ju ofta metoden att medelst fjädrande
lagringar av olika slag isolera svängningarna till själva källan. Vid
studiet av dessa lagringars egenskaper är en noggrann mätning av
sväng
562
