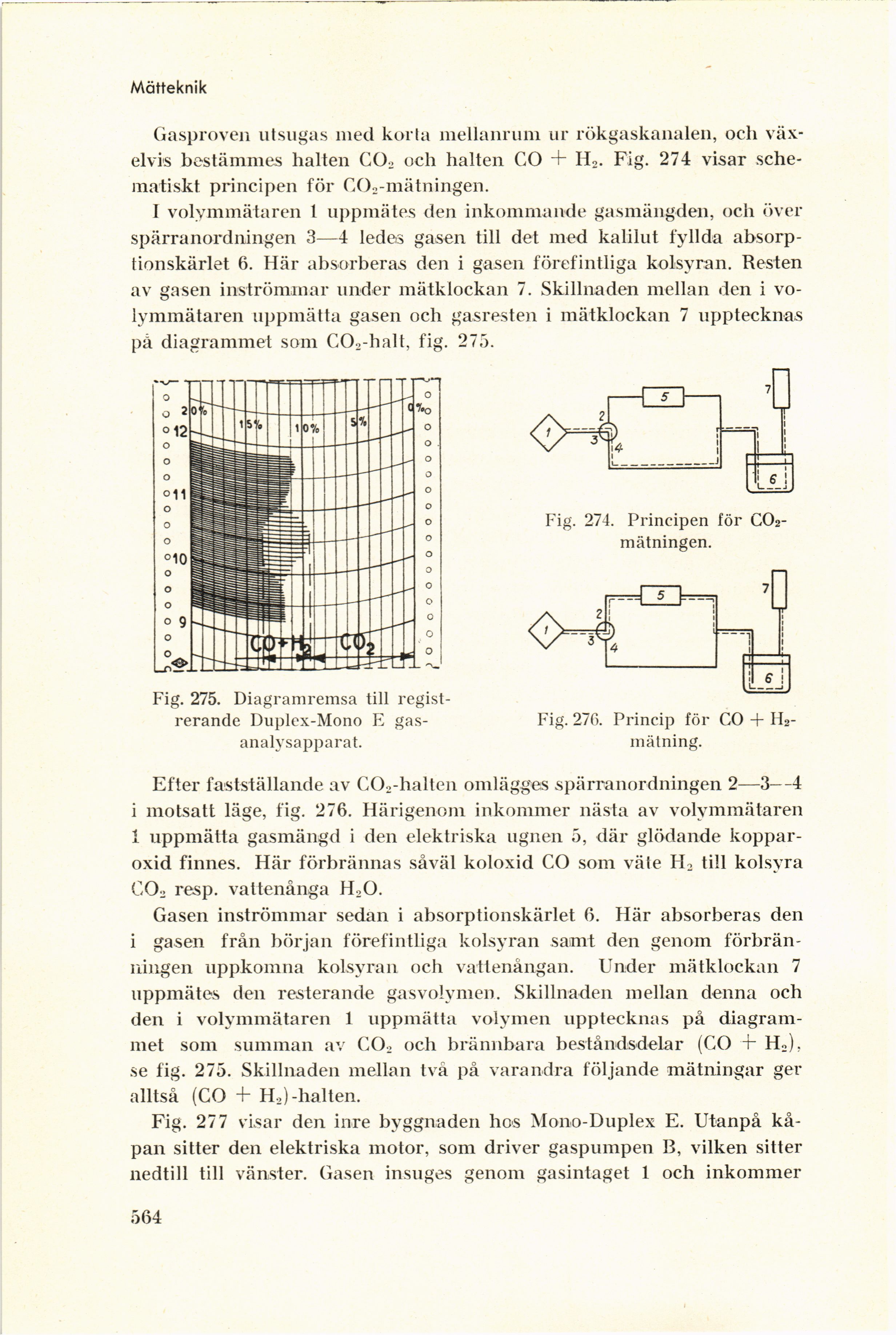

Mätteknik
Gasproven utsugas med korta mellanrum ur rökgaskanalen, och
växelvis bestämmes halten C02 och halten CO + H2. Fig. 274 visar
schematiskt principen för CO2-mätningen.
I volymmätaren 1 uppmätes den inkommande gasmängden, och över
spärranordningen 3—4 ledes gasen till det med kalilut fyllda
absorp-tionskärlet 6. Här absorberas den i gasen förefintliga kolsyran. Resten
av gasen inströmmar under mätklockan 7. Skillnaden mellan den i
vo-lymmätaren uppmätta gasen och gasresten i mätklockan 7 upptecknas
Fig. 275. Diagramremsa till
registrerande Duplex-Mono E
gas-analysapparat.
Fig. 274. Principen för
CO2-mätningen.
Fig. 276. Princip för CO +
H2-mätning.
Efter fastställande av CO2-halten omlägges spärranordningen 2—3—-4
i motsatt läge, fig. 276. Härigenom inkommer nästa av volymmätaren
1 uppmätta gasmängd i den elektriska ugnen 5, där glödande
kopparoxid finnes. Här förbrännas såväl koloxid CO som väie H2 till kolsyra
CO2 resp, vattenånga H2O.
Gasen inströmmar sedan i absorptionskärlet 6. Här absorberas den
i gasen från början förefintliga kolsyran samt den genom
förbränningen uppkomna kolsyran och vattenångan. Under mätklockan 7
uppmätes den resterande gasvolymen. Skillnaden mellan denna och
den i volymmätaren 1 uppmätta volymen upptecknas på
diagrammet som summan av CO2 och brännbara beståndsdelar (CO + H2),
se fig. 275. Skillnaden mellan två på varandra följande mätningar ger
alltså (CO + H2)-halten.
Fig. 277 visar den inre byggnaden hos Mono-Duplex E. Utanpå
kåpan sitter den elektriska motor, som driver gaspumpen B, vilken sitter
nedtill till vänster. Gasen insuges genom gasintaget 1 och inkommer
564
