Mätteknik
de två andra finnes torr luft. Genom arrangemanget med dubbla
kamrar och med platinatrådarna i varje par som motsatta sidor i bryggan
ökas apparatens känslighet. Trådarna upphettas av bryggströmmen.
Enligt vad ovan sagts, är rökgasens värmeledningsförmåga och därmed
också platinatrådarnas temperatur och motstånd beroende av
CO2-hal-ten i gasen. Strömmen i bryggdiagonalen, vilken kan avläsas på ett
vridspoleinstrument eller registreras i ett registrerande instrument av
förut beskriven typ, blir således ett mått på CO2-halten. Detta förutsatt
alt ingen eller blott ytterst ringa mängd vätgas är närvarande. Då
vät-gasen emellertid nästan aldrig kan försummas, måste dess mängd
bestämmas, vilket sker i samband med bestämning av CO, den andra
oförbrända beståndsdelen. Fig. 278 visar ävenledes, hur detta tillgår.
I en ugn förbrännes CO + H2 med tillhjälp av en glödande plalinatråd
som katalysator. Förbränningen sker vid trådens yta, och genom
värmeutvecklingen vid densamma höjes trådens temperatur kraftigt med
ty åtföljande ändring av motståndet. Platinatråden är inkopplad som
en gren i en brygga, och dess motstånd balanseras av en annan
upphettad platinatråd, som befinner sig i en kammare med torr luft. De
båda övriga grenarna i bryggan ligga i motsats till CO2-givaren
utanför mätkamrarna. Tack vare de väsentligt högre temperaturer, som
uppstå vid förbränningsförloppet, blir känsligheten ändock tillräcklig.
a — rökgasfilter
b = kondensatbehällare
c = kylare
d = kontrollfilter
e = CO»-givare
f = strypanordning
g = CO + H2 - giva re
h = suganordning med manometer
i = CO2-visare
k = CO + H«-visare
I = svmmeringsapparat för CO»
m = summeringsapparatförCO+H»
n = skrivare för CO2 qdi CO+H»

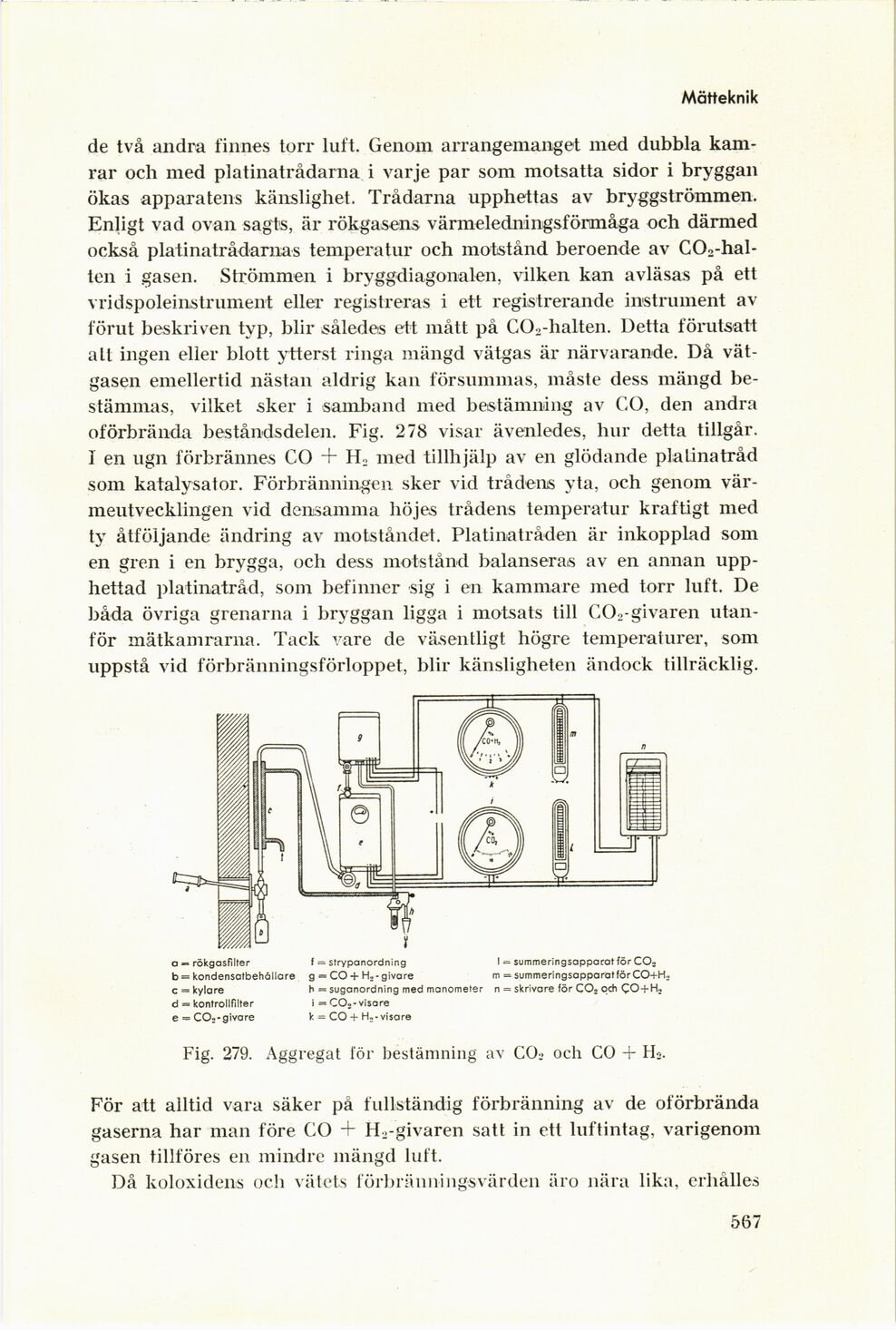

Fig. 279. Aggregat för bestämning av CO2 och CO + H2.
För att alltid vara säker på fullständig förbränning av de oförbrända
gaserna har man före CO + H2-givaren satt in ett luftintag, varigenom
gasen tillföres en mindre mängd luft.
Då koloxidens och vätets förbränningsvärden äro nära lika, erhålles
567
