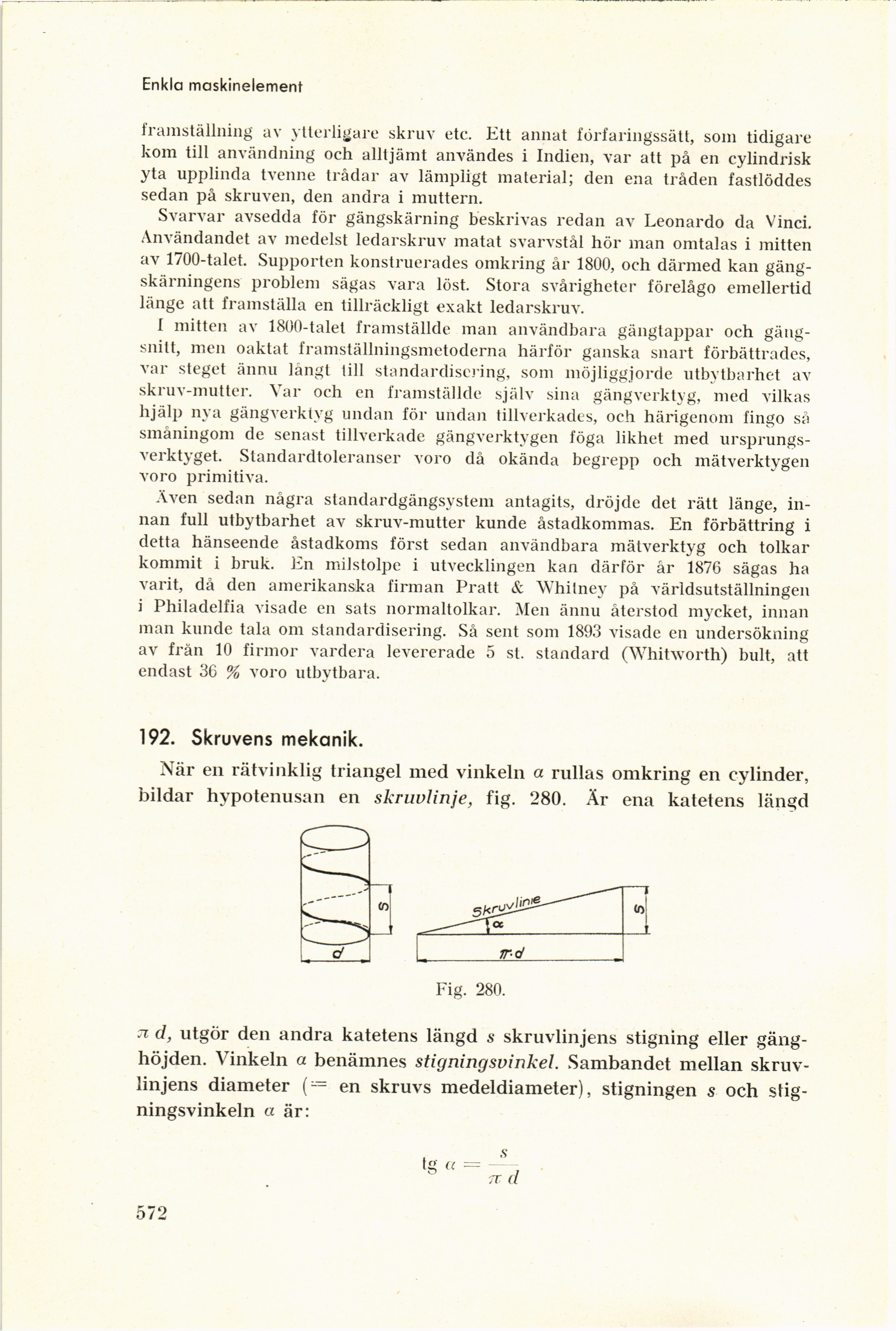

Enkla maskinelement
framställning av ytterligare skruv etc. Ett annat förfaringssätt, som tidigare
kom till användning och alltjämt användes i Indien, var att på en cylindrisk
yta upplinda tvenne trådar av lämpligt material; den ena tråden fastlöddes
sedan på skruven, den andra i muttern.
Svarvar avsedda för gängskärning beskrivas redan av Leonardo da Vinci.
Användandet av medelst ledarskruv matat svarvstål hör man omtalas i mitten
av 1700-talet. Supporten konstruerades omkring år 1800, och därmed kan
gängskärningens problem sägas vara löst. Stora svårigheter förelågo emellertid
länge att framställa en tillräckligt exakt ledarskruv.
I mitten av 1800-talet framställde man användbara gängtappar och
gängsnitt, men oaktat framställningsmetoderna härför ganska snart förbättrades,
var steget ännu långt till standardisering, som möjliggjorde utbytbarhet av
skruv-mutter. Var och en framställde själv sina gängverktyg, med vilkas
hjälp nya gängverktyg undan för undan tillverkades, och härigenom fingo så
småningom de senast tillverkade gängverktygen föga likhet med
ursprungs-verktyget. Standardtoleranser voro då okända begrepp och mätverktygen
voro primitiva.
Även sedan några standardgängsystem antagits, dröjde det rätt länge,
innan full utbytbarhet av skruv-mutter kunde åstadkommas. En förbättring i
detta hänseende åstadkoms först sedan användbara mätverktyg och tolkar
kommit i bruk. En milstolpe i utvecklingen kan därför år 1876 sägas ha
varit, då den amerikanska firman Pratt & Whitney på världsutställningen
i Philadelfia visade en sats normaltolkar. Men ännu återstod mycket, innan
man kunde tala om standardisering. Så sent som 1893 visade en undersökning
av från 10 firmor vardera levererade 5 st. standard (Whitworth) bult, att
endast 36 % voro utbytbara.
192. Skruvens mekanik.
När en rätvinklig triangel med vinkeln a rullas omkring en cylinder,
bildar hypotenusan en skruvlinje, fig. 280. Är ena katetens längd
Fig. 280.
n d, utgör den andra katetens längd s skruvlinjens stigning eller
gänghöjden. Vinkeln a benämnes stigningsvinkel. Sambandet mellan
skruv-linjens diameter ( — en skruvs medeldiameter), stigningen s och
stig-ningsvinkeln « är:
572
