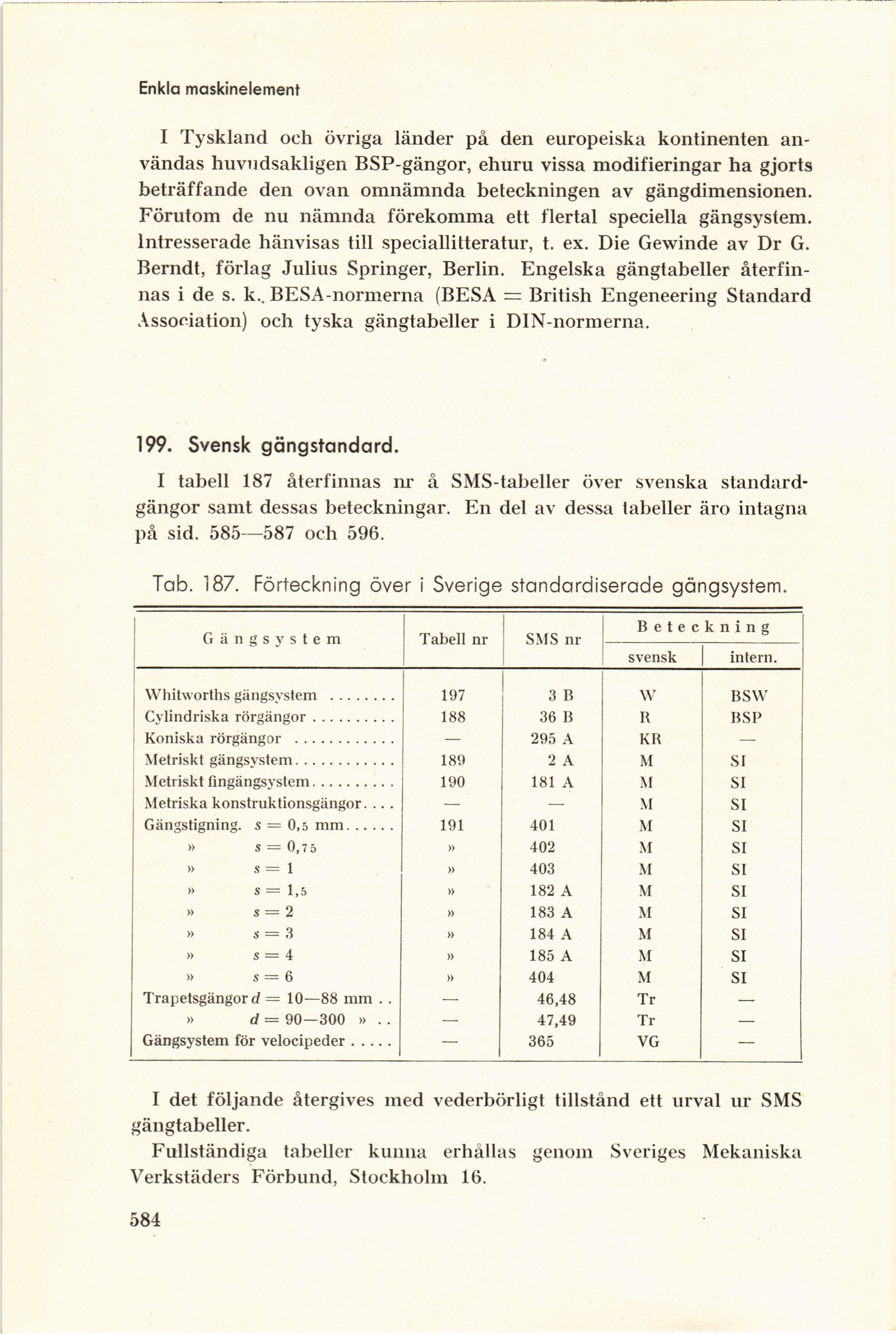

Full resolution (JPEG) - On this page / på denna sida - Enkla maskinelement - Skruvar, bultförband och gängsystem, av K. Gust. Hultström - 198. Rörgängor - 199. Svensk gängstandard
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Enkla maskinelement
I Tyskland och övriga länder på den europeiska kontinenten
användas huvudsakligen BSP-gängor, ehuru vissa modifieringar ha gjorts
beträffande den ovan omnämnda beteckningen av gängdimensionen.
Förutom de nu nämnda förekomma ett flertal speciella gängsystem.
Intresserade hänvisas till speciallitteratur, t. ex. Die Gewinde av Dr G.
Berndt, förlag Julius Springer, Berlin. Engelska gängtabeller
återfinnas i de s. k.. BESA-normerna (BESA = British Engeneering Standard
Association) och tyska gängtabeller i DIN-normerna.
199. Svensk gängstandard.
I tabell 187 återfinnas nr å SMS-tabeller över svenska
standard-gängor samt dessas beteckningar. En del av dessa tabeller äro intagna
på sid. 585—587 och 596.
Tab. 187. Förteckning över i Sverige standardiserade gängsystem.
Gängsystem Tabell nr SMS nr Beteckning
svensk intern.
Whitworths gängsystem 197 3 B W BSW
Cylindriska rörgängor 188 36 B R BSP
Koniska rörgängor — 295 A KR —
Metriskt gängsystem 189 2 A M SI
Metriskt fingängsystem 190 181 A M SI
Metriska konstruktionsgängor. .. . — — M SI
Gängstigning, s = 0,5 mm 191 401 M SI
» S — 0,7 5 » 402 M SI
» s = 1 » 403 M SI
» S = 1,5 » 182 A M SI
» s = 2 » 183 A M SI
» s = 3 » 184 A M SI
» s = 4 » 185 A M SI
» s = 6 » 404 M SI
Trapetsgängor d = 10—88 mm . . — 46,48 Tr —
» d = 90—300 » . . — 47,49 Tr —
Gängsystem för velocipeder — 365 VG —
I det följande återgives med vederbörligt tillstånd ett urval ur SMS
gängtabeller.
Fullständiga tabeller kunna erhållas genom Sveriges Mekaniska
Verkstäders Förbund, Stockholm 16.
584
