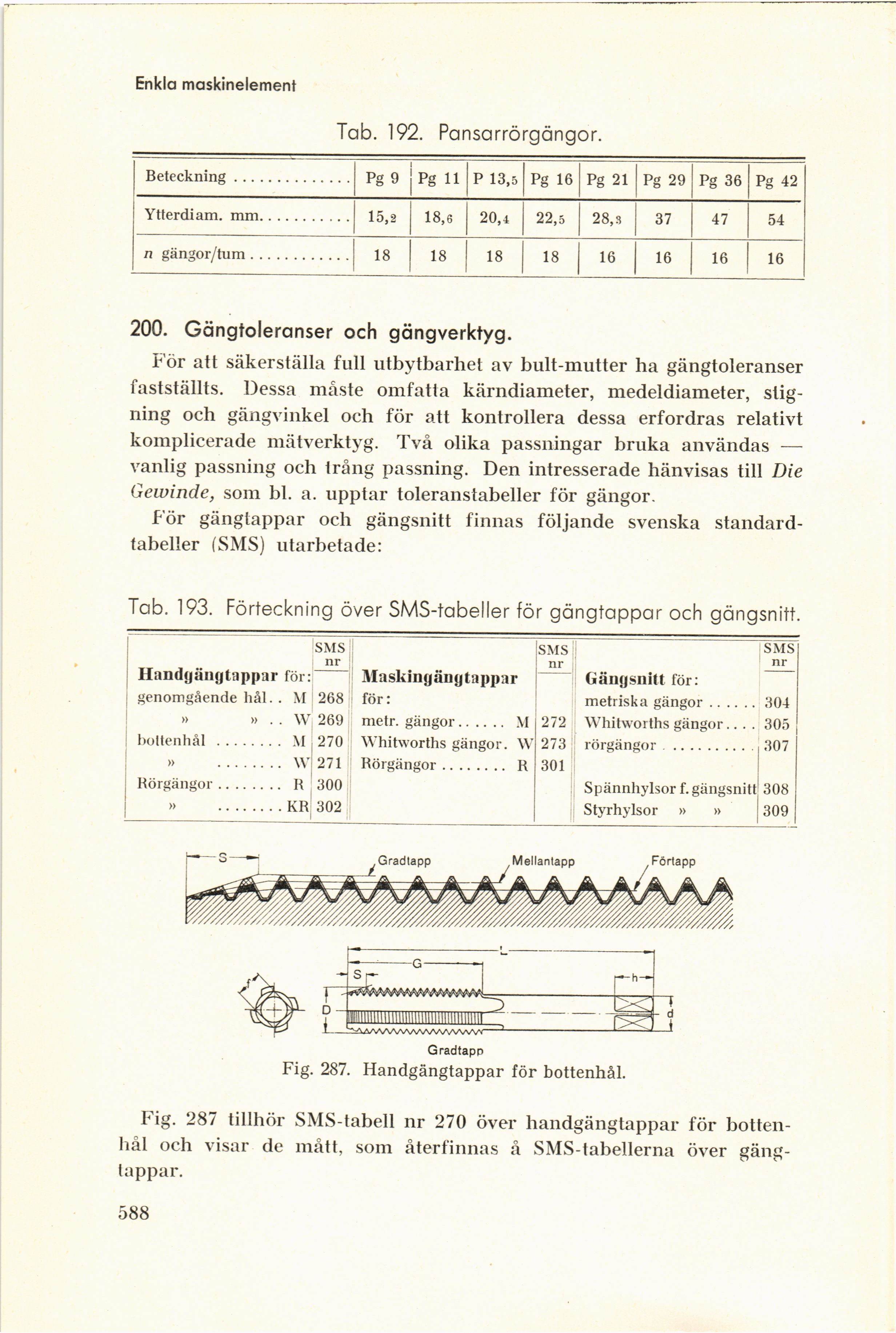

Enkla maskinelement
Tab. 192. Pansarrörgängor.
Beteckning Pg 9 Pg H P 13,5 Pg 16 Pg 21 Pg 29 Pg 36 Pg 42
Ytterdiam. mm 15,2 18,6 20,4 22,5 28,3 37 47 54
n gängor/tum 18 18 18 18 16 16 16 16
200. Gängtoleranser och gängverktyg.
För att säkerställa full utbytbarhet av bult-mutter ha gängtoleranser
fastställts. Dessa måste omfatta kärndiameter, medeldiameter,
stigning och gängvinkel och för att kontrollera dessa erfordras relativt
komplicerade mätverktyg. Två olika passningar bruka användas —
vanlig passning och trång passning. Den intresserade hänvisas till Die
Geivinde, som bl. a. upptar toleranstabeller för gängor.
För gängtappar och gängsnitt finnas följande svenska
standard-tabeller (SMS) utarbetade:
Tab. 193. Förteckning över SMS-tabeller för gängtappar och gängsnitt.
SMS
nr
Handgängtappar för:
genomgående hål. . M 268
» » . . W 269
bottenhål ....... M 270
» W 271
Rörgängor......... R 300
» KR 302
SMS
nr
Maskingängtappar
för:
metr. gängor.... M 272
Whitworths gängor. W 273
Rörgängor....... R 301
SMS
nr
Gängsnitt för:
metriska gängor......304
Whitworths gängor.... 305
rörgängor ..........। 307
Spännhylsor f. gängsnitt 308
Styrhylsor » » f 309
Fig. 287. Handgängtappar för bottenhål.
Fig. 287 tillhör SMS-tabell nr 270 över handgängtappar för
bottenhål och visar de mått, som återfinnas å SMS-tabellerna över
gängtappar.
588
