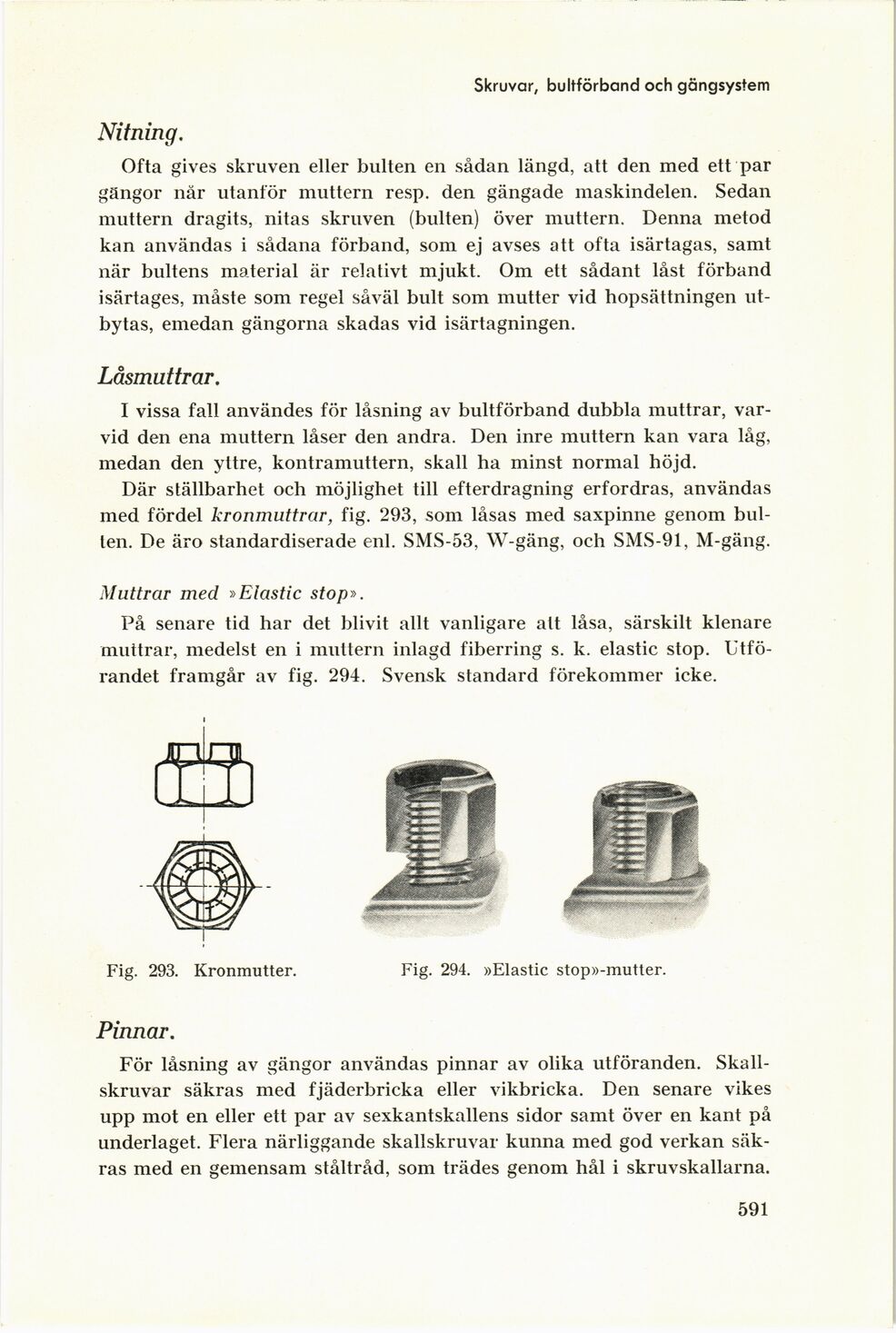

Skruvar, bultförband och gängsystem
Nitning.
Ofta gives skruven eller bulten en sådan längd, att den med ett par
gängor när utanför muttern resp, den gängade maskindelen. Sedan
muttern dragits, nitas skruven (bulten) över muttern. Denna metod
kan användas i sådana förband, som ej avses att ofta isärtagas, samt
när bultens material är relativt mjukt. Om ett sådant låst förband
isärtages, måste som regel såväl bult som mutter vid hopsättningen
utbytas, emedan gängorna skadas vid isärtagningen.
Låsmuttrar.
I vissa fall användes för låsning av bultförband dubbla muttrar,
varvid den ena muttern låser den andra. Den inre muttern kan vara låg,
medan den yttre, kontramuttern, skall ha minst normal höjd.
Där ställbarhet och möjlighet till efterdragning erfordras, användas
med fördel kronmuttrar, fig. 293, som låsas med saxpinne genom
bullen. De äro standardiserade enl. SMS-53, W-gäng, och SMS-91, M-gäng.
Muttrar med »Elastic stop».
På senare tid har det blivit allt vanligare alt låsa, särskilt klenare
muttrar, medelst en i muttern inlagd fiberring s. k. elastic stop.
Utförandet framgår av fig. 294. Svensk standard förekommer icke.
Fig. 293. Kronmutter.
Fig. 294. »Elastic stop»-mutter.
Pinnar.
För låsning av gängor användas pinnar av olika utföranden.
Skallskruvar säkras med fjäderbricka eller vikbricka. Den senare vikes
upp mot en eller ett par av sexkantskallens sidor samt över en kant på
underlaget. Flera närliggande skallskruvar kunna med god verkan
säkras med en gemensam ståltråd, som trädes genom hål i skruvskallarna.
591
