Enkla maskinelement

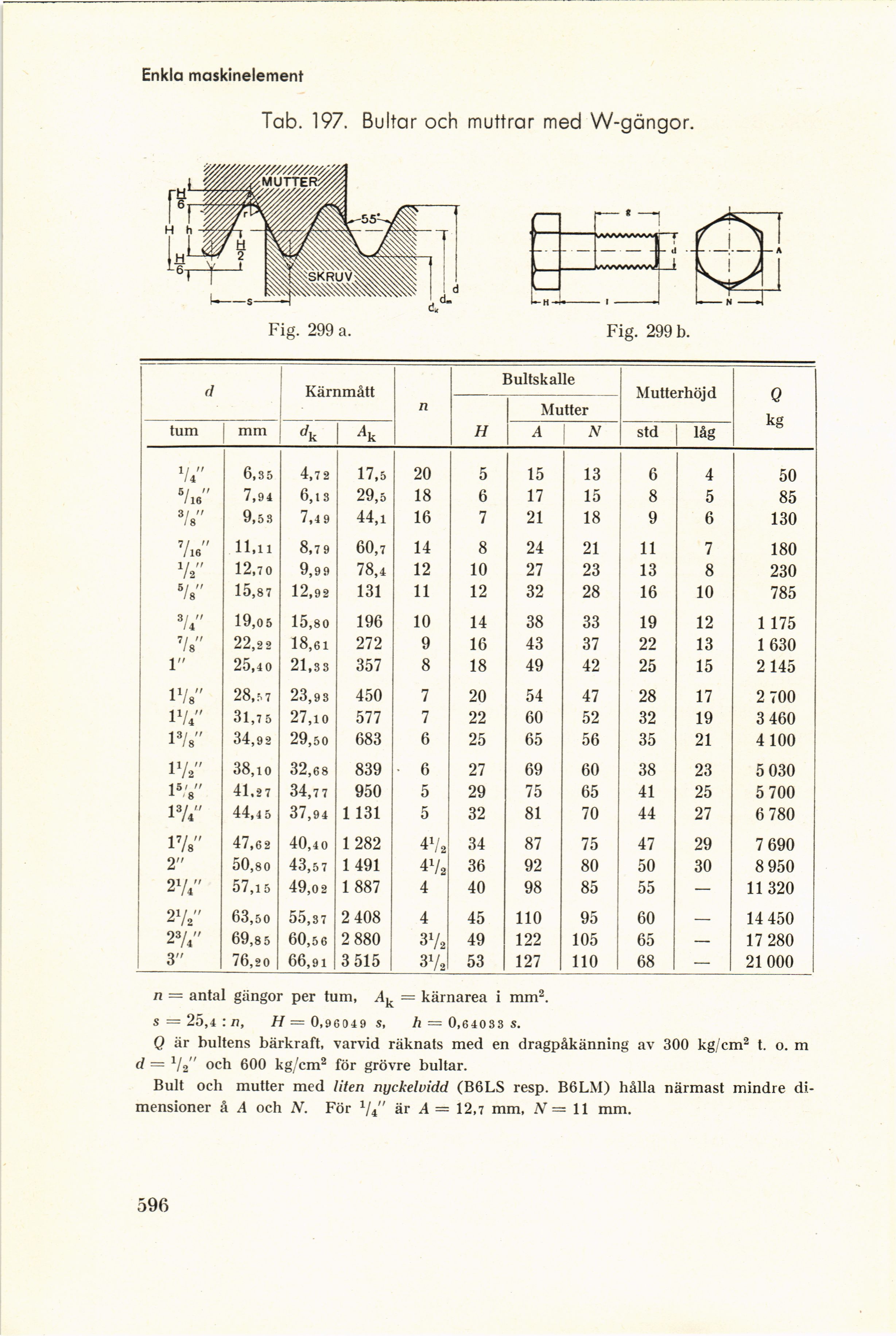

Tab. 197. Bultar och muttrar med W-gängor.
Fig. 299 a.
Fig. 299 b.
4 Kärnmått n Bultskalle Mutterhöj d Q kg
H Mutter
tum mm dk A N std låg
74" 6,35 4,7 2 17,5 20 5 15 13 6 4 50
7i6" 7,94 6,13 29,5 18 6 17 15 8 5 85
3/ " /8 9,53 7,49 44,1 16 7 21 18 9 6 130
7/ " 716 11,11 8,7 9 60,7 14 8 24 21 11 7 180
72" 12,70 9,99 78,4 12 10 27 23 13 8 230
5/„ 7 8 15,87 12,92 131 11 12 32 28 16 10 785
V 19,05 15,80 196 10 14 38 33 19 12 1 175
78" 22,22 18,61 272 9 16 43 37 22 13 1 630
1" 25,40 21,33 357 8 18 49 42 25 15 2145
178" 28,5 7 23,93 450 7 20 54 47 28 17 2 700
V/4" 31,75 27,10 577 7 22 60 52 32 19 3 460
178" 34,92 29,50 683 6 25 65 56 35 21 4100
172" 38,10 32,68 839 6 27 69 60 38 23 5 030
1%" 41.27 34,7 7 950 5 29 75 65 41 25 5 700
174" 44,4 5 37,94 1131 5 32 81 70 44 27 6 780
178" 47,62 40,4 0 1 282 472 34 87 75 47 29 7 690
2" 50,80 43,57 1 491 4^2 36 92 80 50 30 8 950
274" 57,15 49,0 2 1887 4 40 98 85 55 — 11 320
27," 63,50 55,37 2 408 4 45 110 95 60 — 14 450
274" 69,8 5 60,56 2 880 372 49 122 105 65 — 17 280
3” 76,20 66,91 3 515 372 53 127 110 68 — 21000
n = antal gängor per tum, .4k = kärnarea i mm2.
S = 25,4 : n, H = 0,96049 S, h — 0,64033 s.
Q är bultens bärkraft, varvid räknats med en dragpåkänning av 300 kg/cm2 t. o. m
d = 7 a" och 600 kg/cm2 för grövre bultar.
Bult och mutter med liten nyckelvidd (B6LS resp. B6LM) hålla närmast mindre
dimensioner å A och N. För 1/4" är A = 12,7 mm, ^=11 mm.
