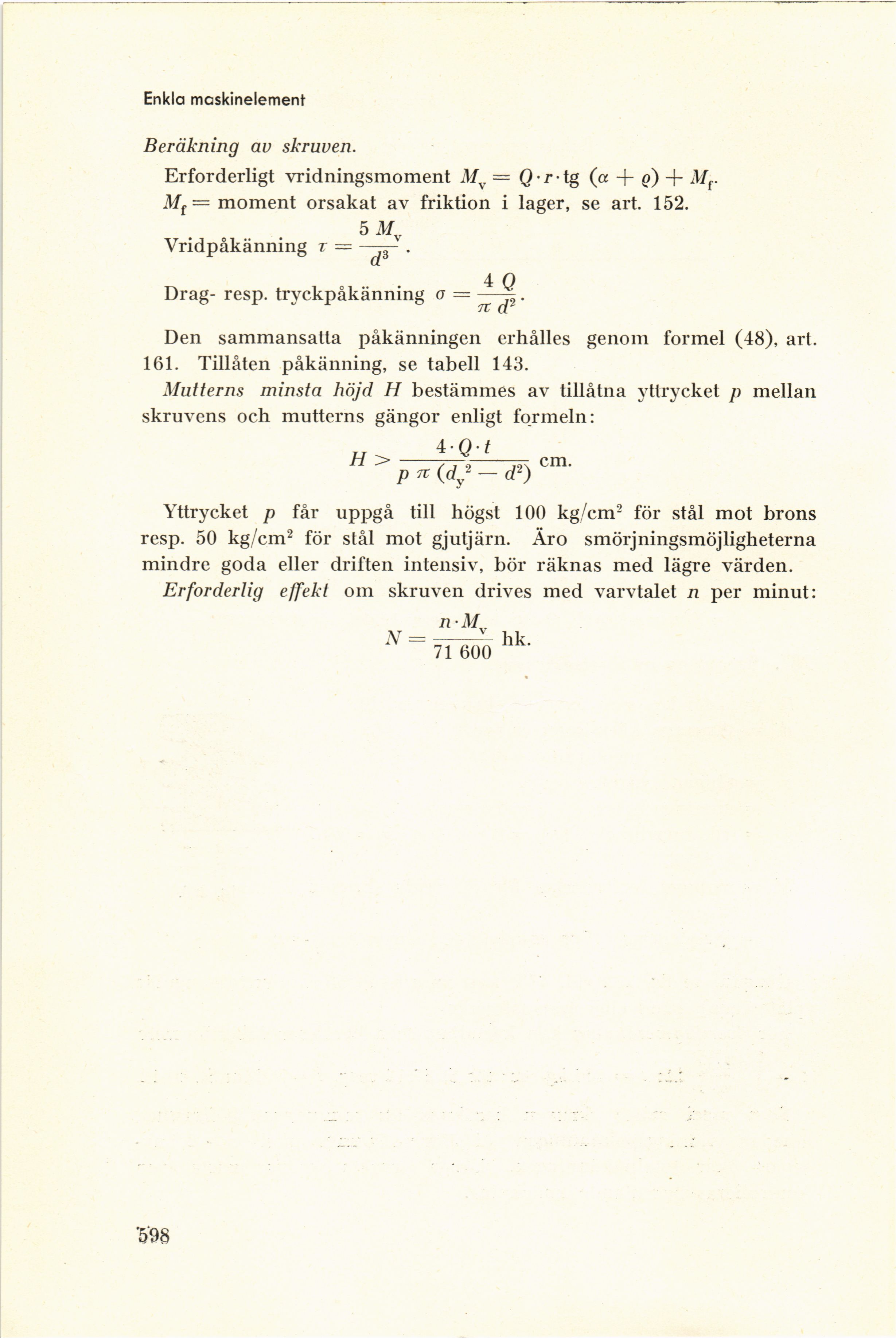

Enkla maskinelement
Beräkning av skruven.
Erforderligt vridningsmoment Mv = Q-rtg (a + (?) + Mr
M{ — moment orsakat av friktion i lager, se art. 152.
5 Mv
Vridpåkänning t = .
4 Q
Drag- resp, tryckpåkänning o = —.
Den sammansatta påkänningen erhålles genom formel (48), art.
161. Tillåten påkänning, se tabell 143.
Mutterns minsta höjd H bestämmes av tillåtna yttrycket p mellan
skruvens och mutterns gängor enligt formeln:
H > ––73~2–-3ä\
cm-p n (d - — d2)
Yttrycket p får uppgå till högst 100 kg/cm2 för stål mot brons
resp. 50 kg/cm2 för stål mot gjutjärn. Äro smörjningsmöjligheterna
mindre goda eller driften intensiv, bör räknas med lägre värden.
Erforderlig effekt om skruven drives med varvtalet n per minut:
’598
