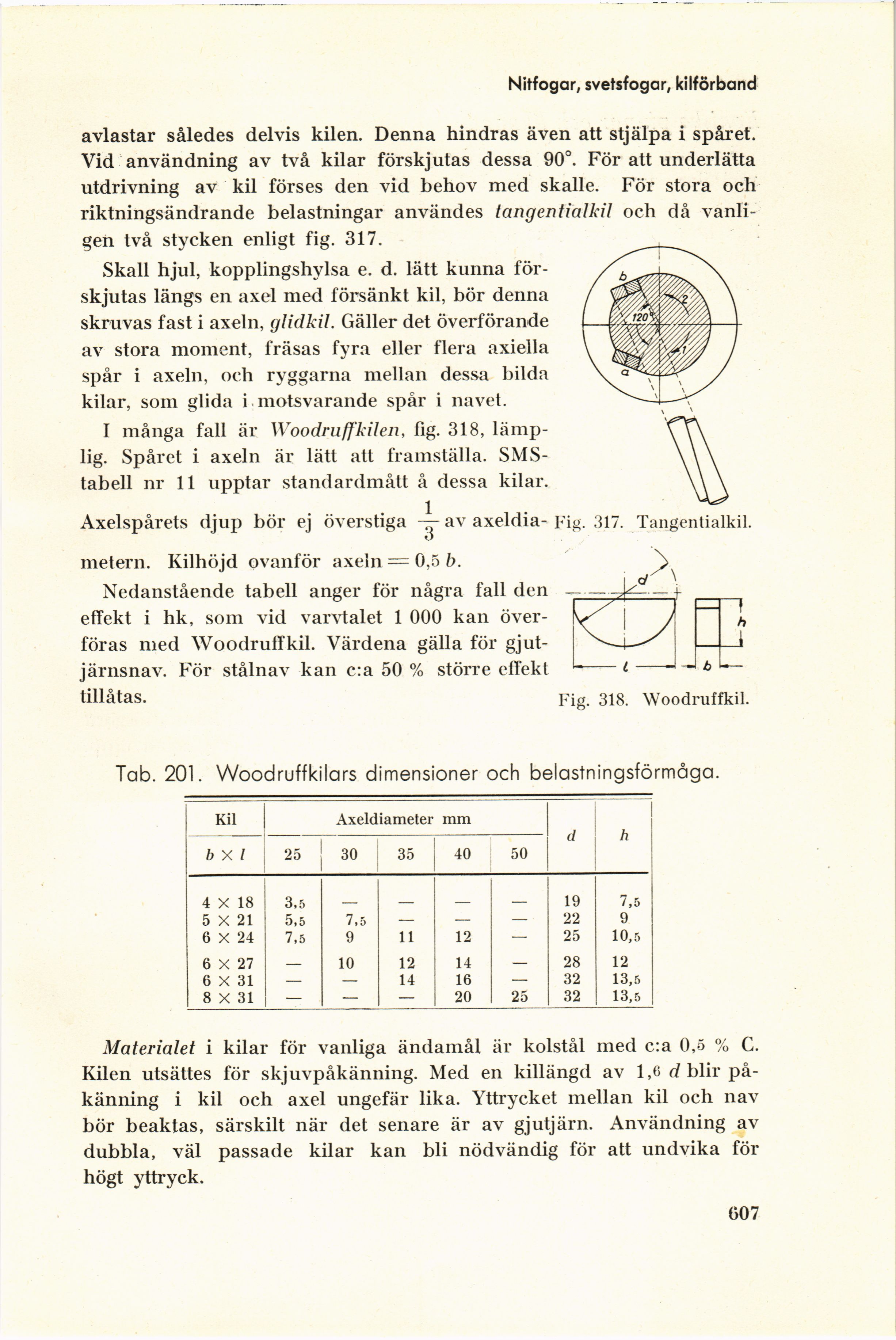

Full resolution (JPEG) - On this page / på denna sida - Enkla maskinelement - Nitförband, svetsfogar, kilförband, av Olof Lodén - 210. Kilförband
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Nitfogar, svetsfogar, kilförband
avlastar således delvis kilen. Denna hindras även att stjälpa i spåret.
Vid användning av två kilar förskjutas dessa 90°. För att underlätta
utdrivning av kil förses den vid behov med skalle. För stora och
riktningsändrande belastningar användes tangentialkil och då
vanligen två stycken enligt fig. 317.
Skall hjul, kopplingshylsa e. d. lätt kunna
förskjutas längs en axel med försänkt kil, bör denna
skruvas fast i axeln, glidkil. Gäller det överförande
av stora moment, fräsas fyra eller flera axiella
spår i axeln, och ryggarna mellan dessa bilda
kilar, som glida i motsvarande spår i navel.
I många fall är Woodruffkilen, fig. 318,
lämplig. Spåret i axeln är lätt att framställa.
SMS-tabell nr 11 upptar standardmått å dessa kilar.
Axelspårets djup bör ej överstiga av axeldia-
metern. Kilhöjd ovanför axeln = 0,5 b.
Nedanstående tabell anger för några fall den
effekt i hk, som vid varvtalet 1 000 kan
överföras med Woodruffkil. Värdena gälla för
gjut-järnsnav. För stålnav kan c:a 50 % större effekt
tillåtas.
Tab. 201. Woodruffkilars dimensioner och belastningsförmåga.
Kil Axeldiameter mm d h
b X l 25 30 35 40 50
4 X 18 3.5 — — 19 7,5
5 X 21 5,5 7,5 — — — 22 9
6 X 24 7,5 9 11 12 — 25 10,5
6 X 27 — 10 12 14 — 28 12
6 X 31 — — 14 16 — 32 13,5
8 X 31 — — — 20 25 32 13,5
Materialet i kilar för vanliga ändamål är kolstål med c:a 0,5 % C.
Kilen utsättes för skjuvpåkänning. Med en killängd av 1,6 d blir
på-känning i kil och axel ungefär lika. Yttrycket mellan kil och nav
bör beaktas, särskilt när det senare är av gjutjärn. Användning av
dubbla, väl passade kilar kan bli nödvändig för att undvika för
högt yttryck.
007
Fig. 317. Tangentialkil.
Fig. 318. Woodruffkil.
