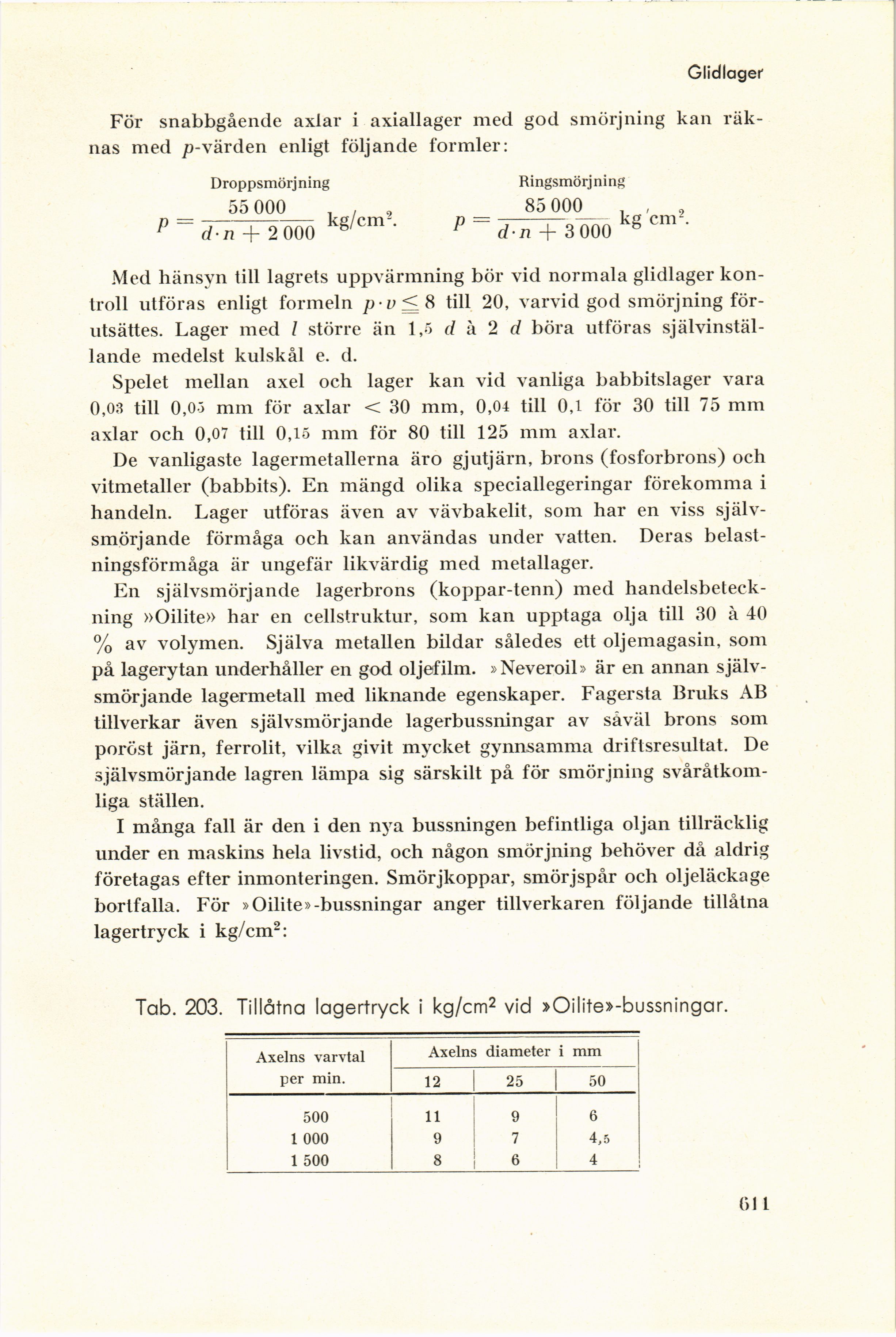

Full resolution (JPEG) - On this page / på denna sida - Enkla maskinelement - Axlar, lager, kopplingar, remmar m. m., av Olof Lodén - 212. Glidlager
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Glidlager
För snabbgående axlar i axiallager med god smörjning kan
räknas med p-värden enligt följande formler:
Droppsmörj ning Ringsmörj ning
55 000 . , , 85 000 ,, ,
p = d^+20ÖÖ kg/cm’- P = d5T +3 000 kgcm■
Med hänsyn till lagrets uppvärmning bör vid normala glidlager
kontroll utföras enligt formeln pv<8 till 20, varvid god smörjning
för-utsättes. Lager med l större än 1,5 d å 2 d böra utföras
självinställande medelst kulskål e. d.
Spelet mellan axel och lager kan vid vanliga babbitslager vara
0,03 till 0,05 mm för axlar < 30 mm, 0,04 till 0,1 för 30 till 75 mm
axlar och 0,07 till 0,15 mm för 80 till 125 mm axlar.
De vanligaste lagermetallerna äro gjutjärn, brons (fosforbrons) och
vitmetaller (babbits). En mängd olika speciallegeringar förekomma i
handeln. Lager utföras även av vävbakelit, som har en viss
självsmörjande förmåga och kan användas under vatten. Deras
belast-ningsförmåga är ungefär likvärdig med metallager.
En självsmörjande lagerbrons (koppar-tenn) med
handelsbeteck-ning »Oilite» har en cellstruktur, som kan upptaga olja till 30 å 40
% av volymen. Själva metallen bildar således ett oljemagasin, som
på lagerytan underhåller en god oljefilm. »Neveroil» är en annan
självsmörjande lagermetall med liknande egenskaper. Fagersta Bruks AB
tillverkar även självsmörjande lagerbussningar av såväl brons som
poröst järn, ferrolit, vilka givit mycket gynnsamma driftsresultat. De
självsmörjande lagren lämpa sig särskilt på för smörjning
svåråtkomliga ställen.
I många fall är den i den nya bussningen befintliga oljan tillräcklig
under en maskins hela livstid, och någon smörjning behöver då aldrig
företagas efter inmonteringen. Smörjkoppar, smörjspår och oljeläckage
bortfalla. För »Oilite» -bussningar anger tillverkaren följande tillåtna
lagertryck i kg/cm2:
Tab. 203. Tillåtna lagertryck i kg/cm2 vid »Oilite»-bussningar.
Axelns varvtal per min. Axelns diameter i mm
12 25 50
500 11 9 6
1 000 9 7 4,5
1 500 8 6 4
611
